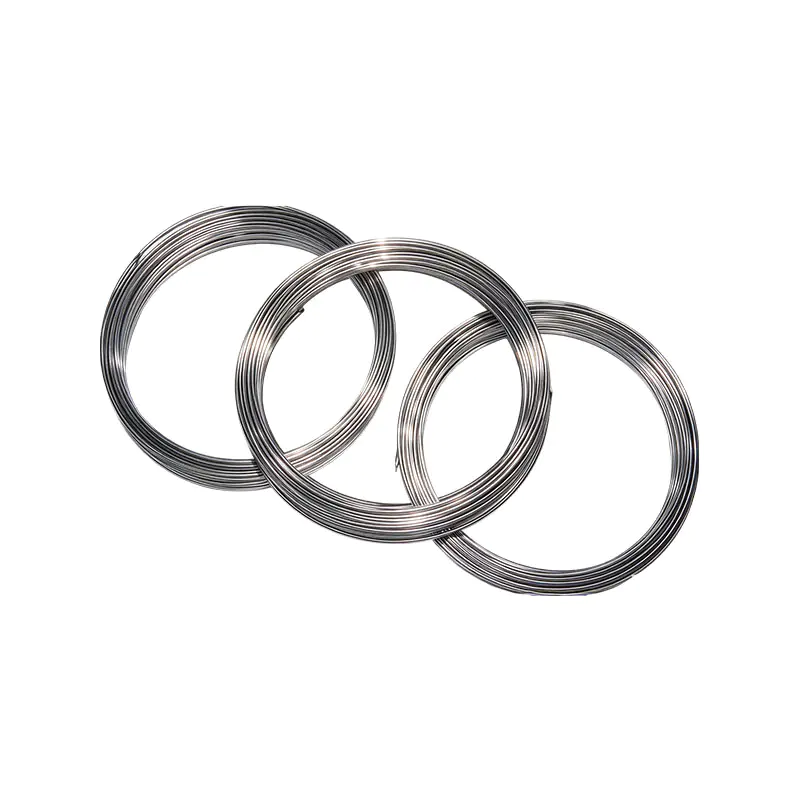

Cáp cặp nhiệt điện bọc thép

Cáp cặp nhiệt điện bọc thép, thường được gọi là dây bọc thép hoặc theo quốc tế, là cáp cặp nhiệt điện cách điện vô cơ, là một tổng thể rắn được làm từ ống bảo vệ bằng thép không gỉ, bột cách điện oxit magie và vật liệu dây cặp nhiệt điện, được kết hợp và nén trong khuôn. Nó có ưu điểm về khả năng chịu áp lực, chống động đất, tính linh hoạt, thu nhỏ và thời gian phản ứng nhiệt nhanh. Nó là vật liệu cốt lõi để sản xuất cặp nhiệt điện bọc thép.

Ưu điểm sản phẩm:
1. Phản ứng nhiệt nhạy và phạm vi đo nhiệt độ rộng
Quán tính nhiệt nhỏ, tốc độ cảm biến nhiệt độ nhanh, có thể bao phủ phạm vi nhiệt độ cao và thấp, đầu ra tiềm năng nhiệt điện ổn định và có thể nhanh chóng nắm bắt những thay đổi nhiệt độ trong điều kiện làm việc.
2. Độ bền cơ học cao, có thể uốn cong và dễ lắp đặt
Lớp vỏ bọc thép bằng kim loại có khả năng chống rung và va đập, đồng thời có thể uốn cong vừa phải, phù hợp với không gian thiết bị nhỏ và lắp đặt hệ thống dây điện phức tạp tại chỗ.
3. Niêm phong bảo vệ tốt và khả năng thích ứng môi trường mạnh mẽ
Cấu trúc cách nhiệt khoáng dày đặc, chống ẩm, chống bụi và chống oxy hóa, có hiệu suất cách nhiệt đáng tin cậy và có thể hoạt động lâu dài trong môi trường công nghiệp khắc nghiệt như bụi và nhiệt độ cao.

Điểm bán hàng chính:
1. Phạm vi đo nhiệt độ rộng và tốc độ phản hồi nhanh
Quán tính nhiệt nhỏ, cảm biến nhiệt độ nhạy, có khả năng đo cả nhiệt độ cao và thấp, đầu ra tiềm năng nhiệt điện ổn định và phản hồi theo thời gian thực về sự thay đổi nhiệt độ tại chỗ.
2. Linh hoạt và chống rung, có khả năng thích ứng lắp đặt mạnh mẽ
Thân áo giáp có thể uốn cong, chống va đập và rung, đồng thời có thể dễ dàng đặt trong không gian thiết bị nhỏ và các vị trí đường ống phức tạp.
3. Bảo vệ cách nhiệt dày đặc, độ bền cao
Cấu trúc cách nhiệt khoáng có hiệu suất bịt kín tốt, chống ẩm và bụi, chống oxy hóa và có thể chịu được môi trường công nghiệp khắc nghiệt, giảm khả năng hỏng hóc và kéo dài tuổi thọ.

Liên hệ với chúng tôi
TRƯỚCV：Không có bài viết trướcSAU：Cáp điện trở bọc thép
Câu hỏi thường gặp Thông số hiệu suất

Câu hỏi 1: Yêu cầu bán kính uốn tối thiểu đối với cáp cặp nhiệt điện bọc thép là bao nhiêu?
Trả lời: Nói chung, bán kính uốn không được nhỏ hơn 5-7 lần đường kính ngoài của áo giáp. Đầu dò nóng không được uốn cong càng nhiều càng tốt để tránh đứt dây bên trong và ảnh hưởng đến việc đo nhiệt độ.

Câu hỏi 2: Cặp nhiệt điện bọc thép có thể đo trực tiếp môi trường nhiệt độ cao không?
Trả lời: Giới hạn trên của phép đo nhiệt độ phụ thuộc vào vật liệu vỏ bọc và thang đo cặp nhiệt điện, và các mẫu khác nhau có khả năng chịu nhiệt độ khác nhau; Trong điều kiện nhiệt độ cực cao, cần phải xác minh các thông số kỹ thuật và thông số. Vượt quá phạm vi sẽ đẩy nhanh quá trình lão hóa và hư hỏng.

Câu hỏi 3: Nguyên nhân khiến tín hiệu đo nhiệt độ nhảy vọt và giá trị không chính xác là gì?
Trả lời: Các nguyên nhân phổ biến bao gồm nhiễu điện từ, tiếp xúc dây kém và hư hỏng lớp cách điện do độ ẩm. Nên sử dụng loại được che chắn cho môi trường nhiễu, với lớp che chắn nối đất một điểm và kiểm tra độ kín của các đầu nối dây.

Câu hỏi 4: Cáp cặp nhiệt điện bọc thép có thể được nối dài và nối để sử dụng không?
Trả lời: Không nên kết nối trực tiếp và mở rộng theo ý muốn. Nên dùng dây bù có cùng số chia để nối dài; Trộn các dây thông thường sẽ tạo ra thêm điện thế nhiệt, gây ra sai số đo đáng kể.

1.1 Tên sản phẩm, model, số tỷ lệ, vật liệu ống ngoài và nhiệt độ vận hành được trình bày trong Bảng 1-1.

Tên sản phẩm người mẫu Loại cặp nhiệt điện Chất liệu vỏ ngoài Đường kính ngoài (mm) Nhiệt độ hoạt động tối đa. (°C)
Cáp cặp nhiệt điện Chromel–Nisil bọc thép
Cáp cặp nhiệt điện Chromel–Nisil-Mg bọc thép 		KK
KN 		K
N 		GH3030, GH3039, 25Cr–20Ni 0,5; 1.0 500
1,5; 2.0 800
3.0; 4.0; 4,5; 5.0 900
6,0; 8,0 1100
Cáp cặp nhiệt điện Chromel–Nisil bọc thép
Cáp cặp nhiệt điện Chromel–Nisil-Mg bọc thép 		KK
KN 		K
N 		1Cr18Ni9Ti, 316L; 304 0,5; 1.0 400
1,5; 2.0 600
3.0; 4.0; 4,5; 5.0 800
6,0; 8,0 800
Cáp cặp nhiệt điện Chromel-Constantan bọc thép KE E 1Cr18Ni9Ti, 316L; 304 0,5; 1.0 400
1,5; 2.0 500
3.0; 4.0; 4,5; 5.0 600
6,0; 8,0 800
Cáp cặp nhiệt điện sắt-Constantan bọc thép KJ J 1Cr18Ni9Ti, 316L; 304 0,5; 1.0 300
1,5; 2.0 400
3.0; 4.0; 4,5; 5.0 500
6,0; 8,0 750
Cáp cặp nhiệt điện đồng-Constantan bọc thép KT T 1Cr18Ni9Ti, 316L; 304 0,5; 1.0 200
1,5; 2.0; 3.0
4.0; 4,5; 5.0 		300
300
6,0; 8,0 400
Cáp cặp nhiệt điện PtRh10–Pt bọc thép KS S GH3030, GH3039, 25Cr–20Ni 1,0; 1,5 800
2.0; 3.0 900
Cáp cặp nhiệt điện PtRh13–Pt bọc thép KR R 4.0; 4,5 1000
5,0; 6,0; 8,0 1100
Cáp cặp nhiệt điện PtRh30–PtRh6 bọc thép KB B GH3030, GH3039, 25Cr–20Ni 4.0; 4,5 1100
5,0; 6,0; 8,0 1200


Lưu ý: Các sản phẩm làm bằng vật liệu khác và có đường kính ngoài khác nhau có thể được cung cấp sau khi có sự tư vấn giữa nhà cung cấp và khách hàng.
1.2 Tiêu chuẩn sản phẩm
1.2.1 Cáp cặp nhiệt điện bọc kim loại cơ bản tuân theo JB/T8205-1999 và GB/T18404-2001
1.2.2 Cáp cặp nhiệt điện bọc kim loại quý tuân theo JB/T 8909-1999
1.2.3 Cáp cặp nhiệt điện Pt-Rh 30–Pt-Rh 8 bọc thép tuân thủ QB/T 2405-2004

1.3 Phương pháp chỉ định mẫu cáp cặp nhiệt điện bọc thép:

KK 4 G30 φ5,0 I GB/T18404-2001
KK người mẫu (KKKN, KEKJKTKS, KR, KB)
4 Số lượng cáp: Không được chỉ định cho cáp hai lõi; bốn lõi được ký hiệu là “4”
G30 Chất liệu ống bảo vệ: 1Cr18Ni9Ti ký hiệu là “B”
GH3039 được ký hiệu là “G39”
GH3030 được ký hiệu là “G30”
25Cr-20Ni được ký hiệu là “2520”
316L, 304
φ5.0 Đường kính ngoài của cáp (Φ0,5–8,0 mm)
I Cấp dung sai (Loại I, II, III)
GB/T18404 Số chuẩn
2001 Năm chuẩn

1.4 Kích thước và sai lệch cho phép của sản phẩm phải tuân theo Bảng 1-2.

Đường kính ngoài và dung sai (mm) KK / KN / KE / KJ / KT KS / KR / KB
Tối thiểu. Độ dày của tường (mm) Tối thiểu. Dây cặp nhiệt điện Dia. (mm) Tối thiểu. Độ dày lớp cách nhiệt (mm) Tối thiểu. Độ dày của tường (mm) Tối thiểu. Dây cặp nhiệt điện Dia. (mm) Đường kính dây nhiệt điện tối thiểu (mm)
0,5 ± 0,025 0.05 0.08 0.04 / / /
1,0 ± 0,025 0.1 0.15 0.08 0.1 0.1 0.12
1,5 ± 0,025 0.15 0.23 0.12 0.15 0.15 0.17
2,0 ± 0,025 0.2 0.3 0.16 0.2 0.2 0.23
3,0 ± 0,030 0.3 0.45 0.24 0.3 0.3 0.34
4,0 ± 0,040 0.4 0.6 0.32 0.4 0.4 0.47
4,5 ± 0,045 0.45 0.68 0.36 0.45 0.4 0.52
5,0 ± 0,050 0.5 0.75 0.4 0.5 0.45 0.62
6,0 ± 0,060 0.6 0.9 0.48 0.6 0.45 0.8
8,0 ± 0,080 0.8 1.2 0.64 0.8 0.45 1.16

Lưu ý: Cho phép điều chỉnh một chút về độ dày thành ống, đường kính dây cặp nhiệt điện và độ dày cách điện đối với cáp cặp nhiệt điện bọc thép nhiều lõi hoặc một lõi.

1.4 Đặc tính và dung sai của cặp nhiệt điện
Đối với cặp nhiệt điện có vỏ bọc được sản xuất từ cáp cặp nhiệt điện có vỏ bọc thuộc các mẫu khác nhau, khi điểm nối tham chiếu là 0 °C, điện thế nhiệt điện phải tuân theo GB/T 16839.1-1997, “Cặp nhiệt điện - Phần 1: Bảng hiệu chuẩn” và dung sai cho các cấp khác nhau phải tuân theo quy định của Bảng 1–3.

Danh mục Lớp dung sai người mẫu Loại Dung sai (° C) Phạm vi nhiệt độ (° C)
Cáp cặp nhiệt điện bọc thép cơ bản I KK K ±1,5°C hoặc ±0,4 %t −40 ~ 1100
KN N −40 ~ 1100
KE E −40 ~ 800
KJ J −40 ~ 750
KT T ±0,5°C hoặc ±0,4 %t −40 ~ 350
II KK K ±2,5°C hoặc ±0,75 %t −40 ~ 1100
KN N −40 ~ 1100
KE E −40 ~ 800
KJ J −40 ~ 750
KT T ±1,0 °C hoặc ±0,75 %t −40 ~ 400
III KK K ±2,5 °C hoặc ±1,5 %t −200 ~ 40
KN N −200 ~ 40
KE E −200 ~ 40
KT T ±1,0 °C hoặc ±1,5 %t −200 ~ 40
Cáp cặp nhiệt điện bọc kim loại quý II KS S ±1,5°C hoặc ±0,25 %t 300 ~ 1100
KR R 300 ~ 1100
điểm KS S ±3,0 °C hoặc ±0,5 %t 300 ~ 1100
KR R 300 ~ 1100
II KB B ±0,25 %t 600 ~ 1200
III KB B ±4,0 °C hoặc ±0,5 %t 600 ~ 1200

Lưu ý: t = giá trị tuyệt đối của nhiệt độ đo được (°C); "pt" biểu thị lớp tiêu chuẩn (thông thường).

1.5 Điện trở cách điện
Điện trở cách điện phải được đo giữa các cặp dây và giữa các cặp dây với vỏ bọc bên ngoài. Đối với cáp có đường kính ngoài <1,5 mm, điện áp đặt vào phải là 75 25 V DC; đối với cáp có đường kính ngoài >1,5 mm, điện áp đặt vào phải là 500 50 V DC. Điện trở cách điện trên mét ở nhiệt độ phòng và ở nhiệt độ cao phải tuân theo quy định trong Bảng 1-4.

Môi trường thử nghiệm người mẫus Tối thiểu. Chiều dài đo (m) Nhiệt độ thử nghiệm (° C) Tối thiểu. Điện trở cách điện (MΩ/m)
Nhiệt độ phòng. KK, KE, KJ, KT, KN, KS, KR, KB 1 25 ± 15 1000
Nhiệt độ cao. KK, KN, KE, KJ, KS, KR, KB 0.5 500 ± 15 5
Nhiệt độ cao. KT 0.5 300 ± 15 500

Lưu ý: Vật liệu cách điện của cặp nhiệt điện bọc thép và cáp cặp nhiệt điện bọc thép có tính dẫn điện hạn chế; điện trở cách điện giảm khi chiều dài cáp tăng. Độ dẫn điện trên một đơn vị chiều dài được ký hiệu là Sm’ (bằng Q’·m’); đối với cáp hoặc cặp nhiệt điện dài hơn 1 m, điện trở cách điện được biểu thị bằng ·m hoặc MQ·m, với điện trở cách điện tỷ lệ nghịch với chiều dài; đối với những đoạn ngắn hơn 1 m, nó được biểu thị bằng MQ·m.
