Đồng hồ đo áp suất màng dòng XG/YPF Manufacturers
Trang chủ / sản phẩm / Dụng cụ đo áp suất / Đồng hồ đo áp suất / Đồng hồ đo áp suất màng dòng XG/YPF
  • Đồng hồ đo áp suất màng dòng XG/YPF
  • Đồng hồ đo áp suất màng dòng XG/YPF

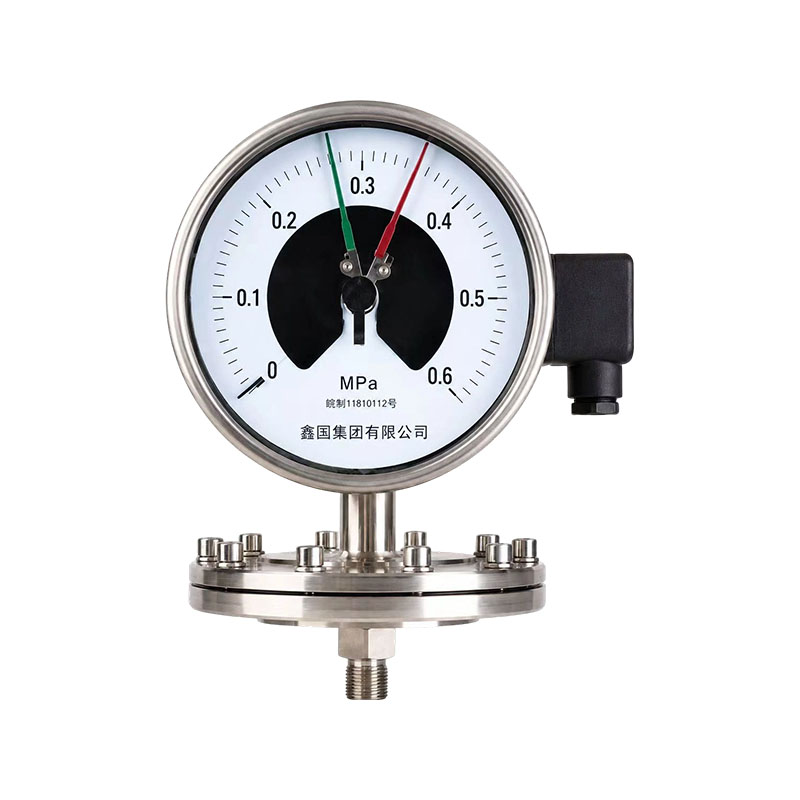

Đồng hồ đo áp suất màng dòng XG/YPF

Đồng hồ đo áp suất dạng màng dòng XG/YPF là đồng hồ đo áp suất chống ăn mòn chỉ thị cục bộ với màng ngăn dạng sóng là bộ phận đàn hồi cảm biến áp suất. Nó bao gồm một màng đo, khớp/mặt bích, cơ cấu truyền thanh kết nối và vỏ. Môi trường đo tác động trực tiếp lên màng sóng, gây ra biến dạng dịch chuyển của màng dưới áp lực. Nó được khuếch đại bởi chuyển động của bánh răng thanh kết nối, điều khiển con trỏ hiển thị giá trị áp suất trên mặt số. Môi trường bị chặn bởi màng và không đi vào bên trong chuyển động. Nó phù hợp để đo áp suất của chất khí và chất lỏng có tính ăn mòn, nhớt và không dễ kết tinh.

Ưu điểm sản phẩm:
1. Khả năng chống tắc nghẽn mạnh mẽ: màng ngăn đóng vai trò là bộ phận cảm biến áp suất không có lỗ chảy nhỏ, thích hợp để đo môi trường nhớt, chứa tạp chất và dễ kết tủa và không dễ bị tắc hoặc kẹt đồng hồ.
2. Nó có thể đo áp suất vi mô và áp suất thấp, với độ nhạy cao của màng ngăn và phản ứng nhạy cảm với những thay đổi áp suất và áp suất thấp, thích hợp để đo các điều kiện áp suất thấp của khí và chất lỏng.
3. Khả năng chống ăn mòn tốt: màng ngăn có thể được làm bằng các vật liệu như 316, Hastelloy, PTFE, v.v., để đối phó với môi trường ăn mòn và bảo vệ cấu trúc bên trong của thiết bị.
4. Cấu trúc an toàn và đáng tin cậy, khả năng quá tải tốt hơn so với đồng hồ đo áp suất ống lò xo; Cấu trúc thân máy đơn giản và dễ bảo trì, đồng thời có thể kết hợp với các đầu tiếp xúc điện và chống sốc để đạt được khả năng kiểm soát báo động.

Điểm bán hàng chính:
1. Không dễ bị chặn, không có kênh dòng chảy nhỏ, thích hợp cho môi trường nhớt, dạng hạt và dễ kết tủa, giải quyết vấn đề tắc nghẽn kim đồng hồ đo áp suất thông thường.
2. Đo áp suất thấp nhạy cảm; phần tử cảm biến áp suất màng; phản ứng nhanh với những thay đổi áp suất vi mô và áp suất thấp; đo ổn định.
3. Có nhiều vật liệu màng để lựa chọn, bao gồm màng 316L, Hastelloy và PTFE, để đối phó với các môi trường ăn mòn khác nhau.
4. Nó có hiệu suất quá tải tốt, khả năng chống lại tác động áp suất tức thời, không dễ làm hỏng các bộ phận cảm biến áp suất và có độ tin cậy vận hành cao.
5. Việc lựa chọn chức năng rất linh hoạt và nó có thể đạt được cảnh báo áp suất thông qua các tiếp điểm phân phối. Nó cũng có thể được sử dụng như một mẫu chống sốc, với việc lắp đặt và bảo trì đơn giản cũng như thay thế dễ dàng.

Liên hệ với chúng tôi
TRƯỚCV：Đồng hồ đo áp suất tiếp xúc điện từ hỗ trợ dòng XG/YXCSAU：Đồng hồ đo áp suất màng vệ sinh XG/Y-M
Câu hỏi thường gặp Thông số hiệu suất

Câu 1: Đồng hồ đo áp suất màng và đồng hồ đo áp suất màng có giống nhau không?
A: Không, không phải vậy. Bản thân màng ngăn của đồng hồ đo áp suất là một bộ phận cảm nhận áp suất và môi trường tác động trực tiếp lên màng ngăn. Cơ hoành của đồng hồ đo áp suất màng chỉ được sử dụng để cách ly và dựa vào chất lỏng cách ly để truyền áp suất. Bề mặt màng có cấu trúc đơn giản hơn, phù hợp với điều kiện áp suất thấp và chống tắc nghẽn nhưng không phù hợp với điều kiện ăn mòn cực cao.

Câu 2: Đồng hồ đo áp suất dạng màng có phù hợp để đo áp suất cao không?
A: Không phù hợp, chủ yếu được sử dụng trong điều kiện áp suất thấp và áp suất thấp. Đồng hồ đo áp suất ống lò xo được ưu tiên sử dụng trong các trường hợp áp suất cao, vì vượt quá phạm vi có thể gây biến dạng vĩnh viễn màng ngăn, dẫn đến các phép đo không chính xác.

Câu 3: Màng có các hạt trong môi trường có dễ làm hỏng màng không?
Trả lời: Trong điều kiện làm việc bình thường, không dễ bị tắc nghẽn, nhưng sự xói mòn lâu dài do các hạt cứng và sắc nhọn có thể làm mòn màng. Đối với điều kiện làm việc có nhiều hạt thì nên sử dụng màng dày hoặc phủ chống ăn mòn để tránh tác động trực tiếp của các vật liệu sắc nhọn lên bề mặt màng.

Q4: Các lỗi thường gặp của đồng hồ đo áp suất dạng màng là gì?
Trả lời: Chủ yếu là do biến dạng màng, độ lệch 0 và tính bất động của con trỏ. Chủ yếu là do quá áp, ăn mòn trung bình và xói mòn hạt. Không sử dụng ngoài phạm vi; chọn vật liệu màng chính xác cho môi trường ăn mòn; tiến hành hiệu chuẩn thường xuyên để đảm bảo độ chính xác của phép đo.

Phạm vi đo, áp suất, kích thước phần

người mẫu Phạm vi quay số Kích thước bộ phận chịu áp lực D1
XG-YPF-100A 0~0,06, 0~0,1, 0~0,16, 0~0,25, 0~0,4
0~0,6, 0~1, 0~1,6, 0~2,5, -0,1~0
-0,1~0,06, -0,1~0,15, -0,1~0,3
-0,1~0,5, -0,1~0,9, -0,1~1,5
-0,1 ~ 2,4 MPa 		Ø85
XG-YPF-100B Ø115
XG-YPF-100B-F
XG-YPF-150A Ø85
XG-YPF-150B
XG-YPF-150B-F Ø115
XG-YPF-100B / XG-YPF-100B-F 0~1,6, 0~2,5, 0~4, 0~6, 0~10, 0~16, 0~25, 0~40*
-1,6~0, -2,5~0, -4~0, -6~0, -10~0, -16~0, -25~0, -40~0*
-0,8~0,8, -1,2~1,2, -2~-2, -3~-3, -5~5, -8~8, -12~12, -20~20* kPa 		Ø160
XG-YPF-150B / XG-YPF-150B-F Ø160

*Thông số kỹ thuật 0~40, -40~0, ±20kPa: Kích thước bộ phận chịu áp D là Ø85.

tham số Đặc điểm kỹ thuật
Lớp chính xác 2.5
Nhiệt độ hoạt động xung quanh -40 ~ 70°C
Độ ẩm tương đối 90%
Hiệu ứng nhiệt độ Khi nhiệt độ vận hành chênh lệch từ 20 ± 5°C, sai số nhiệt độ bổ sung không được vượt quá 0,04%/°C
Vị trí làm việc Gắn dọc
Lớp bảo vệ bao vây IP64

Vật liệu của hệ thống truyền áp suất, vỏ và các bộ phận chính khác

người mẫu Cơ hoành Đầu nối mặt bích Vòng đệm kín Chất liệu vỏ
XG-YPF-100A, XG-YPF-150A Cr15Ni7Mo (PH15-7Mo) 1Cr18Ni9 NBR (Cao su nitrile) Nhôm đúc
XG-YPF-100B, XG-YPF-150B 316L (25 kPa) 1Cr18Ni9 PTFE 1Cr18Ni9
XG-YPF-100B-F, XG-YPF-150B-F 316L (25 kPa) 1Cr18Ni9 PTFE 1Cr18Ni9

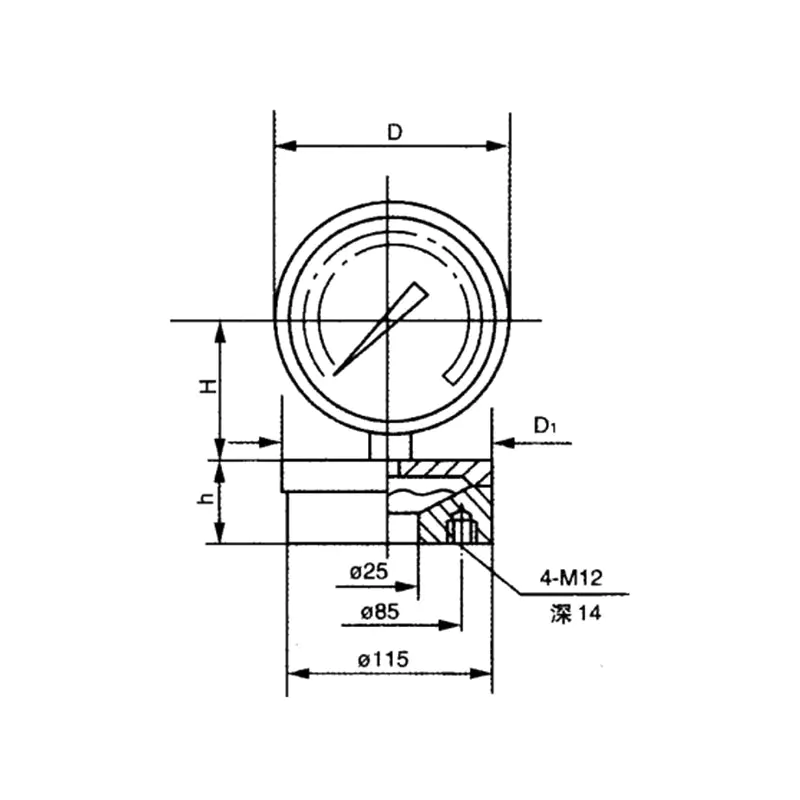

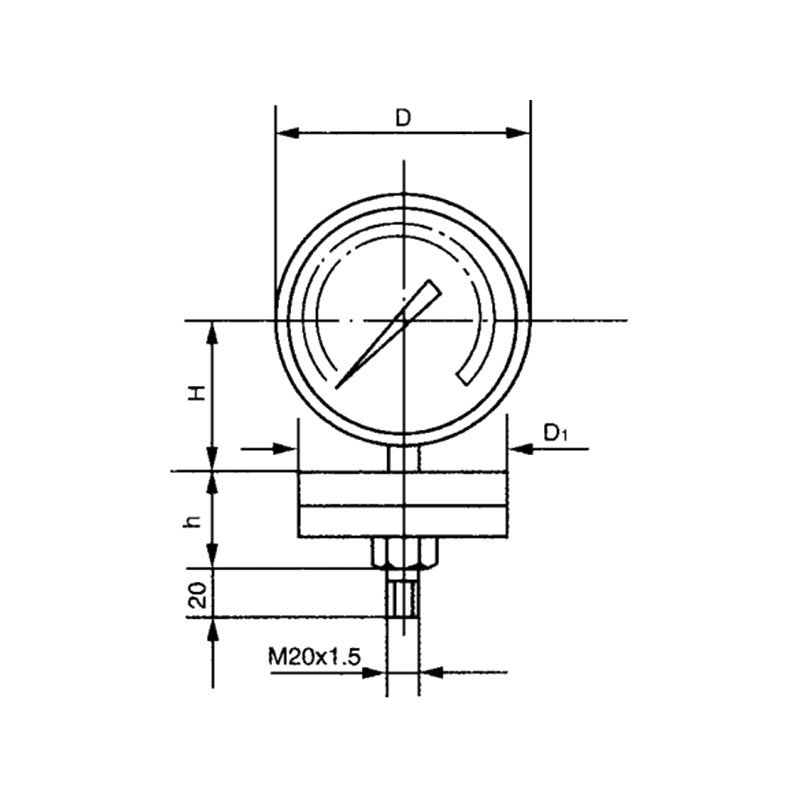

Kích thước

XG-YPF-100 A/B  XG-YPF-150 A/B XG-YPF-100B/F  XG-YPF-150B/F
1001919 1001820
người mẫu XG-YPF-100A XG-YPF-100B XG-YPF-100B-F XG-YPF-150A XG-YPF-150B XG-YPF-150B-F
D Ø100 Ø110 Ø110 Ø150 Ø160 Ø160
h 66 66 66 91 91 91
H 32 32 36 32 32 36
XG-Y P F-□-□
XG Thương hiệu Xinguo
Y Đồng hồ đo áp suất
P Cơ hoành
F Chống ăn mòn
□ Đường kính ngoài của trường hợp
100: Ø100mm
150: Ø150mm
□ Loại
A: Đồng hồ đo áp suất màng, kết nối ren ngoài M20×1.5
B: Đồng hồ đo áp suất màng thép không gỉ, kết nối ren ngoài M20 × 1.5
B-F: Đồng hồ đo áp suất màng thép không gỉ mặt bích, mặt bích nâng 25-4.0 HGJ
