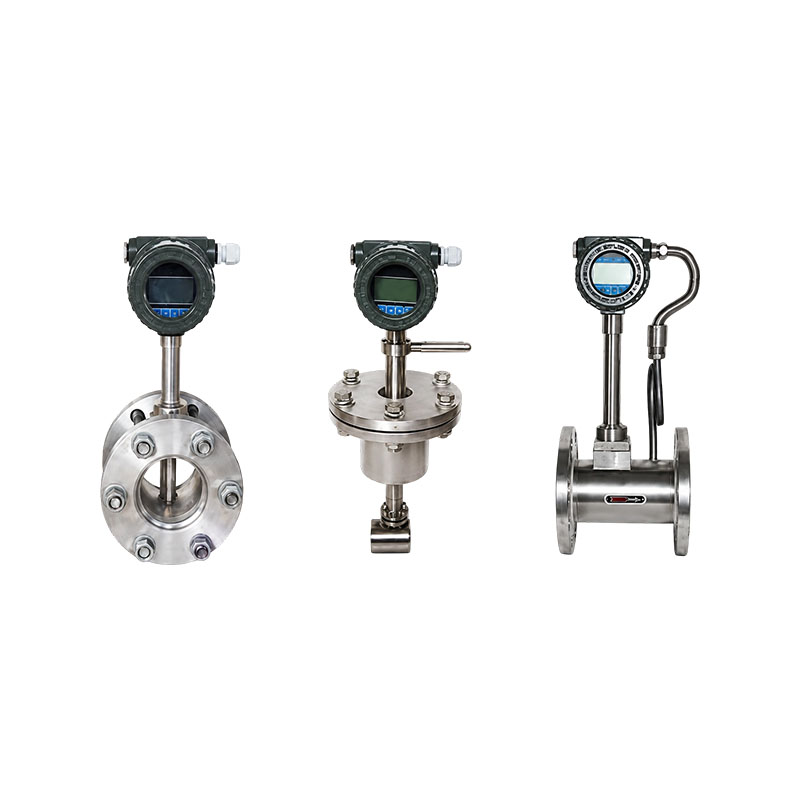

Máy đo lưu lượng xoáy thông minh dòng XG-LUGB

Lưu lượng kế xoáy dòng XG-LUGB là loại lưu lượng kế mới được phát triển dựa trên nguyên lý xoáy Karman. Lưu lượng kế xoáy thích hợp để đo tốc độ dòng khối và tốc độ dòng thể tích của hơi quá nhiệt, hơi bão hòa, khí nén, khí thông thường, nước và chất lỏng ăn mòn thấp.

Tính năng sản phẩm:
1. Tổn thất áp suất thấp, chi phí vận hành thấp và ý nghĩa tiết kiệm năng lượng hơn.
2. Cấu trúc đơn giản, không có bộ phận chuyển động, không hao mòn, không cần bảo trì cơ khí.
3. Phạm vi đo rộng, lên tới 10: 1 (có thể mở rộng cho các trường hợp đặc biệt).
4. Sử dụng bộ xử lý trung tâm CPU và màn hình LCD công suất thấp, với thiết kế tiêu thụ điện năng thấp và tiêu thụ năng lượng thấp, nó được chia thành loại cục bộ chạy bằng pin (pin có thể tồn tại trong 2 năm) và loại truyền từ xa chạy bằng pin, cũng như loại truyền từ xa được cấp nguồn bên ngoài, với hiệu suất ổn định và đáng tin cậy.
5. Mạch có tính tích hợp cao, công nghệ tiên tiến, không bị trôi hoặc tự kích thích. Nó hiển thị các thông số như nhiệt độ, áp suất, tốc độ dòng chảy tức thời, tốc độ dòng tích lũy, mật độ và tần số tại chỗ. Có thể áp dụng bù ổn định điện áp cho môi trường được thử nghiệm.
6. Áp dụng thiết kế nút ẩn và quản lý menu mật khẩu, nó ngăn chặn hiệu quả những người không có thẩm quyền sửa đổi thiết bị và các thông số của thiết bị được dễ dàng cài đặt tại chỗ.
7. Thiết bị được thiết kế với đầu ra xung kỹ thuật số và cũng có đầu ra dòng điện 4-20mA hai dây. Với giao thức HART. Được trang bị giao diện truyền thông RS485.
8. Chức năng lưu trữ dữ liệu theo thời gian thực cụ thể đảm bảo dữ liệu nội bộ không bao giờ bị mất trong mọi tình huống.
9. Sử dụng các thành phần phát hiện tinh thể áp điện, nó có độ tin cậy cao và có thể hoạt động trong phạm vi -20 ~ 280 ° C.
10. Nó có loại thẻ mặt bích, DN25-300; kiểu chèn mặt bích, DN300-2000.
11. Xếp hạng chống cháy nổ: Exd lI BT4.
12. Cấp độ bảo vệ: IP65.

Điểm bán hàng cốt lõi:
1. Cấu trúc đơn giản và chắc chắn: Bên trong không có bộ phận chuyển động hoặc bị mòn, tuổi thọ dài và khối lượng công việc bảo trì thấp.
2. Phạm vi rộng: Nó có thể đo khí, hơi và chất lỏng, với tỷ lệ phạm vi lớn và khả năng đo cả tốc độ dòng chảy cao và thấp.
3. Độ chính xác ổn định và khả năng thích ứng với nhiều phương tiện: Một thiết bị có thể đo chất lỏng, chất khí và hơi bão hòa/quá nhiệt với tính linh hoạt cao.
4. Đầu ra tín hiệu thông minh: Tốc độ dòng chảy tức thời và tích lũy của màn hình LCD cục bộ; Hỗ trợ 4-20mA, xung RS485‑Modbus, thuận tiện kết nối với hệ thống PLC phía trên.

Ngành ứng dụng:
1. Công nghiệp sưởi ấm: hơi nồi hơi, đo hơi đường ống dẫn nhiệt, xử lý nhiệt.
2. Công nghiệp hóa dầu: giám sát dòng khí xử lý và các phương tiện lỏng khác nhau.
3. Công nghiệp thực phẩm và dược phẩm: khí nén, xử lý hơi nước và kiểm soát dòng nước sản xuất.
4. Tiện ích công cộng thành phố: Đo lường các nguồn năng lượng công cộng như khí nén, khí đốt và nước tuần hoàn.

Liên hệ với chúng tôi
TRƯỚCV：Máy đo lưu lượng phao kim loại dòng XG-JFSAU：Máy đo lưu lượng điện từ thông minh XG-LDE
Câu hỏi thường gặp Thông số hiệu suất

Câu hỏi 1: Máy đo lưu lượng dòng xoáy có thể đo được phương tiện gì?
A: Có thể đo chất lỏng, chất khí, hơi bão hòa và hơi quá nhiệt. Không thể đo môi trường chứa lượng lớn hạt rắn và độ nhớt cao, dễ bị đóng cặn, dễ làm hỏng đầu dò và ảnh hưởng đến phép đo.

Câu hỏi 2: Lý do dẫn đến sự dao động lớn trong số đọc lưu lượng của lưu lượng kế xoáy là gì?
Trả lời: Các lý do phổ biến là tốc độ dòng chảy trong đường ống thấp, độ rung đường ống lớn, các đoạn ống thẳng ngược dòng và hạ lưu không đủ và sự hiện diện của một số lượng lớn bong bóng trong môi trường. Ưu tiên đảm bảo đủ đoạn ống thẳng phía trước và phía sau, tránh các nguồn rung như máy bơm, van và cải thiện điều kiện làm việc.

Câu 3: Các yêu cầu để lắp đặt phần ống thẳng trong lưu lượng kế xoáy là gì?
Trả lời: Để đảm bảo độ chính xác của phép đo, thường cần có đoạn ống thẳng có đường kính gấp 15-20 lần ở thượng lưu và đoạn ống thẳng có đường kính gấp 5-10 lần ở hạ lưu. Cố gắng tránh xa các bộ phận nhiễu loạn như khúc cua, van và thân máy bơm càng nhiều càng tốt; nếu không, nó có thể gây ra sai lệch đo.

Q4: Làm thế nào để lựa chọn giữa lưu lượng kế xoáy và lưu lượng kế điện từ?
A: Chọn lưu lượng kế xoáy để đo hơi nước, khí và chất lỏng không dẫn điện; lưu lượng kế điện từ được chọn để đo các chất lỏng dẫn điện như nước thải, môi trường axit, kiềm và bùn, dựa trên loại môi trường được đo.

người mẫu ĐN (mm) Phạm vi dòng chảy (m³/h) Độ chính xác
Chất lỏng Khí đốt hơi nước
XG-LUGB-25 25 1,0-12 8,8-124 7-124 1.0
1.5
XG-LUGB-32 32 1,5-20 15-200 12-200
XG-LUGB-40 40 2,0-26 23-300 18-300
XG-LUGB-50 50 3-56 35-450 28-450
XG-LUGB-65 65 4,8-96 63-820 50-820
XG-LUGB-80 80 7.2-145 90-1200 75-1200
XG-LUGB-100 100 11-224 142-1950 120-1950
XG-LUGB-125 125 18-352 220-3000 175-3000
XG-LUGB-150 150 26-512 320-4400 260-4400
XG-LUGB-200 200 45-920 565-7800 440-7800
XG-LUGB-250 250 70,4-1200 850-12400 720-12400
XG-LUGB-300 300 100-2020 1250-17500 1020-17500
Kiểu chèn (tốc độ dòng chảy tại điểm trung tâm chèn)
XG-LUGB-300 300 127-1650 1810-13500 1260-13500
XG-LUGB-400 400 226-2950 3250-23800 2250-23800
XG-LUGB-500 500 353-4600 5560-37800 3500-37800
XG-LUGB-600 600 510-6620 7320-54600 5100-54600
XG-LUGB-800 800 910-11800 13200-96700 9100-96700
XG-LUGB-1000 1000 1450-18500 20100-151600 14500-151600
XG-LUGB-1200 1200 2050-26650 27500-209000 20500-209000
XG-LUGB-1500 1500 3200-40300 45500-335000 32000-335000
XG-LUGB-2000 2000 5600-71400 80200-608600 56000-608600

Vật liệu vỏ: Thép không gỉ, Thép cacbon
Áp suất danh nghĩa: Cảm biến loại tiêu chuẩn: 1,0 MPa đến 4,0 MPa; Cảm biến loại áp suất cao: 6,3 MPa đến 42 MPa (đặt hàng đặc biệt)

Bảng lựa chọn đồng hồ đo lưu lượng

XG-LUGB Máy đo lưu lượng xoáy thông minh
Đường kính danh nghĩa —XXX 50 có nghĩa là DN50
Đo trung bình 1 Chất lỏng
2 Khí đốt
3 hơi nước
Loại cấu trúc 2 Loại mặt bích wafer đầy đủ lỗ khoan
3 Kiểu chèn đơn giản
4 Loại chèn bi
5 Loại áp suất cao
6 Loại chìm
7 Loại chống ăn mòn
Loại đầu ra tín hiệu 0 Đầu ra (mặc định)
1 4 – 20 mA
2 Xung
3 HART
4 RS485
Chế độ bù trừ 0 Không bồi thường
1 Chỉ bù nhiệt độ
2 Chỉ bù áp
3 Bù nhiệt độ và áp suất
Nhiệt độ T1 Nhiệt độ thấp. (T ≤ 80°C)
T2 Nhiệt độ cao. (T ≥ 80°C)
Áp lực P1 Áp suất bình thường
P2 Áp suất cao
Môi trường hoạt động 1 Môi trường bình thường
2 Môi trường chống cháy nổ
Nguồn điện 1 Pin bên trong (không có đầu ra)
2 Pin ngoài 24 V Nguồn cung cấp kép
3 Chỉ 24 VDC
Phạm vi dòng chảy —XXX Ví dụ: 1000 biểu thị tốc độ dòng chảy tối đa là 1000 m³/h
