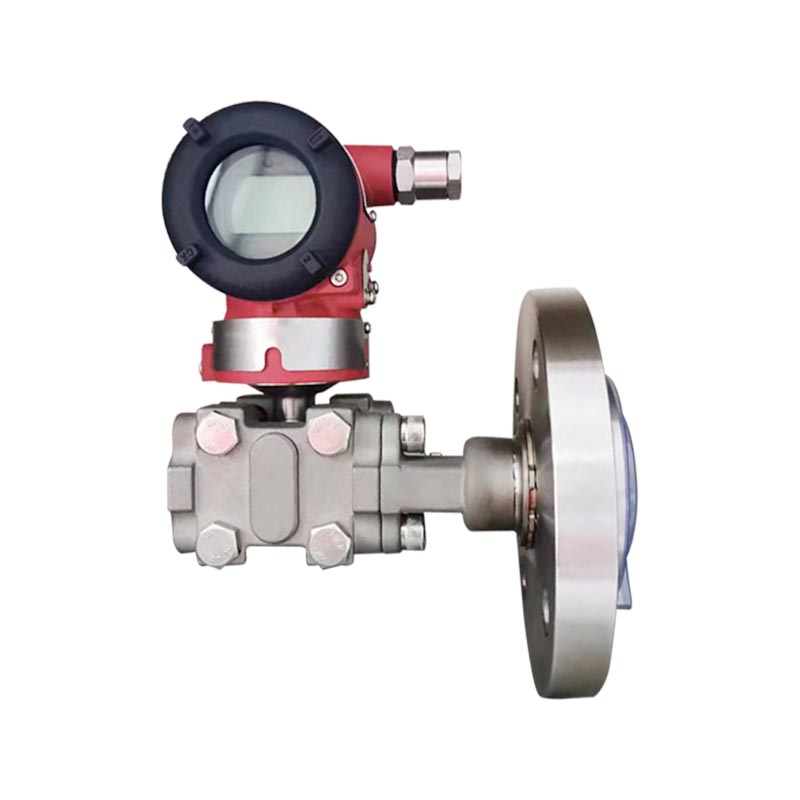

XG3051LT Máy phát mức chất lỏng áp suất chênh lệch

Giới thiệu sản phẩm:
XG3051LT là máy phát mức chất lỏng chênh lệch áp suất từ xa mặt bích đơn dòng 3051. Dựa trên nguyên lý cảm biến điện dung, màng cách ly mặt bích tiếp xúc trực tiếp với môi trường đo, chuyển đổi chênh lệch áp suất tĩnh do mức chất lỏng tạo ra thành đầu ra tín hiệu số HART 4-20mA. Nó được sử dụng đặc biệt để giải quyết vấn đề về độ nhớt cao, dễ kết tinh, lắng đọng dễ dàng và đo mức chất lỏng trung bình ăn mòn mạnh, loại bỏ sự cần thiết của ống áp lực và tránh tắc nghẽn đường ống.

Ngành ứng dụng:
1. Công nghiệp hóa dầu: đo mức chất lỏng trong bình phản ứng, bể chứa, vật liệu nhớt, môi trường dễ kết tinh và bề mặt hai pha.
2. Bảo vệ môi trường xử lý nước: giám sát mức chất lỏng trong bể chứa nước thải, bể chứa hóa chất, bể chứa bùn và môi trường chất rắn lơ lửng.
3. Công nghiệp dược phẩm: mức chất lỏng trong bể phản ứng, bể chứa thành phần, thuốc có tính ăn mòn cao và mức bể vệ sinh.
4. Thực phẩm và đồ uống: các vật liệu có độ nhớt cao như nước sốt và xi-rô có thể được lưu trữ trong các bể chứa có cấu trúc mặt bích vệ sinh tùy chọn.

Liên hệ với chúng tôi
TRƯỚCV：Không có bài viết trướcSAU：Máy phát áp suất chênh lệch XG3051DP
Câu hỏi thường gặp Hướng dẫn kết nối quy trình đầu vào đầu ra Thời gian đáp ứng Điều kiện chung Kết nối điện Bảng mã mẫu và thông số kỹ thuật

Câu hỏi 1: Sự khác biệt giữa XG3051LT và XG3051DP là gì?
Trả lời: XG3051DP là máy phát áp suất chênh lệch phổ biến yêu cầu ống dẫn áp suất bên ngoài; XG3051LT là loại truyền mức chất lỏng từ xa một mặt bích, được trang bị màng ngăn mặt bích cách ly và không cần ống áp lực. Nó phù hợp để đo mức chất lỏng trong môi trường nhớt, tinh thể và dễ bị tắc, nhưng không thích hợp để đo lưu lượng.

Câu 2: Nguyên nhân khiến việc đo mức chất lỏng không chính xác và dao động lớn là gì?
A: ① Màng ngăn mặt bích bị bao phủ bởi sự tích tụ và đóng cặn vật liệu; ② Hệ thống nạp dầu silicon gặp phải hiện tượng quá nhiệt và áp suất âm, dẫn đến dầu silicon bay hơi; ③ Lỗi cài đặt di chuyển phạm vi; ④ Mật độ của môi trường bể đã thay đổi. Ưu tiên kiểm tra tình trạng làm việc của màng ngăn mặt bích, sau đó hiệu chỉnh lại điểm và phạm vi 0.

Câu 3: Làm thế nào để chọn màng ngăn plug-in và mặt bích phẳng?
Đáp: Chất liệu có xu hướng lắng xuống và treo trên tường. Chọn loại màng có thể lắp vào để tránh màng bị cặn bám trên thành bể bao phủ; Môi trường sạch và không có cặn, có thể chọn mặt bích phẳng.

Câu 4: Phương tiện nào không thể được sử dụng trực tiếp với phim 316L?
Trả lời: Trong điều kiện môi trường ion clorua cao, axit và kiềm mạnh và ăn mòn mạnh, 316L sẽ bị ăn mòn và cần phải lựa chọn các tấm màng Hastelloy C, Monel hoặc tantalum; Điều kiện làm việc ở nhiệt độ cao yêu cầu phải xác nhận mức chịu nhiệt độ của chất lỏng làm đầy.

Hướng dẫn kết nối quy trình bên áp suất thấp

Mặt bích hình elip bằng thép không gỉ 1/2-NPT (Mã 1) 100016 1. Mặt bích buồng áp suất
2. Vòng đệm chữ O
3. Kết nối mặt bích hình elip NPT 1/2
4. Bu lông
Đầu nối chữ T bằng thép không gỉ M20x1.5 (Mã 2) 100007 1. Mặt bích buồng áp suất
2. Lắp ren nam hình chữ T M20×1.5
3. Bu lông
4. Vòng chữ O
5. Đai ốc M20×1.5
6. Ống dẫn áp suất

Thông số đo lường: Áp suất chênh lệch, mức chất lỏng

Phạm vi đo
Giới hạn dưới Từ -100% URL (có thể điều chỉnh liên tục)
Giới hạn trên URL lên tới 100% (có thể điều chỉnh liên tục)
Bảng 1 - Mối quan hệ giữa mã phạm vi và phạm vi
Mã phạm vi Phạm vi tối thiểu Phạm vi tối đa Áp suất định mức (Tối đa)
B 1 kPa 6 kPa Áp suất định mức của mặt bích cấp
C 4 kPa 40 kPa
D 25 kPa 250 kPa
E 200 kPa 2 MPa
Bảng 2 Áp suất định mức của mặt bích cấp
Loại mặt bích cấp Đường kính danh nghĩa Phạm vi tối thiểu
Con dấu từ xa đơn Con dấu từ xa kép
Loại phẳng DN 50/2" 10 kPa 10 kPa
Loại phẳng DN 80/3" 6 kPa 1 kPa
Loại phẳng DN4" 6 kPa 1 kPa
Loại đã chèn DN 50/2" 16 kPa 16 kPa
Loại đã chèn DN 80/2" 6 kPa 1 kPa
Loại đã chèn DN4" 6 kPa 1 kPa

Khoảng tối thiểu của bộ truyền mức áp suất chênh lệch phải là giá trị lớn hơn của các khoảng tối thiểu trong Bảng 1 và Bảng 2. Khoảng điều chỉnh không được nhỏ hơn khoảng tối thiểu này.
Khoảng cách tối đa của máy phát mức phải là giá trị nhỏ hơn giữa khoảng tối đa của thân máy phát và áp suất định mức của mặt bích mức.

Tín hiệu đầu ra
Đầu ra DC HART 2 dây, 4–20 mA, giao tiếp kỹ thuật số; giao thức HART được xếp chồng lên tín hiệu DC 4–20 mA.
Giới hạn tín hiệu đầu ra: Imin = 3,9 mA, Imax = 20,5 mA

Dòng báo động (Chế độ có thể định cấu hình)
Chế độ báo động thấp (Tối thiểu) 3,7 mA
Chế độ báo động cao (Tối đa) 21 mA
Không có chế độ báo thức (Giữ) Giữ giá trị hiện tại hợp lệ trước khi xảy ra lỗi
Cài đặt tiêu chuẩn của dòng báo động Chế độ báo động cao


Hằng số giảm chấn của thành phần bộ khuếch đại là 0,1 s. Hằng số thời gian của cảm biến và mặt bích mức nằm trong khoảng từ 0,2 đến 2 giây, tùy thuộc vào khoảng thời gian cảm biến, tỷ lệ quay vòng, chiều dài ống mao dẫn và độ nhớt của chất lỏng đổ đầy.
Hằng số thời gian có thể điều chỉnh bổ sung: 0,1 ~ 60 giây.

Máy phát mặt bích mức có thể được gắn trực tiếp ở bất kỳ vị trí nào.
Điều kiện lắp đặt tối ưu là giữ trục của mặt bích quy trình thẳng đứng. Bất kỳ sai lệch vị trí nào cũng sẽ gây ra sự dịch chuyển về 0 có thể hiệu chỉnh được. Vỏ thiết bị điện tử có thể xoay tới 360° và vít định vị có thể cố định nó ở bất kỳ vị trí nào.

Điều kiện môi trường

Nhiệt độ môi trường xung quanh
tối thiểu Phụ thuộc vào chất lỏng làm đầy
Tối đa 85°C
Với màn hình cục bộ và con dấu FKM −20 ~ 65 °C
Nhiệt độ lưu trữ / vận chuyển
tối thiểu Phụ thuộc vào chất lỏng làm đầy
Tối đa 85°C
Độ ẩm tương đối 0 ~ 100 %
Chống sốc
Tăng tốc 50 g
Thời lượng 11 mili giây
Chống rung 2 g lên tới 500 Hz
EMC (Tương thích điện từ) Xem Bảng 3 "Phụ lục EMC"

Quá trình giới hạn nhiệt độ trung bình
Nhiệt độ trung bình: -30~180°C

Giới hạn nhiệt độ trung bình −30 ~ 180 °C
Giới hạn áp suất cơ thể máy phát Từ áp suất tuyệt đối 3,5 kPa đến áp suất định mức. Bảo vệ quá áp có thể đạt tới 1,5 lần áp suất định mức, được áp dụng đồng thời cho cả hai phía của máy phát.
Áp suất định mức mặt bích
Tiêu chuẩn ANSI 150psi ~ 600psi
Tiêu chuẩn DIN PN 1,6 MPa ~ PN 10 MPa
Giới hạn quá tải một mặt Phía áp suất thấp: áp suất định mức của thân máy phát; Phía áp suất cao: áp suất định mức của mặt bích ngang. Có thể xảy ra hiện tượng trôi về điểm 0 có thể hiệu chỉnh được.
cân nặng DN 50/2": khoảng 7 ~ 10 kg
DN 80/3": khoảng. 8 ~ 11kg
DN 4": khoảng 9 ~ 12 kg
Chống cháy nổ
Phê duyệt chống cháy NEPSI Ex dⅡC T6
Phê duyệt An toàn Nội tại của NEPSI Ex iaⅡC T4
Nhiệt độ hoạt động cho phép −40°C ~ 65°C

Điều kiện cung cấp điện và tải
Điện áp cung cấp 24V
Tải công thức R ≤ (Us − 12 V)/Imax kΩ trong đó Imax = 23 mA
Tối đa. Điện áp cung cấp 42 VDC
Tối thiểu. Điện áp cung cấp 12 VDC; 15 VDC (đối với màn hình LCD có đèn nền)
Phạm vi tải truyền thông kỹ thuật số 230 ~ 600 Ω
Vật liệu
Viên nang đo Thép không gỉ 316L
Cơ hoành Thép không gỉ 316L, Hastelloy C, Tantalum, FEP, PFA, PTFE coating
Mặt bích quy trình Thép không gỉ 304
Đổ đầy chất lỏng Dầu silicon, dầu thực vật
Vòng đệm Cao su nitrile (NBR), Fluoroelastomer (FKM), PTFE
Vỏ máy phát Hợp kim nhôm với lớp phủ epoxy trên bề mặt
Con dấu nhà ở Cao su nitrile (NBR)
Bảng tên Thép không gỉ 304
Kết nối điện Tuyến cáp M20×1.5. Thiết bị đầu cuối thích hợp cho dây dẫn 0,5 ~ 2,5 mm²
Kết nối quá trình Phía áp suất thấp của máy phát: Ren trong UNF 7/16". Mặt bích cân bằng ở phía áp suất cao tuân thủ các tiêu chuẩn ANSI hoặc DIN. Có thể lắp trực tiếp, tham khảo bản vẽ kích thước.
Đánh giá bảo vệ bao vây IP67

Bảng 3 Phụ lục EMC
Không. Mục kiểm tra Tiêu chuẩn cơ bản Điều kiện kiểm tra Mức độ hiệu suất
1 Phát xạ bức xạ (Vỏ bọc) GB/T 9254-2008 Bảng 5 30 MHz ~ 1000 MHz Vượt qua
2 Phát xạ tiến hành (Cổng nguồn DC) GB/T 9254-2008 Bảng 1 0,15 MHz ~ 30 MHz Vượt qua
3 Miễn nhiễm phóng tĩnh điện (ESD) GB/T 17626.2-2006 4 kV (Tiếp điểm) 8 kV (Không khí) B
4 Miễn nhiễm trường điện từ RF bức xạ GB/T 17626.3-2006 10 V/m (80 MHz ~ 1 GHz) A
5 Khả năng miễn nhiễm từ trường tần số công suất GB/T 17626.8-2006 30 A/phút A
6 Miễn dịch điện nhanh thoáng qua / bùng nổ GB/T 17626.4-2008 2 kV (5/50 ns, 5 kHz) B
7 tăng cường miễn dịch GB/T 17626.5-2008 1 kV (Line-to-Line)2 kV (Line-to-Earth) (1,2 us/50 us) B
8 Miễn dịch nhiễu loạn được tạo ra bởi trường RF GB/T 17626.6-2008 3 V (150 kHz ~ 80 MHz) A

Ghi chú:
(1) Mức độ hiệu suất A: Trong quá trình thử nghiệm, hiệu suất vẫn ở mức bình thường trong giới hạn thông số kỹ thuật.
(2) Cấp độ hiệu suất B: Trong quá trình thử nghiệm, chức năng hoặc hiệu suất có thể bị suy giảm hoặc mất đi tạm thời nhưng có thể tự động phục hồi. Trạng thái hoạt động thực tế, dữ liệu được lưu trữ và các dữ liệu khác không thay đổi.

Kích thước

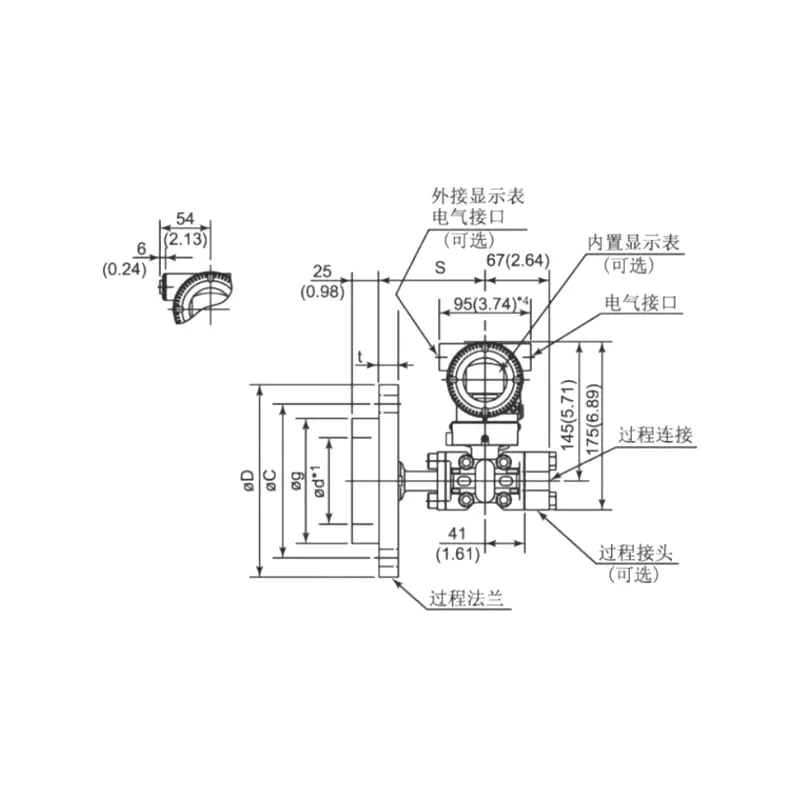

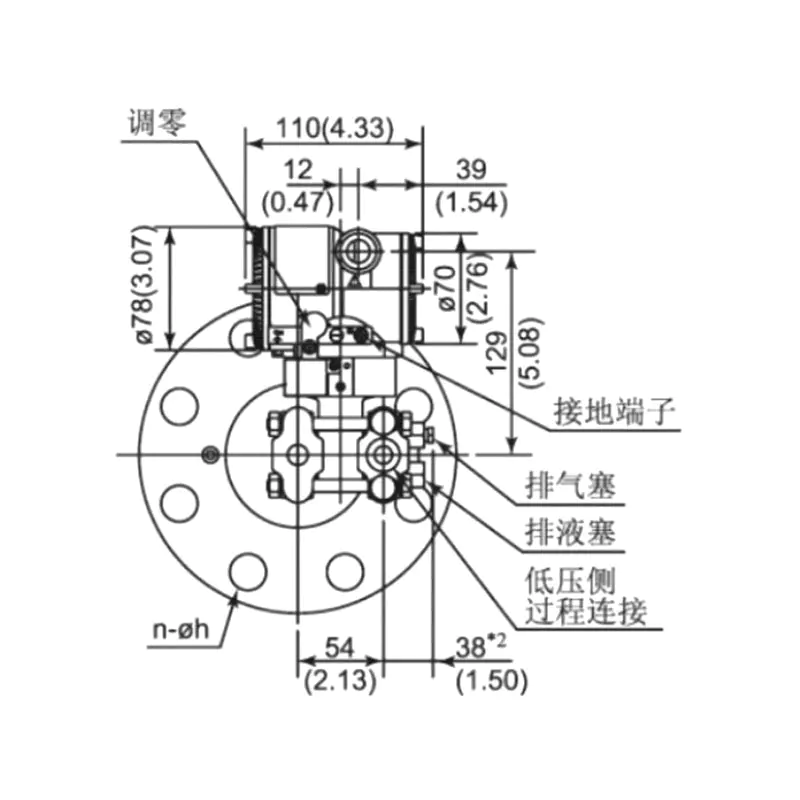

Mặt bích phẳng Mặt bích phẳng
100011 100002

Bảng 4 Bản vẽ kích thước mặt bích cấp độ
Đường kính danh nghĩa Áp suất định mức ΦD ΦC Φd1*1 (Loại chèn) Φg t Bu lông
Số lượng chủ đề
DN 50 (Mặt bịt DIN 2526 Loại E) (Mặt bích DIN 2501) PN1.6/4MPa 165 125 48.3 102 20 4 M16
PN 6.4MPa 180 135 48.3 102 26 4 M20
PN 10MPa 195 145 48.3 102 28 4 M20
DN 80 (Mặt bịt DIN 2526 Loại E)(Mặt bích DIN 2501) PN1.6/4MPa 200 160 76 138 24 8 M16
PN 6.4MPa 215 170 76 138 28 8 M20
PN 10MPa 230 180 76 138 32 8 M24
DN 2" (Loại RF ANSI B 16.5) 150psi 152.4 120.6 48.3 92.1 17.4 4 M18
300psi 165.1 127 48.3 92.1 20.6 8 M18
600psi 165.1 127 48.3 92.1 31.75 8 M18
DN 3" (Loại RF ANSI B 16.5) 150psi 190.5 152.4 76 127 22.2 4 M16
300psi 209.5 168.3 76 127 27 8 M20
600psi 209.5 168.3 76 127 38.05 8 M20
DN 4" (Loại RF ANSI B 16.5) 150psi 229 191 89 157 30 8 M18
300psi 255 200 89 157 32 8 M18

Lưu ý: Người dùng có thể tùy ý lắp bu lông, đai ốc.

Hình 5: Sơ đồ kết nối điện
100025

Lưu ý: Chức năng giao diện nhanh tương đương với thiết bị đầu cuối tín hiệu.

Mã lựa chọn bộ phận mặt bích của máy phát mức áp suất chênh lệch XG3051
1 Hội kín chất lỏng
LT Mặt bích phẳng, không có ống mao dẫn, ⊕ bên
2 Phạm vi
2 0–100Pa ~ 1kPa (0–10 ~ 100 mmH₂O) / (0–1 ~ 10mbar)
3 0–200Pa ~ 6kPa (0–20 ~ 600 mmH₂O) / (0–2 ~ 60mbar)
4 0–400Pa ~ 40kPa (0–40 ~ 4000 mmH₂O) / (0–20 ~ 400mbar)
5 0–2,5kPa ~ 250kPa (0–0,25 ~ 25 mH₂O) / (0–25 ~ 2500mbar)
6 0–30kPa ~ 3MPa (0–2 ~ 200 mH₂O) / (0–0,3 ~ 30bar)
7 0–140kPa ~ 14MPa (0–3 ~ 300 mH₂O) / (0–1,4 ~ 140bar)
3 Kết nối quá trình Đường kính danh nghĩa Loại con dấu Chất liệu màng/phớt mặt
A DN50 DIN 2501 DIN2501 Loại E DN2526 Thép không gỉ 316L
B DN50 DIN 2501 DIN2502 Loại E DN2526 Hastelloy C
C DN50 DIN 2501 DIN2503 Loại E DN2526 tantali
H DN80 DIN 2501 DIN2504 Loại E DN2526 Thép không gỉ 316L
I DN80 DIN 2501 DIN2505 Loại E DN2526 Hastelloy C
G DN80 DIN 2501 DIN2506 Loại E DN2526 tantali
D DN2" ANSI B 16.5 ANSI B 16.5 Loại RF ANSI B 16.5 Thép không gỉ 316L
E DN2" ANSI B 16.5 ANSI B 16.6 Loại RF ANSI B 16.5 Hastelloy C
F DN2" ANSI B 16.5 ANSI B 16.7 Loại RF ANSI B 16.5 tantali
K DN3" ANSI B 16.5 ANSI B 16.8 Loại RF ANSI B 16.5 Thép không gỉ 316L
L DN3" ANSI B 16.5 ANSI B 16.9 Loại RF ANSI B 16.5 Hastelloy C
M DN3" ANSI B 16.5 ANSI B 16.10 Loại RF ANSI B 16.5 tantali
N DN4" ANSI B 16.5 ANSI B 16.11 Loại RF ANSI B 16.5 Thép không gỉ 316L
O DN4" ANSI B 16.5 ANSI B 16.12 Loại RF ANSI B 16.5 Hastelloy C
P DN4" ANSI B 16.5 ANSI B 16.13 Loại RF ANSI B 16.5 tantali
Z Tùy chỉnh đặc biệt
4 Áp suất định mức/Lớp áp suất Tiêu chuẩn áp suất mặt bích
1 PN 1MPa/4MPa DIN 2501
2 PN 6.4MPa DIN 2501
3 PN 10MPa DIN 2501
6 150psi ANSI B 16.5
7 300psi ANSI B 16.5
8 600psi ANSI B 16.5 (Không bao gồm DN4" ANSI B 16.5)
5 Kiểu kết nối
F Loại phẳng
H Loại hạt dao, thép không gỉ 316L Chiều dài chèn 50mm
I Loại hạt dao, thép không gỉ 316L Chiều dài chèn 100mm
G Loại hạt dao, thép không gỉ 316L Chiều dài chèn 150mm
L Loại hạt dao, Hastelloy C Chiều dài chèn 50mm
M Loại hạt dao, Hastelloy C Chiều dài chèn 100mm
N Loại hạt dao, Hastelloy C Chiều dài chèn 150mm
Z Tùy chỉnh đặc biệt
6 làm đầy chất lỏng Phạm vi nhiệt độ
W Dầu silicon nhiệt độ thấp −65 ~ 145°C
S Dầu silicon ở nhiệt độ môi trường xung quanh −30 ~ 200°C
H Dầu silicon nhiệt độ cao −10 ~ 350°C
U Dầu silicone nhiệt độ cực cao 0 ~ 415°C
V Dầu thực vật 0 ~ 250°C
F Dầu fluoride −30 ~ 260°C
7 Cấu hình mặt bích ướt
N không có
1 316L được phủ FEP (Fluorinated Ethylene Propylene), Nhiệt độ 180°C
2 316L được phủ PFA (Perfluoroalkoxy), Nhiệt độ 260°C
3 Màng ngăn được ép bằng màng PTFE (màng Polytetrafluoroethylene) [2], Nhiệt độ 200°C (Không áp dụng cho loại hạt dao)
4 316L được phủ FEP (Fluorinated Ethylene Propylene), Nhiệt độ 180°C (Insert type only)
5 316L được phủ PFA (Perfluoroalkoxy), Nhiệt độ 260°C (Insert type only)
6 Mạ vàng 316L
7 Mạ Ruby 316L
8 Xử lý chống chân không
