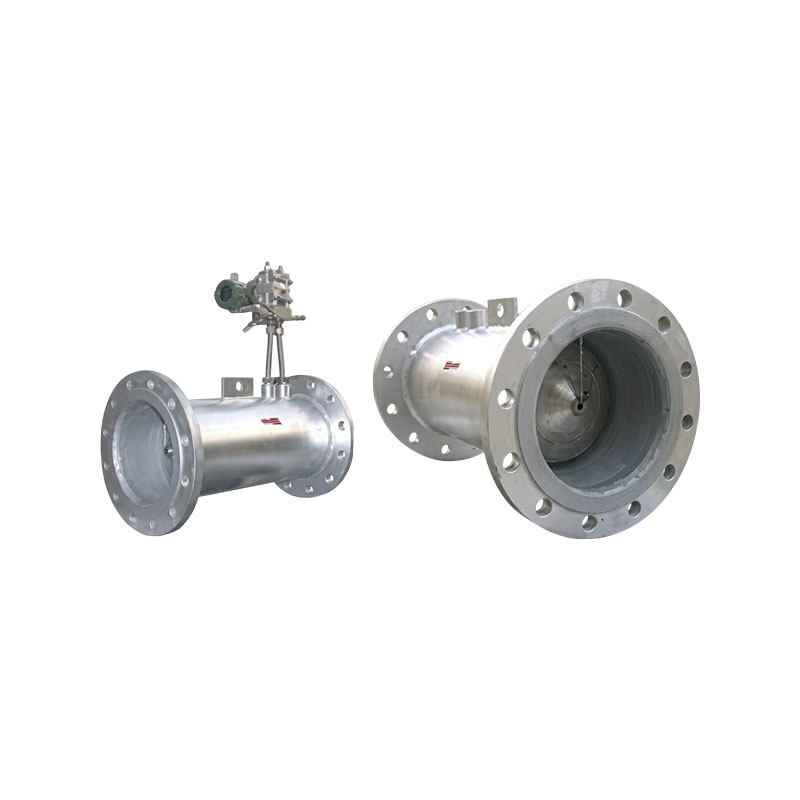

Đồng hồ đo lưu lượng rãnh chữ V dòng XG-V

Đồng hồ đo lưu lượng rãnh chữ V dòng XG-V là thiết bị đo chênh lệch áp suất đo lưu lượng chất lỏng bên trong đường ống dựa trên định luật bảo toàn khối lượng và năng lượng. Nó sử dụng một cách sáng tạo một hình nón hình chữ V treo ở giữa đường ống làm bộ phận tiết lưu, có ưu điểm độc đáo là tự chỉnh lưu và tự làm sạch. Nó là một loại nhạc cụ mới có nhiều ứng dụng.

Tính năng sản phẩm:
1. Chức năng tự làm sạch của lưu lượng kế hình nón XG-V làm chậm tốc độ dòng chảy ở tâm đường ống và tăng tốc độ dòng chảy gần thành ống khi chất lỏng đi qua hình nón hình chữ V, khiến bụi bẩn khó bám vào bộ phận tiết lưu, điều này có lợi cho phép đo chính xác và ổn định.
2. Lưu lượng kế hình nón XG-V có chức năng tự chỉnh lưu. Hình nón hình chữ V, có thể làm chậm tốc độ dòng chảy ở trung tâm đường ống và tăng tốc độ dòng chảy gần thành ống, cải thiện hiệu quả sự phân bố tốc độ dòng chất lỏng, đạt được khả năng tự điều chỉnh và rút ngắn đáng kể chiều dài của ống thẳng phía trước và phía sau. Chỉ cần đạt tới 0-3DN phía trước và 0-1DN phía sau là có thể sử dụng được.
3. Khả năng chống mài mòn tốt, độ ổn định lâu dài tốt và độ lặp lại phép đo cao.
4. Cấu trúc đặc biệt có tổn thất áp suất thấp, tổn thất áp suất dao động từ 1/3 đến 1/5 tấm lỗ. Tỷ lệ phạm vi là 10:1 (đặc biệt lên tới 30:1).
5. Cấu trúc đặc biệt phù hợp để đo áp suất tĩnh thấp và tốc độ dòng chảy thấp.
6. Do cấu trúc độc đáo của lưu lượng kế hình nón nên nó thường được sử dụng làm máy trộn trong nhiều trường hợp.
7. Thích hợp cho nhiệt độ làm việc lên tới 850 ° C và áp suất lên tới 42MPa. Nếu sử dụng vật liệu đặc biệt, phạm vi thậm chí còn cao hơn.
8. Để thuận tiện cho người dùng, lưu lượng kế hình nón XG-V của công ty chúng tôi có cả cấu trúc tích hợp và phân chia.
9. Hệ thống lưu lượng kế hình nón XG-V plug-in được cấp bằng sáng chế của công ty chúng tôi giải quyết vấn đề chi phí cao khi sử dụng cảm biến hình nón chữ V cho đường kính lớn, vẫn giữ được các ưu điểm của phép đo hình nón chữ V, mở rộng đáng kể lĩnh vực ứng dụng của lưu lượng kế hình nón chữ V và giải quyết vấn đề chênh lệch áp suất nhỏ trong đường ống có đường kính lớn, khiến việc đo lường trở nên bất tiện. Có nền kinh tế tốt, kịp thời và ổn định.
10. Lưu lượng kế hình nón chữ V tích hợp thông minh áp dụng thiết kế mạch tiên tiến, chức năng mạnh mẽ, tiêu thụ điện năng thấp, màn hình LCD lớn để biết thông tin về lưu lượng và bộ nhớ trong nâng cao để đảm bảo an toàn dữ liệu.
11. Hệ thống lưu lượng kế hình nón chữ V tích hợp có thể được cấp nguồn bằng pin và 24VDC bên ngoài, xuất ra tín hiệu xung và 4-20 mA, đồng thời có giao thức HART.

Điểm bán hàng chính:
1. Yêu cầu về phần ống thẳng ngắn: Được trang bị hiệu ứng chỉnh lưu trường dòng chảy, chỉ cần các đoạn ống thẳng ngược dòng 0-3D và hạ lưu 0-1D. Nó cũng có thể được lắp đặt và sử dụng để cải tạo tại chỗ và thu hẹp không gian đường ống, giảm chi phí xây dựng.
2. Thích hợp cho các vật liệu bẩn và phức tạp: Cấu trúc tiết lưu hình khuyên có tác dụng tự thổi và tự làm sạch nên bụi khó tích tụ và tắc nghẽn. Nó có thể đo môi trường khí, chất lỏng và hơi nước có chứa tạp chất, dễ bị đóng cặn và có độ nhớt cao.
3. Đo lường ổn định và đáng tin cậy: Không có bộ phận chuyển động, độ lặp lại tốt, chống mài mòn, độ suy giảm độ chính xác lâu dài nhỏ, đo ổn định trong điều kiện tốc độ dòng chảy cao và thấp, tỷ lệ phạm vi rộng.
4. Tổn thất áp suất nhỏ: So với các thiết bị tiết lưu tấm lỗ, nó có tổn thất áp suất thấp hơn, tiết kiệm năng lượng tiêu thụ của hệ thống và phù hợp với đường kính ống lớn và điều kiện sản xuất liên tục không bị gián đoạn.

Ngành ứng dụng:
1. Công nghiệp dầu khí và khí tự nhiên: đo lường quy trình và thanh toán thương mại dầu thô, dầu tinh chế, khí tự nhiên và các phương tiện chứa tạp chất dầu khí.
2. Công nghiệp hóa chất và hóa dầu: giám sát dòng khí xử lý, hơi nước, môi trường ăn mòn, bùn và chất lỏng dễ kết tinh.
3. Công nghiệp điện và nhiệt điện: đo lưu lượng hơi nồi hơi, nước cấp, nước ngưng, khí đốt, khí thải, v.v. trong các nhà máy nhiệt điện và các dự án sưởi ấm tập trung.
4. Công nghiệp luyện kim: Phát hiện dòng chảy của các phương tiện công nghiệp như khí lò cao, khí lò luyện cốc, nước tuần hoàn, khí nén và bùn.
