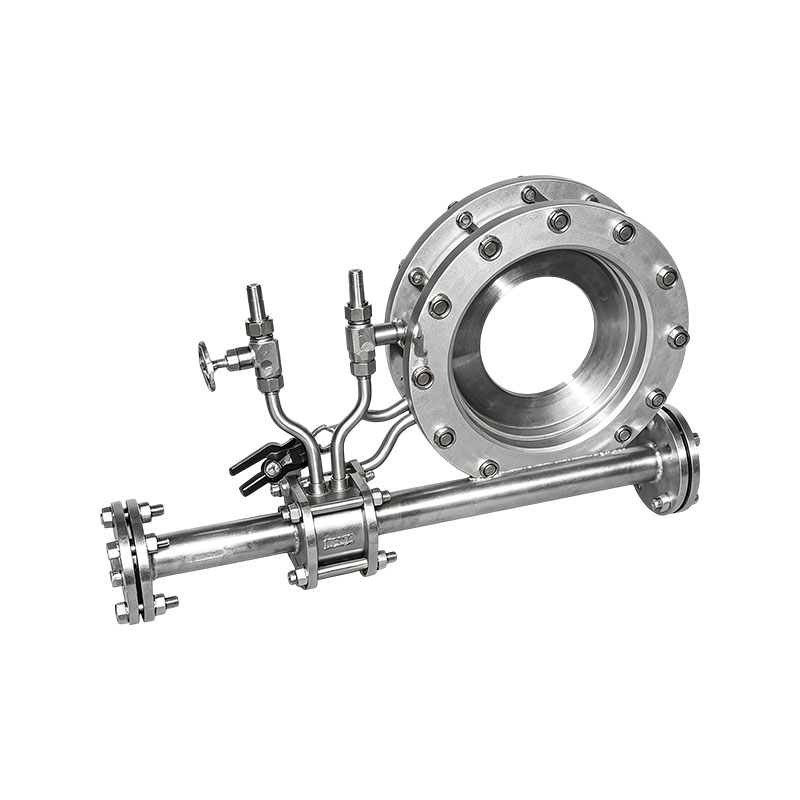

Đồng hồ đo lưu lượng Orifice là đồng hồ đo lưu lượng chênh lệch áp suất, đại diện cho các thiết bị đo lưu lượng được thiết lập lâu đời nhất trong sản xuất công nghiệp. Họ trưng bày các loại hình đa dạng, công nghệ hoàn thiện và ứng dụng rộng rãi.
Tính năng sản phẩm:
1. Cấu trúc đơn giản, lắp đặt dễ dàng, vận hành đáng tin cậy, chi phí thấp và độ chính xác nhất định
Có thể đáp ứng được yêu cầu của sản xuất công nghiệp.
2. Với lịch sử lâu dài, dữ liệu thực nghiệm phong phú và đáng tin cậy cũng như thiết kế và xử lý được tiêu chuẩn hóa
Tiêu chuẩn quốc tế cho các thiết bị tiết lưu tiêu chuẩn (tấm lỗ, vòi phun và lỗ thông hơi) là
ISO 5167 và đã được sửa đổi nhiều lần. Miễn là các bộ phận điều tiết được thiết kế và xử lý theo tiêu chuẩn,
Cần phải hiệu chuẩn lưu lượng thực để xác định phạm vi không chắc chắn.
3. Tấm lỗ tiêu chuẩn phù hợp với đường kính 50 ~ 3000mm, với β là 0,2 ~ 0,75.
4. Vòi phun tiêu chuẩn phù hợp với đường kính 50 ~ 500mm, với β là 0,2 ~ 0,8.
5. Vòi cổ dài phù hợp với đường kính 50- 630 mm, với hệ số β là 0,2-0,8.
6. Gia công cơ khí ống Venturi có đường kính 50-250 mm và giá trị β là 0,2-0,75.
7. Tấm sắt hàn thô có đường kính ống Venturi 200-1200 mm và giá trị β là 0,2-0,70.
8. Đường kính của ống Venturi đúc thô là 100-800 mm, với giá trị β là 0,2-0,75.
9. Đường kính của vòi Venturi là 65-500 mm, với giá trị β là 0,316-0,775.
10. Đường kính tấm lỗ tròn 1/4 500mm, β là 0,245 ~ 0,6.
11. Đường kính của tấm lỗ dân số hình nón là 500mm và β là 0,1 ~ 0,316.
12. Đường kính của tấm lỗ đôi là 40- 100 mm và β là 0,2-0,75.
13. Đường kính của tấm lỗ nhỏ nhỏ hơn 50mm và β là 0,2 ~ 0,75.
14. Đường kính của tấm lỗ nhỏ ẩn là ≤ 50mm và β là 0,2 ~ 0,75.
15. Đường kính của tấm lỗ thấu kính áp suất cao là 250mm và β là 0,2 ~ 0,75.
16. Tấm lỗ cạnh rộng có đường kính 50- 400 mm và β là 0,2-0,75. 17. Đường kính của tấm đục lỗ hình tròn là 50-2000 mm, với giá trị β là 0,1-0,8.
18. Tấm lỗ lệch tâm có đường kính 100- 1000 mm và β là 0,46-0,84.
19. Tấm lỗ cuối (vòi phun) có đường kính 100- 1000 mm và β là 0,46-0,84.
20. Phạm vi áp suất của thiết bị tiết lưu trên là 0 ~ 42MPa và nhiệt độ được xác định bởi vật liệu.
21. Ống Venturi đôi giấu kín, đường kính danh nghĩa của đường ống tiết diện tròn: DN=300mm~6000mm, chiều rộng x cao của đường ống tiết diện hình chữ nhật: WxH (mm)=300x300~6000x6000 và các đường ống bề mặt hình học khác có cùng đường kính danh nghĩa DN và chiều rộng và chiều cao khác nhau. Áp suất danh định: PN 2,5MPa, được xác định bởi nhiệt độ làm việc và vật liệu; giá trị chênh lệch áp suất: (0~100) kPa, sai số đo lặp lại (độ ổn định): ± 10Pa.
22. Thiết bị đo gió cánh đặc biệt thích hợp để đo luồng không khí cỡ lớn, với khả năng đo ổn định, độ nhạy cao, bù tổn thất áp suất và độ chính xác cao.
23. Thiết kế của thiết bị đo gió bao gồm giao diện thổi ngược và thiết bị xả bụi, có lợi cho việc bảo trì sản phẩm và tăng sản lượng sản phẩm
Độ tin cậy.
24. Công nghệ xử lý và thử nghiệm tiên tiến và tinh vi giúp cải thiện đáng kể độ chính xác và độ ổn định của sản phẩm.
25. Các bộ phận điều tiết hoàn thiện được tích hợp với công nghệ điện tử tiên tiến để tạo ra một thiết bị đo lưu lượng tích hợp thông minh với màn hình hiển thị lưu lượng tại chỗ và nhiều đầu ra tín hiệu (4-20mA, xung, với giao thức HART).
26. Thiết kế mạch công suất thấp giúp giảm tiêu thụ năng lượng, tăng độ ổn định và độ tin cậy của hệ thống. Hệ thống tích hợp có nguồn điện ắc quy và nguồn lựa chọn 24VDC bên ngoài thuận tiện cho việc lắp đặt và sử dụng.
Điểm bán hàng chính:
1. Tiêu chuẩn hóa đã hoàn thiện và không yêu cầu hiệu chuẩn lưu lượng thực tế: nó tuân thủ các tiêu chuẩn GB/T2624 và ISO5167. Các thành phần điều tiết tiêu chuẩn có thể được sử dụng trực tiếp để đo lường sau khi được xử lý theo thông số kỹ thuật, hỗ trợ giải quyết thương mại và truy xuất nguồn gốc đo lường.
2. Không có bộ phận chuyển động, bền và ổn định: các bộ phận điều tiết cơ học thuần túy, không có bộ phận quay/cảm biến, chịu nhiệt độ cao và áp suất cao, hoạt động lâu dài đáng tin cậy, tuổi thọ dài, bảo trì cơ bản thấp.
3. Phạm vi thích ứng môi trường rộng: Nó có thể đo khí, hơi và chất lỏng, hỗ trợ chất lỏng một pha và một số mô hình có thể thích ứng với môi trường bẩn chứa một lượng nhỏ tạp chất. Phạm vi đường kính ống rất rộng.
4. Chi phí tổng thể thấp, kết hợp linh hoạt: cấu trúc đơn giản, chi phí tiết kiệm, có thể phù hợp với bất kỳ thương hiệu máy phát áp suất chênh lệch nào; Có thể lựa chọn nhiều loại như tấm lỗ, vòi phun, lỗ thông hơi, hình nón chữ V, v.v. tùy theo điều kiện làm việc.
Ngành ứng dụng:
1. Công nghiệp điện: Hơi nước nồi hơi của nhà máy điện, không khí sơ cấp/thứ cấp, nước tuần hoàn, đo năng lượng khí tự nhiên và tính toán tiêu thụ năng lượng.
2. Công nghiệp hóa dầu: xử lý chất lỏng nguyên liệu thô, xử lý khí áp suất cao, hơi nước, giám sát dòng chảy đường ống lọc, tỷ lệ vật liệu, đo lường bàn giao thương mại.
3. Công nghiệp luyện kim: phát hiện dòng khí lò cao, khí thải chuyển đổi, nước làm mát, khí nén, kiểm soát tình trạng lò và thống kê năng lượng.
4. Năng lượng sưởi ấm/năng lượng đô thị: đo đường ống hơi nước, nước nóng và khí đốt tự nhiên trong mạng lưới sưởi ấm, sạc để sưởi ấm và cân bằng dòng chảy đường ống.
