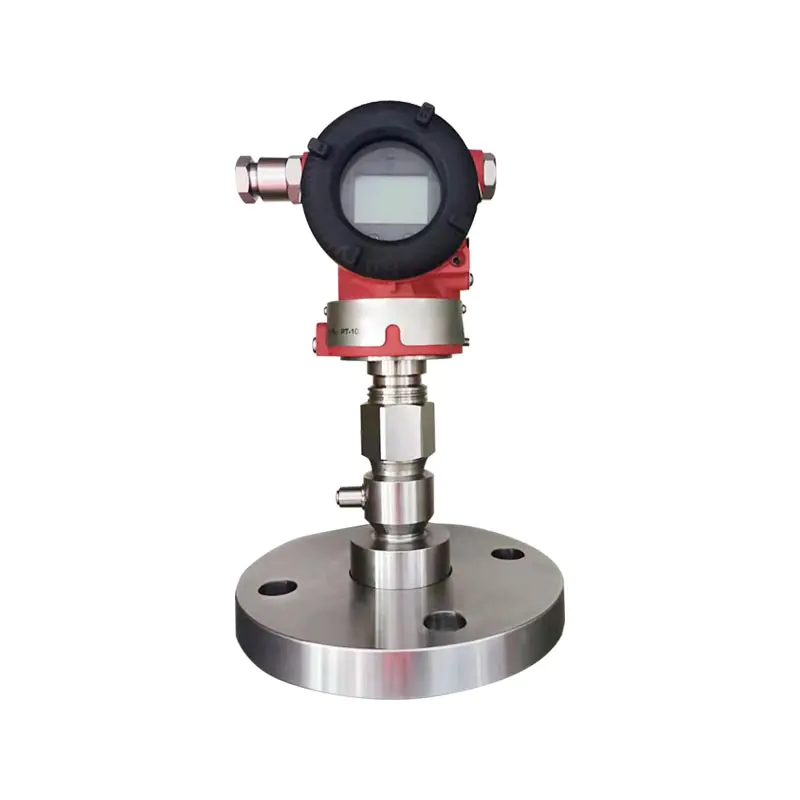

XG3051T Máy phát từ xa chênh lệch áp suất/áp suất tuyệt đối

Giới thiệu sản phẩm:
Máy phát áp suất từ xa thông minh XG3051T hỗ trợ đo áp suất và áp suất tuyệt đối. Nó sử dụng cấu trúc cách ly màng mao quản truyền từ xa để cách ly môi trường đo được khỏi thân máy phát. Nó có thể đối phó với độ nhớt cao, dễ kết tinh, dễ hóa rắn, ăn mòn mạnh và điều kiện làm việc trung bình ở nhiệt độ cao, ngăn ngừa tắc nghẽn môi trường và ăn mòn cảm biến.
Đầu ra tín hiệu kỹ thuật số giao thức HART chồng lên nhau 4-20mA, độ chính xác cao, độ ổn định lâu dài tốt, hỗ trợ hiệu chỉnh cấu hình tại chỗ, màn hình LCD tại chỗ tùy chọn, với khả năng bảo vệ chống cháy nổ, vật liệu màng ngăn có thể tùy chỉnh, thực hiện truyền tín hiệu áp suất ở khoảng cách xa.

Các ngành công nghiệp áp dụng:
1. Công nghiệp hóa dầu: đo áp suất bình phản ứng và bể chứa
2. Điện: Giám sát áp suất mạng lưới nồi hơi và đường ống dẫn nhiệt
3. Luyện kim: Phát hiện áp suất trong quá trình nấu chảy
4. Xử lý nước: áp lực bể xử lý nước thải và nước hóa chất
5. Dược phẩm: Kiểm soát áp suất của bể xử lý dược phẩm
6. Thực phẩm và đồ uống: đo áp suất của vật liệu nhớt
7. Công nghiệp hóa chất than: phát hiện áp suất của các thiết bị xử lý khác nhau
8. Làm giấy: thu áp lực của phương tiện bột giấy

Liên hệ với chúng tôi
TRƯỚCV：Máy phát từ xa chênh lệch áp suất XG3051DPSAU：XG3051T Máy phát áp suất chênh lệch/áp suất tuyệt đối
Câu hỏi thường gặp đầu vào đầu ra Thời gian đáp ứng Điều kiện chung Kết nối điện Bảng mã mẫu và thông số kỹ thuật Kích thước
Câu hỏi 1: Bộ phát từ xa XG3051T phù hợp với những điều kiện hoạt động nào?
Trả lời: Thích hợp cho độ nhớt cao, dễ kết tinh, dễ hóa rắn, ăn mòn mạnh và môi trường nhiệt độ cao. Thông qua màng truyền từ xa và cách ly mao dẫn, môi trường được ngăn chặn trực tiếp vào thân máy phát, ngăn ngừa tắc nghẽn và ăn mòn cảm biến. Nó hỗ trợ hai chế độ đo: áp suất đo và áp suất tuyệt đối.

Câu 2: Làm thế nào để chọn giữa áp suất đo và áp suất tuyệt đối?
A: Chọn áp suất đo để đo áp suất khí quyển tương đối. Khi đo chân không và áp suất âm, nên chọn áp suất tuyệt đối làm tham chiếu cho điều kiện làm việc và không được trộn lẫn; nếu không sẽ có sai số đo lường đáng kể.

Câu 3: Tín hiệu đầu ra là gì? Tôi có thể kết nối với thiết bị cầm tay HART không?
Trả lời: Đầu ra analog 4-20mA tiêu chuẩn, kết hợp với giao thức kỹ thuật số HART, hỗ trợ cấu hình tại chỗ, sửa đổi phạm vi, hiệu chỉnh điểm 0 của bộ điều khiển HART và có thể được kết nối với hệ thống DCS và PLC.

Q4: Làm thế nào để chọn vật liệu cho phim truyền từ xa?
A: Thép không gỉ 316L thông thường; đối với môi trường ăn mòn mạnh, có thể chọn hợp kim Hastelloy và màng tantalum, đồng thời có thể cung cấp thành phần và nhiệt độ của môi trường khi đặt hàng.

Các thông số đo: áp suất đo, áp suất tỏa nhiệt, mức chất lỏng.
Phạm vi đo
Máy phát từ xa áp suất Giới hạn dưới: bắt đầu từ -100%URL (có thể điều chỉnh liên tục)
Giới hạn trên: tối đa 100% URL (có thể điều chỉnh liên tục)
Máy phát từ xa áp suất tuyệt đối Giới hạn dưới: bắt đầu từ 0~100%URL (có thể điều chỉnh liên tục)
Giới hạn trên: tối đa 100% URL (có thể điều chỉnh liên tục)

Phạm vi đo

Bảng 1 - Mối quan hệ giữa mã phạm vi và phạm vi
Mã phạm vi Phạm vi tối thiểu Phạm vi tối đa Áp suất định mức (Tối đa)
C 6 kPa 40 kPa Áp suất định mức của mặt bích cấp
D 25 kPa 250 kPa
F 30 kPa 3 MPa
G 1 MPa 10 MPa
H 2,1 MPa 21 MPa
I 4 MPa 40 MPa
L 6 kPa cơ bụng 40 kPa cơ bụng
M 25 kPa cơ bụng 250 kPa cơ bụng
O 30 kPa cơ bụng 3 MPa cơ bụng
Bảng 2 —  Bảng so sánh mặt bích từ xa và phạm vi tối thiểu
Loại mặt bích Đường kính danh nghĩa Phạm vi tối thiểu/tối đa Chiều dài mao mạch tối đa
Loại phẳng ĐN 25/1" 160kPa/25MPa 10m
DN 50/2" 10kPa/10MPa 12m
DN 80/3" 6kPa/10MPa 16m
DN4" 6kPa/3MPa 16m
Loại đã chèn DN 50/2" 16kPa/10MPa 10m
DN 80/2" 6kPa/10MPa 16m
DN4" 6kPa/3MPa 16m
Loại điều khiển từ xa gắn trên ren Đường Kính ngoài 109mm 160kPa/25MPa 10m

Phạm vi tối thiểu của máy phát từ xa áp suất / áp suất tuyệt đối phải là giá trị lớn hơn của phạm vi tối thiểu được chỉ định trong Bảng 1 và Bảng 2. Phạm vi điều chỉnh không được nhỏ hơn phạm vi tối thiểu.
Phạm vi tối đa của máy phát áp suất / áp suất tuyệt đối của máy phát từ xa phải là giá trị nhỏ hơn giữa phạm vi tối đa của thân máy phát và áp suất định mức của mặt bích từ xa.

Tín hiệu đầu ra
Đầu ra DC HART 2 dây, 4–20 mA, giao tiếp kỹ thuật số; giao thức HART được xếp chồng lên tín hiệu DC 4–20 mA.
Giới hạn tín hiệu đầu ra: Imin = 3,9 mA, Imax = 20,5 mA
Dòng báo động (Chế độ có thể định cấu hình)
Chế độ báo động thấp (Tối thiểu) 3,7 mA
Chế độ báo động cao (Tối đa) 21 mA
Không có chế độ báo thức (Giữ) Giữ giá trị hiện tại hợp lệ trước khi xảy ra lỗi
Cài đặt tiêu chuẩn của dòng báo động Chế độ báo động cao


Hằng số giảm chấn của thành phần bộ khuếch đại là 0,1 s; hằng số thời gian của cảm biến và mặt bích phốt từ xa nằm trong khoảng từ 0,2 ~ 6 giây, tùy thuộc vào phạm vi cảm biến, tỷ lệ phạm vi, chiều dài mao dẫn và độ nhớt của chất lỏng đổ đầy.
Hằng số thời gian có thể điều chỉnh bổ sung nằm trong khoảng từ 0,1 ~ 60 giây.

Điều kiện cài đặt
Máy phát từ xa đo / áp suất tuyệt đối không có ống mao dẫn có thể được gắn trực tiếp qua mặt bích từ xa. Độ lệch vị trí sẽ gây ra sự dịch chuyển số 0 có thể sửa được. Vỏ thiết bị điện tử có thể xoay tới 360° và vít định vị có thể cố định nó ở bất kỳ vị trí nào.

Mặt bích từ xa đo / áp suất tuyệt đối kết nối với mặt bích giao phối tuân thủ tiêu chuẩn ANSI/DIN. Các mặt bích đối tiếp như vậy phải được trang bị các miếng đệm mềm và các bu lông và đai ốc lắp đặt (bu lông và đai ốc là tùy chọn đối với người sử dụng).

Đối với máy phát từ xa áp suất tuyệt đối/áp kế có ống mao dẫn: nếu cụm bịt ​​từ xa được lắp bên dưới thân máy phát thì chênh lệch độ cao tối đa giữa cụm bịt ​​từ xa và thân máy phát phải nhỏ hơn 5 m. Khi áp suất vận hành tuyệt đối dưới 100 kPa, hãy lắp thân máy phát bên dưới cụm bịt ​​từ xa.

Bán kính uốn tối thiểu của ống mao dẫn là 75 mm. Không được phép cuộn!

Điều kiện môi trường

Nhiệt độ môi trường xung quanh
tối thiểu Phụ thuộc vào chất lỏng làm đầy
Tối đa 85oC
Với con dấu LCD và FKM -20 ~ 65oC
Nhiệt độ lưu trữ / vận chuyển
tối thiểu Phụ thuộc vào chất lỏng làm đầy
Tối đa 85oC
Độ ẩm tương đối 0 ~ 100 %
Chống sốc
Tăng tốc 50 g
Thời lượng 11 mili giây
Chống rung 2 g lên tới 500 Hz
Tương thích điện từ (EMC) Xem Bảng 4 "Phụ lục EMC" ở trang tiếp theo

Quá trình giới hạn nhiệt độ trung bình
Nhiệt độ trung bình: -30~400°C

Bảng 3 Mối quan hệ giữa chất lỏng đổ đầy, nhiệt độ vận hành và áp suất vận hành tối thiểu
Đổ đầy chất lỏng Dầu silicon (S) Dầu silicon nhiệt độ cao (H) Dầu silicon nhiệt độ cực cao (U) Dầu thực vật (V)
Mật độ @ 25oC 960 kg/m³ 980 kg/m³ 1020 kg/m³ 937 kg/m³
Phạm vi nhiệt độ hoạt động -30 ~ 200oC -10 ~ 350oC -10 ~ 400oC 0 ~ 250oC
Nhiệt độ Phạm vi áp suất vận hành (kPa tuyệt đối)
20oC >10 >10 >10 >25
100oC >25 >25 >25 >50
150oC >50 >50 >50 >75
200oC >75 >75 >75 >100
250oC >100 >100 >100
350oC >100 >100
400oC >100

Lưu ý: Cần đặc biệt chú ý đến bất kỳ giá trị nào vượt quá phạm vi nhiệt độ và áp suất trên; những điều này có thể được đáp ứng thông qua
thiết kế đặc biệt.

Mục Đặc điểm kỹ thuật
Giới hạn áp suất cơ thể máy phát Hút chân không đến áp suất tối đa
Áp suất định mức mặt bích từ xa ANSI: 150 psi ~ 600 psi
DIN: PN 1.6 MPa ~ PN 10 MPa
cân nặng DN 50/2": khoảng 7 ~ 10 kg
DN 80/3": khoảng. 8 ~ 11kg
DN 4": khoảng 9 ~ 12 kg
Hiệu suất chống cháy nổ NEPSI chống cháy: Ex dⅡC T6
An toàn nội tại NEPSI: Ex iaⅡC T4
Nhiệt độ hoạt động cho phép -40oC ~ 65oC

Điều kiện nguồn và tải
Điện áp nguồn là 24V
R<(Us-12V) /Imax kQ 2
trong đó Imax=23 mA
Điện áp nguồn tối đa: 42VDC
Điện áp nguồn tối thiểu: 12VDC, 15VDC (màn hình LCD có đèn nền)
Phạm vi tải truyền thông kỹ thuật số: 250 ~ 600Q

Mục Đặc điểm kỹ thuật
Chất liệu
Viên nang đo Thép không gỉ 316L
Cơ hoành Thép không gỉ 316L, Hastelloy C, Tantalum
Mặt bích quy trình Thép không gỉ 304
Đổ đầy chất lỏng Dầu silicon, Dầu silicon nhiệt độ cao, Dầu silicon nhiệt độ cực cao, Dầu thực vật
Vỏ máy phát Hợp kim nhôm với lớp phủ Epoxy
Miếng đệm nhà ở Cao su nitrile (NBR)
Bảng tên Thép không gỉ 304
Kết nối điện Tuyến cáp M20×1.5; thiết bị đầu cuối thích hợp cho dây dẫn 0,5 ~ 2,5 mm2
Kết nối quá trình Mặt bích bịt kín từ xa tuân thủ tiêu chuẩn ANSI hoặc DIN. Có sẵn gắn trực tiếp; tham khảo bản vẽ kích thước
Lớp bảo vệ nhà ở IP67
Bảng 4 Phụ lục EMC
Không. Mục kiểm tra Tiêu chuẩn cơ bản Điều kiện kiểm tra Mức độ hiệu suất
1 Phát xạ bức xạ (Vỏ bọc) GB/T 9254-2008 Bảng 5 30 MHz ~ 1000 MHz Vượt qua
2 Phát xạ tiến hành (Cổng nguồn DC) GB/T 9254-2008 Bảng 1 0,15 MHz ~ 30 MHz Vượt qua
3 Miễn nhiễm phóng tĩnh điện (ESD) GB/T 17626.2-2006 4kV (Tiếp điểm), 8kV (Không khí) B
4 Miễn nhiễm trường điện từ RF bức xạ GB/T 17626.3-2006 10V/m (80 MHz~1GHz) A
5 Khả năng miễn nhiễm từ trường tần số công suất GB/T 17626.8-2006 30A/m A
6 Miễn dịch bùng nổ thoáng qua điện nhanh GB/T 17626.4-2008 2kV (5/50ns,5kHz) B
7 tăng cường miễn dịch GB/T 17626.5-2008 1kV (Đường dây đến đường dây) B
2kV (Đường dây nối đất) (1,2us/50us)
8 Miễn nhiễm nhiễu loạn được tạo ra bởi các trường RF GB/T 17626.6-2008 3V (150KHz ~ 80 MHz) A

Ghi chú:
(1) Mức độ hiệu suất A: Hiệu suất vẫn nằm trong giới hạn của thông số kỹ thuật trong quá trình thử nghiệm.
(2) Mức hiệu suất B: Sự suy giảm tạm thời hoặc mất chức năng/hiệu suất có thể xảy ra trong quá trình thử nghiệm, nhưng thiết bị có thể tự động phục hồi. Trạng thái hoạt động thực tế và dữ liệu được lưu trữ không thay đổi.

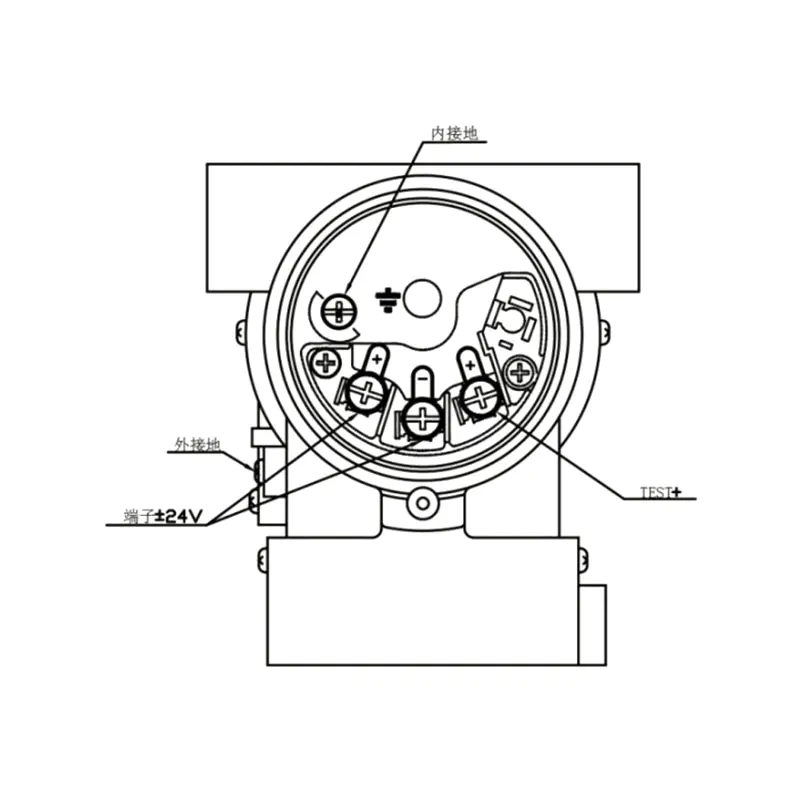

Hình 6: Sơ đồ kết nối điện
100006

Lưu ý: Chức năng giao diện nhanh tương đương với thiết bị đầu cuối tín hiệu.

1 Máy phát từ xa loại cơ bản/Áp suất tuyệt đối — Lựa chọn mặt bích
10 Máy đo loại cơ bản/Lắp ráp con dấu từ xa áp suất tuyệt đối
1 RN- Loại lắp đặt trực tiếp, không có ống mao dẫn
RS- Với ống mao dẫn
20 Kết nối quá trình Đường kính danh nghĩa Loại mặt kín Vật liệu màng ngăn / mặt kín
A DN50 DIN2501 Loại E DIN2526 Thép không gỉ 316L
B DN50 DIN2502 Loại E DIN2526 Hastelloy C
C DN50 DIN2503 Loại E DIN2526 tantali
H DN80 DIN2504 Loại E DIN2526 Thép không gỉ 316L
I DN80 DIN2505 Loại E DIN2526 Hastelloy C
G DN80 DIN2506 Loại E DIN2526 tantali
D DN2" ANSI B 16.5 RF ANSI B16.5 Thép không gỉ 316L
E DN2" ANSI B 16.5 RF ANSI B16.5 Hastelloy C
F DN2" ANSI B 16.5 RF ANSI B16.5 tantali
K DN3" ANSI B 16.5 RF ANSI B16.5 Thép không gỉ 316L
L DN3" ANSI B 16.5 RF ANSI B16.5 Hastelloy C
M DN3" ANSI B 16.5 RF ANSI B16.5 tantali
N DN4" ANSI B 16.5 RF ANSI B16.5 Thép không gỉ 316L
O DN4" ANSI B 16.5 RF ANSI B16.5 Hastelloy C
P DN4" ANSI B 16.5 RF ANSI B16.5 tantali
Q DN100 DIN2501 Loại E DIN2526 Thép không gỉ 316L
S DN100 DIN2501 Loại E DIN2526 Hastelloy C
T DN100 DIN2501 Loại E DIN2526 tantali
30 Áp suất định mức Tiêu chuẩn áp suất mặt bích
1 PN 1MPa / 4MPa DIN2501
2 PN 6.4MPa DIN2501
3 PN 10MPa DIN2501
6 150 psi ANSI B16.5
7 300 psi ANSI B16.5
8 600 psi ANSI B16.5
Mô tả
40 F Loại phẳng
H Loại chèn, Thép không gỉ 316L, chiều dài chèn 50 mm
I Loại chèn, Thép không gỉ 316L, chiều dài chèn 100 mm
G Loại chèn, Thép không gỉ 316L, chiều dài chèn 150 mm
L Loại chèn, Hastelloy C, chiều dài chèn 50 mm
M Loại chèn, Hastelloy C, chiều dài chèn 100 mm
N Loại chèn, Hastelloy C, chiều dài chèn 150 mm
Z Đặc biệt (tùy chỉnh)
50 Đổ đầy chất lỏng Nhiệt độ hoạt động. Phạm vi
S Dầu silicon -30 ~ 200oC
H Dầu silicon nhiệt độ cao -10 ~ 350oC
U Dầu silicon nhiệt độ cực cao -10 ~ 400oC
V Dầu thực vật 0 ~ 250oC
F Dầu Fluor hóa -30 ~ 260oC
L Chất lỏng làm đầy nhiệt độ cực thấp -100 ~ 100oC
Z Chất lỏng làm đầy nhiệt độ cực cao 10 ~ 600oC
60 chiều dài mao mạch
0 Không có mao mạch, loại gắn trực tiếp
1 1 mététét
2 2 m
3 3 m
4 4 m
5 5 mététét
6 6 m
7 7 phút
8 8 métét
9 9 m
10 10 m
11 11 m
12 12 m
… …
70 Tính năng phần mao mạch
N không có
P Mao mạch có lớp bảo vệ PVC
80 Dạng mặt màng của mặt bích quá trình ướt
N không có
1 FEP (florua ethylene propylene) được phủ trên 316L (nhiệt độ ≤ 180oC)
2 PFA (perfluoroalkoxy) được phủ trên 316L (nhiệt độ 260oC)
3 Màng PTFE dán trên màng ngăn (chỉ loại phẳng)
4 FEP được phủ trên 316L (nhiệt độ ≤ 180oC) (chỉ loại được lắp vào)
5 PFA được phủ trên 316L (nhiệt độ 260oC) (chỉ loại được lắp vào)
6 Xử lý bằng chân không

2 tùy chọn cho cụm làm kín từ xa áp suất/áp suất tuyệt đối với màng ngăn bên trong [6]
10 Lắp ráp con dấu từ xa với màng ngăn bên trong
RN- Loại gắn trực tiếp, không có mao dẫn
RS- Với mao mạch
20 Kết nối quá trình Đường kính danh nghĩa Loại mặt kín Vật liệu màng ngăn / mặt kín
U DN25 DIN 2501 Loại D DN2526 Thép không gỉ 316L Thép không gỉ 316L
V DN25 DIN 2501 Loại D DN2526 Hastelloy C Hastelloy C
W DN25 DIN 2501 Loại D DN2526 tantali tantali
X DN1" ANSI B 16.5 Loại RF ANSI B 16.5 Thép không gỉ 316L Thép không gỉ 316L
Y DN1" ANSI B 16.5 Loại RF ANSI B 16.5 Hastelloy C Hastelloy C
Z DN1" ANSI B 16.5 Loại RF ANSI B 16.5 tantali tantali
30 Áp suất định mức Tiêu chuẩn mặt bích Thép không gỉ 316L
1 PN 1MPa / 4MPa DIN 2501
2 PN 6.3MPa / 10MPa DIN 2501
3 PN 16MPa DIN 2501
4 PN 25MPa DIN 2501
5 150 psi ANSI B 16.5
6 300 psi ANSI B 16.5
7 600 psi ANSI B 16.5
8 1500 psi ANSI B 16.5
40 Đổ đầy chất lỏng Phạm vi nhiệt độ
S Dầu silicon -30 ~ 200oC
H Dầu silicon nhiệt độ cao -10 ~ 350oC
V Dầu thực vật 0 ~ 250oC
F Dầu Fluor hóa -30 ~ 260oC
50 Mô tả
1 1 mététét
2 2 m
3 3 m
4 4 m
5 5 mététét
6 6 m
… …
60 Mô tả
N không có
P Mao mạch có lớp bảo vệ PVC
70 Mô tả
N không có
3 Màng ngăn được dán bằng màng PTFE (nhiệt độ 200oC)
6 Xử lý bằng chân không
80 Mã Mô tả
1 PTFE (Polytetrafluoroetylen)
2 Thép không gỉ 316
3 Hastelloy C
4 tantali

Lưu ý 6: Khi chọn phớt truyền động từ xa áp suất/chân không cho các thiết bị có màng chắn bên trong, trước tiên hãy hoàn thành việc lựa chọn máy đo/máy phát chân không XG3051T và chọn tùy chọn R từ hàng 40 trong bảng tùy chọn XG3051T.

3 Lựa chọn cụm làm kín từ xa gắn vít/áp suất tuyệt đối [10]
10 Máy đo gắn trục vít/Lắp ráp con dấu từ xa áp suất tuyệt đối
RTW- Với mao mạch
20 Mô tả
U Thép không gỉ 316L
V Hastelloy C
W tantali
30 Xả / lỗ thông hơi
1 không có
0 Có lỗ
40 Đổ đầy chất lỏng Phạm vi nhiệt độ
S Dầu silicon -30 ~ 200oC
H Dầu silicon nhiệt độ cao -10 ~ 350oC
U Dầu silicon nhiệt độ cực cao -10 ~ 400oC
V Dầu thực vật 0 ~ 250oC
F Dầu Fluor hóa -30 ~ 260oC
L Chất lỏng làm đầy nhiệt độ cực thấp -100 ~ 100oC
Z Chất lỏng làm đầy nhiệt độ cực cao 10 ~ 600oC
50 Mô tả
1 1 mététét
2 2 m
3 3 m
4 4 m
5 5 mététét
6 6 m
50 8 8 métét
… …
Tính năng phần mao mạch
60 N không có
P Mao mạch có lớp bảo vệ PVC
70 Mẫu mặt bích ướt
N không có
P Xử lý bằng chân không

Lưu ý 10: Khi chọn thiết bị bịt kín mặt bích điều khiển từ xa có ren, trước tiên hãy hoàn thành việc lựa chọn cho phần thân máy phát áp suất tuyệt đối/áp suất tuyệt đối của máy đo XG3051T và chọn tùy chọn R cho hộp số từ xa ở hàng 40 của bảng tùy chọn XG3051T.

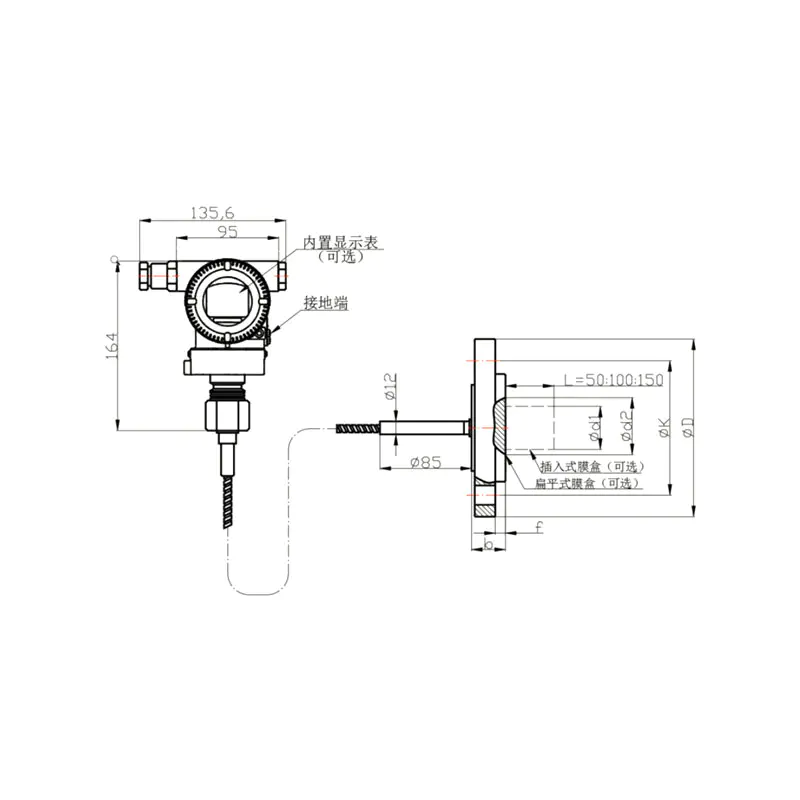

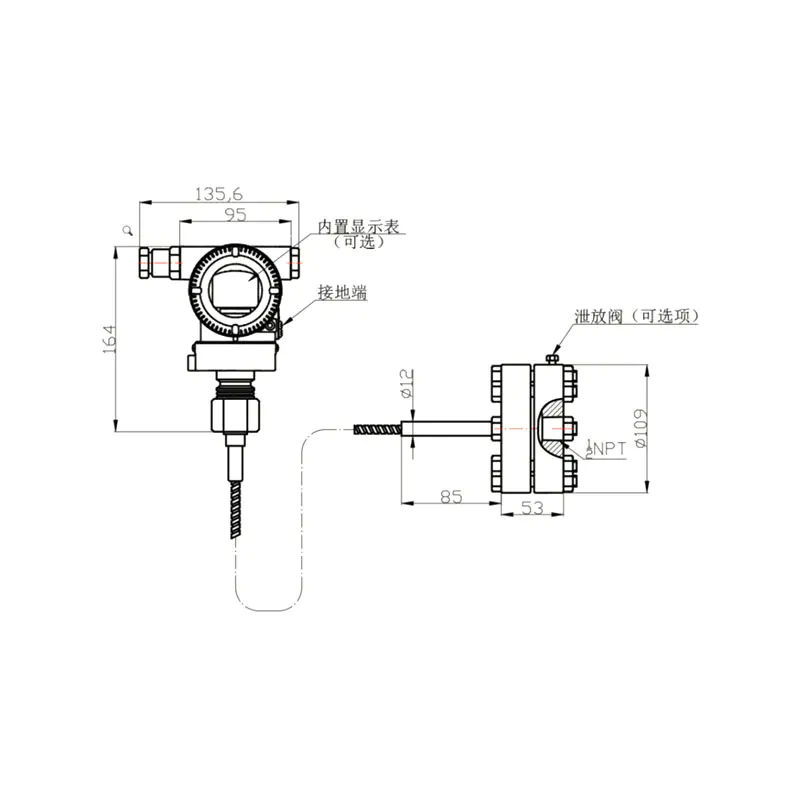

Hình 1. Sơ đồ thiết bị niêm phong từ xa loại cơ bản (Loại RS) Hình 2. Sơ đồ lắp trực tiếp thiết bị niêm phong từ xa loại cơ bản (Loại RN)
100051-KqgD 100042-3GnN
Đường kính danh nghĩa Áp suất định mức ΦD ΦK Φd1 (Đã chèn) Φd2 (Phẳng) Φd3 t b Bu lông (số lượng) Bu lông (Chủ đề)
DN50(Mặt kín DIN 2526-E, Mặt bích DIN 2501) PN1.6/4 MPa 165 125 48.3 57 102 3⁺⁰·⁵ 20 4 M16
PN6.4 MPa 185 135 48.3 57 102 3⁺⁰·⁵ 26 4 M20
PN10 MPa 195 145 48.3 57 102 3⁺⁰·⁵ 28 4 M20
DN80(Mặt kín DIN 2526-E, Mặt bích DIN 2501) PN1.6/4 MPa 200 160 76 75 138 3⁺⁰·⁵ 24 8 M16
PN6.4 MPa 215 170 76 75 138 3⁺⁰·⁵ 28 8 M20
PN10 MPa 230 180 76 75 138 3⁺⁰·⁵ 32 8 M24
DN2"(ANSI B16.5 RF) 150 psi 152.4 120.6 48.3 57 92.1 3⁺⁰·⁵ 17.4 4 M18
300 psi 165.1 127 48.3 57 92.1 3⁺⁰·⁵ 20.6 8 M18
600 psi 165.1 127 48.3 57 92.1 6.35 31.75 8 M18
DN3"(ANSI B16.5 RF) 150 psi 190.5 152.4 76 75 127 3⁺⁰·⁵ 22.2 4 M16
300 psi 209.5 168.3 76 75 127 3⁺⁰·⁵ 27 8 M20
600 psi 209.5 168.3 76 75 127 6.35 38.05 8 M20
DN4"(ANSI B16.5 RF) 150 psi 229 191 89 89 157 3⁺⁰·⁵ 30 8 M18
300 psi 255 200 89 89 157 3⁺⁰·⁵ 32 8 M18

Lưu ý: Người dùng có thể tùy ý lắp bu lông, đai ốc.

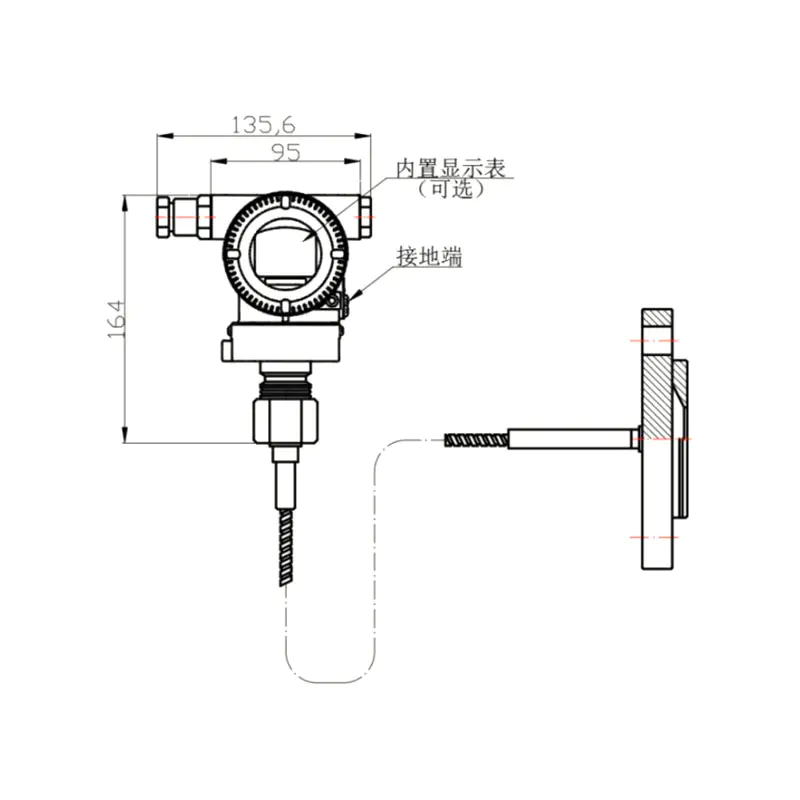

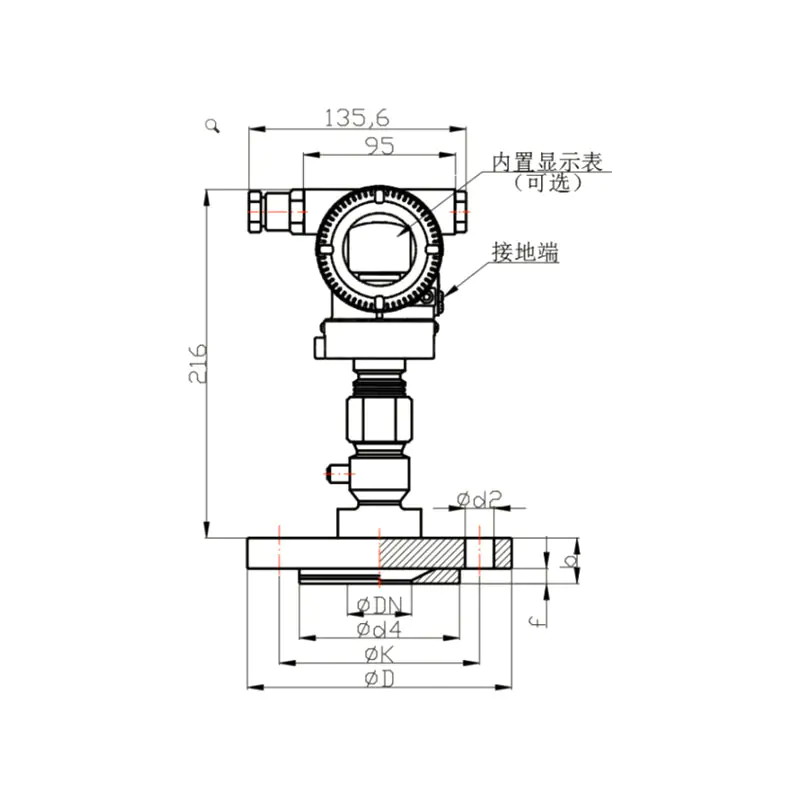

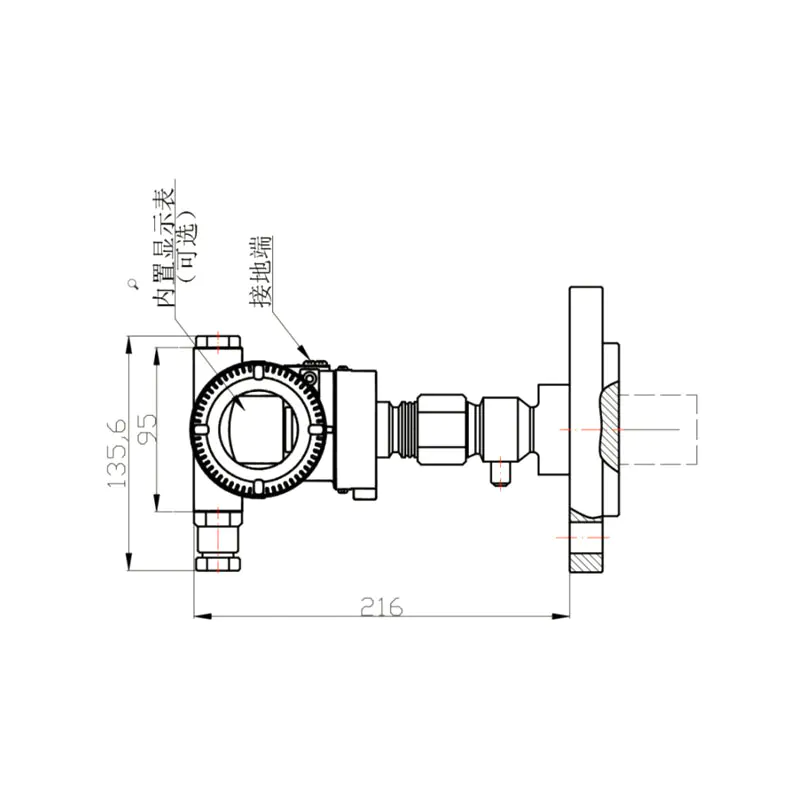

Hình 3: Thiết bị niêm phong từ xa có màng ngăn bên trong (Loại Hoa Kỳ) Hình 4: Sơ đồ lắp đặt trực tiếp thiết bị làm kín điều khiển từ xa có màng ngăn bên trong (loại UN) Hình 5: Sơ đồ thiết bị niêm phong điều khiển từ xa loại cài đặt có ren (Loại RTW)
100033 100015 100024
Bảng 6 Kích thước cấu trúc của cụm phốt từ xa với màng ngăn bên trong cho kết nối DIN 2501
DN PN Kích thước, mm Trọng lượng(kg)
D K d4 b f H d2 G2
25 1MPa / 4MPa 115 85 68 22 2 – 14 – 1.5
25 6,3MPa / 10MPa 140 100 68 24 2 52 – 4×M16 3.2
16MPa 140 100 68 24 2 52 – 4×M16 3.6
25MPa 150 105 68 28 2 96 – 4×M20 4
Bảng 7 Kích thước kết cấu của cụm phốt từ xa có màng ngăn bên trong cho kết nối ANSI B 16.5
DN psi Kích thước, mm G₂ UNC Trọng lượng (kg)
D K d2 d4 b f H
1" 150 110 79.5 16 51 22 2 – – 1.4
300 125 89 20 51 22 2 – – 1.7
1" 600 125 89 – 51 25 7 53 4×5/8" 3.6
1500 150 101.5 – 51 36 7 64 4×7/8" 4

Sản phẩm liên quan

Xinguo Group Co., Ltd.
GIỚI THIỆU Xinguo Group Co., Ltd.
Xinguo Group Co., Ltd. là một doanh nghiệp công nghệ cao với các công ty con bao gồm An Huy Xinguo Instrument Co., Ltd., An Huy Xinguo Alloy Co., Ltd., An Huy Xinguo Cable Co., Ltd. và An Huy Xinguo Precious Metals Co., Ltd. Được thành lập vào năm 1997, Tập đoàn có trụ sở tại Thành phố Tianchang, tỉnh An Huy - một Thành phố Văn minh Quốc gia. Nó có vốn đăng ký là 118 triệu RMB, có diện tích đất hơn 150 mu và diện tích xây dựng 60.000 mét vuông. Công ty hiện có hơn 300 nhân viên, trong đó trên 50 người là nhân viên chuyên môn kỹ thuật bao gồm các kỹ sư cao cấp, kỹ sư và kỹ sư trợ lý.
The Group is a China Custom XG3051T Máy phát từ xa chênh lệch áp suất/áp suất tuyệt đối Manufacturers and XG3051T Máy phát từ xa chênh lệch áp suất/áp suất tuyệt đối Supplier, mainly engages in the R&D, production and sales of temperature instruments, pressure instruments, level instruments, flow instruments and digital display instruments. Its product portfolio also encompasses power cables, control cables, compensation cables, computer cables, signal cables, MI heating cables, mineral insulated cables, electric heat tracing tapes, cable trays and accessories, high and low voltage distribution equipment, complete automation control systems, instrument valves, pipeline valves and fittings, glass instruments and laboratory equipment. We also supply platinum-rhodium wires, precision alloys and complete mechanical equipment, while providing supporting processing, manufacturing, sales and technical services. Additionally, we deal in professional instrument materials, alloy materials and precious metals. Our products are widely applied in power, petroleum, chemical, metallurgy, building materials, machinery, food, aerospace, new energy and other industrial sectors, as well as scientific research and education fields.
Công ty TNHH Hợp kim An Huy Xinguo chuyên sản xuất đầy đủ các vật liệu hợp kim chính xác và đóng vai trò là thành viên hội đồng của Chi nhánh Vật liệu Dụng cụ của Hiệp hội Điều khiển & Dụng cụ Trung Quốc. Các sản phẩm chủ lực của công ty bao gồm dây hợp kim cặp nhiệt điện (loại K, N, E, J, T), dây hợp kim bù cặp nhiệt điện (KX, EX, NX, JX, TX, KCA, KCB, NC, SC), hợp kim nung nóng có điện trở cao, hợp kim chịu nhiệt chính xác, hợp kim chịu nhiệt, dây niken nguyên chất, hợp kim mangan-đồng và hợp kim Monel. Những sản phẩm này được sử dụng rộng rãi trong ngành hàng không, dầu khí, kỹ thuật hóa học, sản xuất máy móc, công nghiệp năng lượng và năng lượng.
XEM THÊM
  • 0năm

    Được thành lập vào năm

  • 0+mu

    Bao phủ một diện tích

  • 0+

    Nhân viên có kinh nghiệm

  • 0㎡

    Diện tích tòa nhà

Chứng chỉ
TIN TỨC Cung cấp cho bạn
Tin tức doanh nghiệp và ngành mới nhất
XEM THÊM
