XG3051T Máy phát áp suất chênh lệch/áp suất tuyệt đối

Giới thiệu sản phẩm:

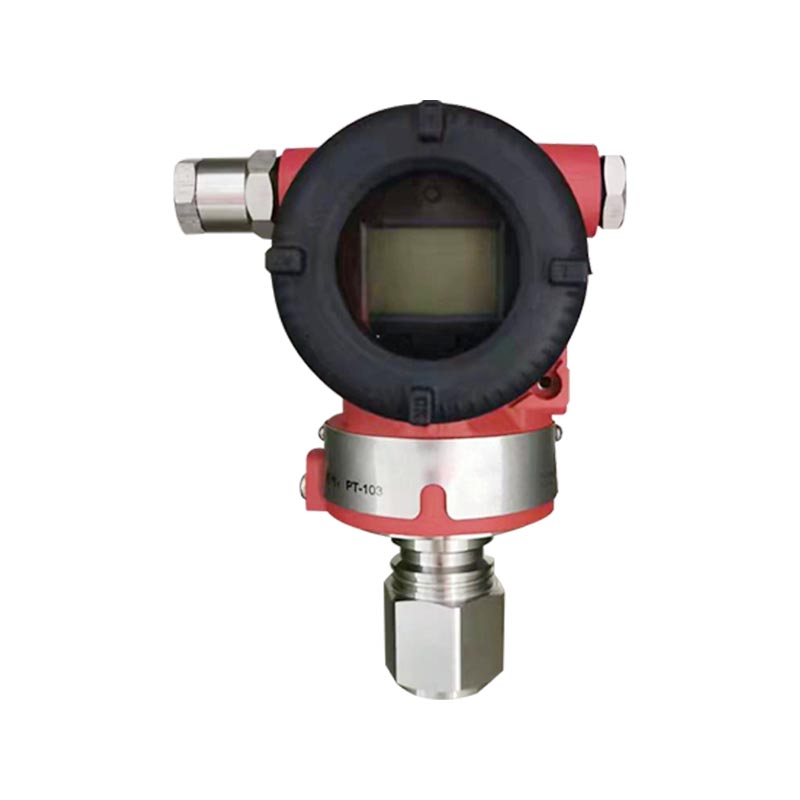

XG3051T là máy phát áp suất kết nối trực tiếp thông minh dòng 3051T, có hai loại: máy đo áp suất và áp suất tuyệt đối; Áp dụng cảm biến điện dung, màng ngăn 316L, đầu ra HART 4-20mA, nguồn điện 24VDC, độ chính xác 0,075-0,15% FS, màn hình LCD tùy chọn, hỗ trợ hiệu chuẩn cục bộ/thủ công, vỏ chống cháy nổ, bảo vệ IP65, phạm vi phủ sóng rộng, chống va đập, ổn định lâu dài tốt, được lắp đặt trực tiếp trong đường ống xử lý, không cần phụ kiện áp suất.

Các ứng dụng chính:
Đo áp suất của chất khí, chất lỏng và hơi; Được sử dụng trong mạng lưới đường ống hóa dầu, hóa chất, điện, luyện kim, xử lý nước và dầu khí; loại áp suất tuyệt đối phù hợp với điều kiện chân không, áp suất âm, chưng cất và chưng cất; áp suất đo được sử dụng để theo dõi áp suất của đường ống thông thường và khu vực bể chứa và được kết nối với hệ thống điều khiển DCS/PLC.

Liên hệ với chúng tôi
TRƯỚCV：XG3051T Máy phát từ xa chênh lệch áp suất/áp suất tuyệt đốiSAU：Không có bài viết sau
Câu hỏi thường gặp Thông số hiệu suất Thông số chức năng Cài đặt Hướng dẫn kết nối quy trình Thông số vật lý
Câu hỏi 1: Làm cách nào để phân biệt giữa mô hình áp suất đo XG3051T và mô hình áp suất tuyệt đối và chúng có thể được sử dụng thay thế cho nhau không?
Trả lời: Áp suất đo dựa trên áp suất khí quyển cục bộ và áp suất tuyệt đối dựa trên chân không tuyệt đối. Các ống thổi phần cứng là khác nhau và không thể thay thế trực tiếp cho nhau; loại áp suất tuyệt đối được ưu tiên cho điều kiện làm việc chân không, trong khi loại áp suất đo được ưu tiên cho áp suất đường ống thông thường.

Câu 2: Tín hiệu đầu ra là 4-20mA. Nó có hỗ trợ giao thức HART không?
Trả lời: XG3051T đạt tiêu chuẩn với HART 4-20mA, có thể được điều chỉnh thủ công cho các thông số hoặc có thể chọn đầu LCD cục bộ để xem giá trị áp suất cục bộ.

Câu hỏi 3: Môi trường có thể tiếp xúc trực tiếp với màng ngăn của máy phát không và nó tiếp xúc với vật liệu gì?
Trả lời: Môi trường cấu trúc kết nối trực tiếp tiếp xúc trực tiếp với màng ngăn và màng ngăn tiêu chuẩn là thép không gỉ 316L; Môi trường ăn mòn mạnh đòi hỏi phải xác nhận trước các điều kiện vận hành và lựa chọn vật liệu màng đặc biệt.

Câu hỏi 4: Các lý do phổ biến khiến đầu ra máy phát bị lỗi và nhảy số là gì?
Trả lời: Trước tiên, hãy kiểm tra xem nguồn điện 24V có bình thường không và có bất kỳ kết nối lỏng lẻo nào trong hệ thống dây điện hay không; Thứ hai, điều tra tác động và tắc nghẽn của phương tiện xử lý; Đặt lại và hiệu chỉnh lại bằng bộ điều khiển HART, đồng thời kiểm tra cài đặt phạm vi xem có bất kỳ điều bất thường nào không.

Câu hỏi 5: XG3051T phù hợp với môi trường tại chỗ và mức độ chống cháy nổ nào?
A: Cấp độ bảo vệ IP65, hỗ trợ lựa chọn chống cháy nổ; Thích hợp cho các ứng dụng hóa dầu, hóa chất, xử lý nước, điện và các ứng dụng tại chỗ khác; Tránh nhiệt độ cao vượt quá phạm vi và môi trường rung động mạnh, nhiệt độ trung bình không được vượt quá phạm vi thông số kỹ thuật của sản phẩm.

Độ chính xác tham chiếu cho phạm vi điều chỉnh
(Bao gồm độ tuyến tính dựa trên 0, độ trễ và độ lặp lại)±0,075%Nếu TD＞10 (TD = Phạm vi tối đa / Phạm vi điều chỉnh), thì:±(0,0075 × TD)%

Hiệu ứng nhiệt độ môi trường xung quanh
Mã phạm vi Tổng hiệu ứng ở -20oC ~ 65oC
B/L ±(0,30×TD 0,20)%×Span
Khác ±(0,20×TD 0,10)%×Span
Mã phạm vi Tổng hiệu ứng ở -40oC ~ -20oC và 65oC ~ 85oC
B/L ±(0,30×TD 0,20)%×Span
Khác ±(0,20×TD 0,10)%×Span

Hiệu ứng vượt quá phạm vi
±0,075% x Khoảng cách

Tính ổn định lâu dài

Mã phạm vi Hiệu ứng (Trôi)
B/L ±0,2%×Span / 1 năm
Khác ±0,1%×Span / 1 năm


Hiệu ứng cung cấp năng lượng
±0,001%/10V (12～42V DC), không đáng kể

Phạm vi và Phạm vi đo lường (Áp suất XG3051T)
Mã phạm vi Loại kPa thanh
B Phạm vi 0,6 ~ 6 6~60 mthanh
Khoảng cách -6~6 -60~60 mbar
C Phạm vi 2~40 0,02 ~ 0,4
Khoảng cách -40~40 -0,4~0,4
D Phạm vi 2,5 ~ 250 0,025~2,5
Khoảng cách -100~250 -1~2,5
F Phạm vi 30 ~ 3000 0,3 ~ 30
Khoảng cách -100~3000 -1~30
G Phạm vi 0,1 ~ 10 MPa 1~100
Khoảng cách -0,1~10 MPa -1~100
H Phạm vi 0,21 ~ 21 MPa 2.1~210
Khoảng cách -0,1~21 MPa -1~210
I Phạm vi 0,4 ~ 40 MPa 4 ~ 400
Khoảng cách -0.1~40 MPa -1~400
J Phạm vi 0,6 ~ 60 MPa 6 ~ 600
Khoảng cách -0,1~60 MPa -1~600


Phạm vi and Measureme nt Phạm vi (XG3051T- Absolute Pressure）

Mã phạm vi Loại kPa thanh
L Phạm vi 2~40 0,02 ~ 0,4
Khoảng cách 0~40 0 ~ 0,4
M Phạm vi 2,5 ~ 250 0,025~2,5
Khoảng cách 0~250 0 ~ 2,5
O Phạm vi 30 ~ 3000 0,3 ~ 30
Khoảng cách 0~3000 0~30
Mục Mô tả
Phạm vi Limits Có thể điều chỉnh tùy ý trong giới hạn trên và dưới của phạm vi. Nên chọn mã phạm vi có tỷ lệ tắt thấp nhất có thể để tối ưu hóa các đặc tính hiệu suất.
Cài đặt bằng không Điểm 0 và khoảng có thể được điều chỉnh thành bất kỳ giá trị nào trong phạm vi đo được chỉ định trong bảng, với điều kiện là: Khoảng hiệu chuẩn ≥ Khoảng tối thiểu.
Mounting‑Position Effect Việc thay đổi vị trí lắp đặt song song với bề mặt màng ngăn sẽ không gây ra hiện tượng trôi về 0. Đối với độ lệch vị trí lắp trên 90° so với bề mặt màng ngăn: Phạm vi C có độ lệch bằng 0 ＜0,25kPa; other ranges exhibit zero drift ＜0.15 kPa. Tất cả độ lệch điểm 0 có thể được điều chỉnh bằng cách điều chỉnh điểm 0. Không có hiệu ứng nhịp.
đầu ra 2‑wire, 4‑20 mA DC. Optional HART digital communication. Linear or square‑root output selectable.
đầu ra signal limits: Imin=3.9 mA, Imax=20.5 mA
Báo động hiện tại Low alarm (minimum): 3.7 mA
High alarm (maximum): 21 mA
Chế độ không báo động (giữ): Giữ giá trị hiện tại hợp lệ trước khi xảy ra lỗi
Factory default alarm: High‑alarm mode
Thời gian đáp ứng Amplifier damping constant: 0.1 s; Hằng số thời gian của cảm biến: 0,1‑1,6 giây (tùy thuộc vào phạm vi và tỷ lệ tắt). Hằng số thời gian có thể điều chỉnh bổ sung: 0,1‑60s.
Thời gian khởi động ＜15s
Nhiệt độ môi trường xung quanh −40~85°C
−20~65°C (có vòng đệm LCD và FKM)
Storage / Transport Temperature −50 ~ 85 °C
−40~85°C (with LCD)
Giới hạn áp suất From vacuum up to maximum range.


Giới hạn quá tải:

Phạm vi 6 kPa 40 kPa 250 kPa 3 MPa
Mã (B) (C/L) (Đ/M) (T/O)
Overload Limit 0,2 MPa 1 MPa 4 MPa 16 MPa
Phạm vi 10 MPa 21 MPa 40 MPa 60 MPa
Mã (H) (tôi) (tôi) (K)
Overload Limit 20 MPa 50 MPa 50 MPa 70 MPa


Tương thích điện từ (EMC)
See next page, EMC Appendix'

Điều kiện cung cấp điện và tải
Điện áp nguồn là 24V,R ≤ (Us-12V)/Imax k
trong đó Imax=23 mA
Điện áp nguồn tối đa: 42VDC
Phạm vi tải truyền thông kỹ thuật số: 230 ~ 600Ω

Kết nối điện
Tuyến cáp M20×1.5; thiết bị đầu cuối thích hợp cho dây dẫn 0,5 ~ 2,5 mm2.

Kết nối quá trình
Kết nối quy trình tiêu chuẩn: ren trong NPT 1/2. Bộ điều hợp có sẵn cho ren ngoài NPT 1/2, G1/2, M20×1.5 và cổng chân không KF16.

Mô tả kết nối quá trình (Mã 1)

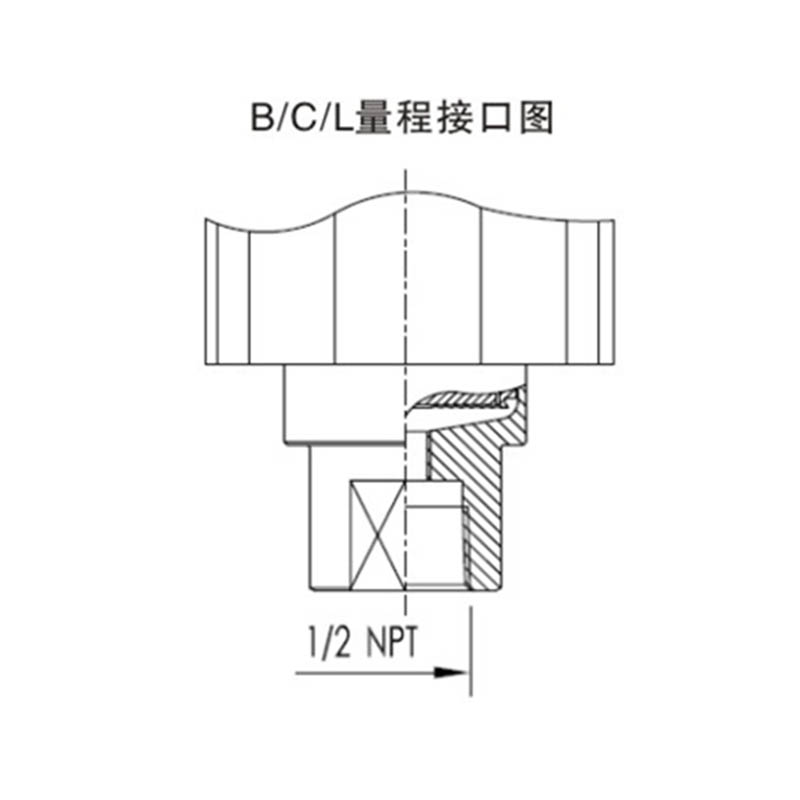

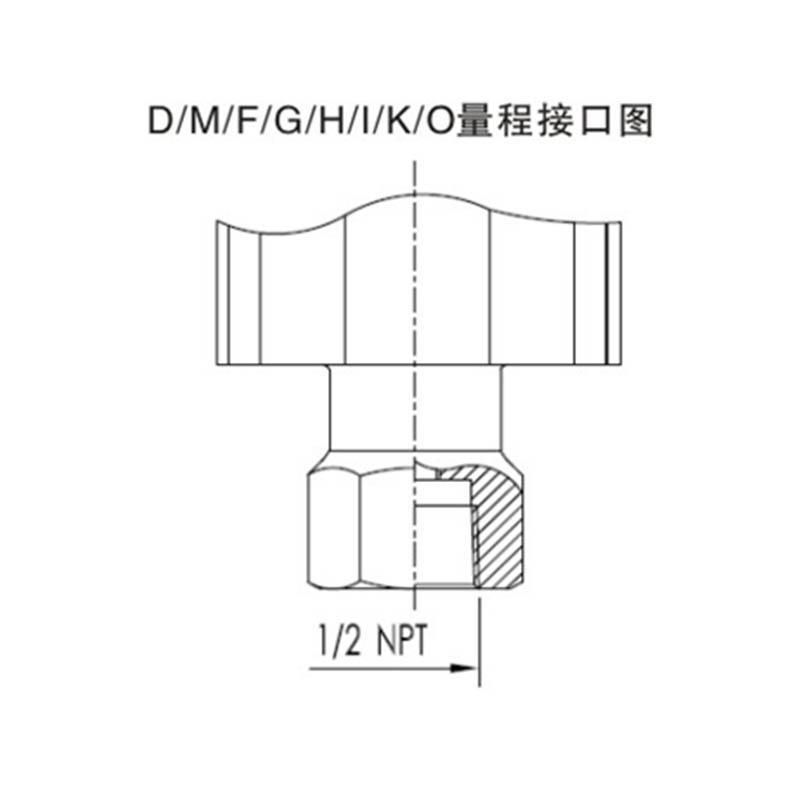

Định dạng chuẩn (Mã 1)
100064-Mjut 100054-1-6F2j
Biểu mẫu giao diện phái sinh
100045-Q4KA 100035-1-16L4 100026-Pa9e 100017-x8c5 100008-qbyJ

Bảng mã mẫu và thông số kỹ thuật

Lựa chọn máy phát áp lực 3051T
1 G Đo áp suất
A Áp suất tuyệt đối
2 Độ chính xác đầu ra
U Lỗi cơ bản ±0,04% 4‑20mA với giao tiếp HART
B Lỗi cơ bản ±0,075% 4‑20mA với giao tiếp HART
A Lỗi cơ bản ± 0,05% 4‑20mA với giao tiếp HART
C Lỗi cơ bản ± 0,01% 4‑20mA với giao tiếp HART
N Đầu ra tương tự 4‑20mA
3 Đo áp suất
B 0‑0,6kPa ~ 6kPa / (0‑60 ~ 600 mmH₂O) / (0‑6 ~ 60mbar)
C 0‑2kPa ~ 40kPa / (0‑200 ~ 4000 mmH₂O) / (0‑20 ~ 400mbar)
D 0‑2,5kPa ~ 250kPa / (0‑0,25 ~ 25 mH₂O) / (0‑25 ~ 2500mbar)
F 0‑30kPa ~ 3MPa / (0‑3 ~ 300 mH₂O) / (0‑0,3 ~ 30bar)
G 0–0,1 MPa ~ 10 MPa (0–1 ~ 100 bar)
H 0–0,21 MPa ~ 21 MPa (0–2,1 ~ 210 bar)
I 0–0,4 MPa ~ 40 MPa (0–4 ~ 400 bar)
J 0–0,6 MPa ~ 60 MPa (0–6 ~ 600 bar)
L 0–2 kPa ~ 40 kPa (0–200 ~ 4000 mmH₂O / 0–20 ~ 400 mbar). Chỉ có áp suất tuyệt đối
M 0–2,5 kPa ~ 250 kPa (0–25 ~ 2500 mbar). Chỉ có áp suất tuyệt đối
N 0–30 kPa ~ 3 MPa (0–0,3 ~ 30 bar). Chỉ có áp suất tuyệt đối
4 Vật liệu màng / Chất lỏng làm đầy
A Thép không gỉ 316L/dầu silicon
B Thép không gỉ 316L / dầu fluoride
C Hastelloy C / dầu silicon
D Hastelloy C / dầu fluoride
5 Kết nối quá trình
1 Ren trong NPT 1/2"

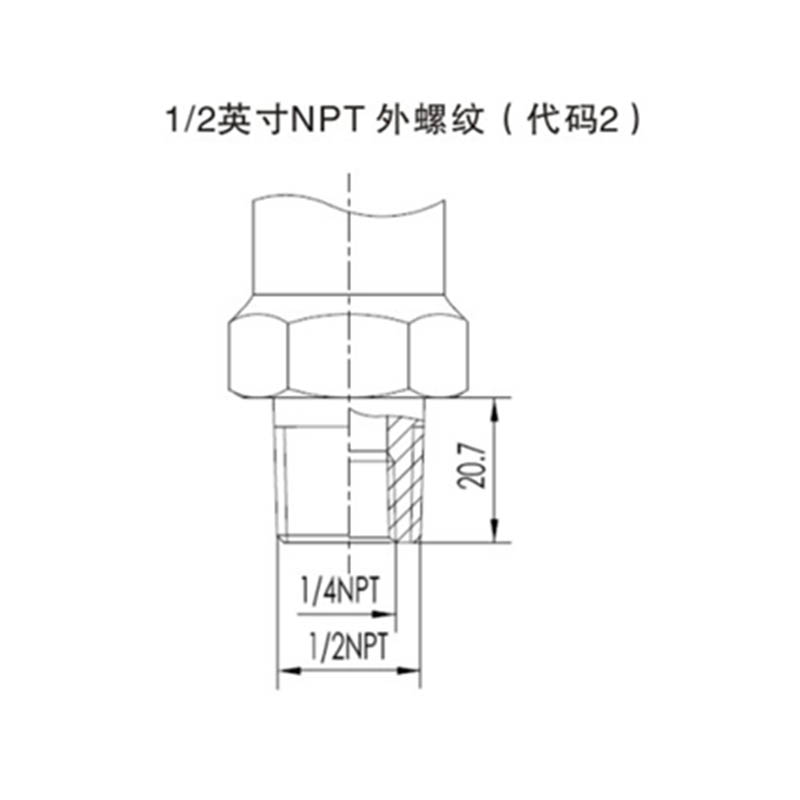

2 Ren ngoài 1/2" NPT (có ren ngoài 1/4" NPT)

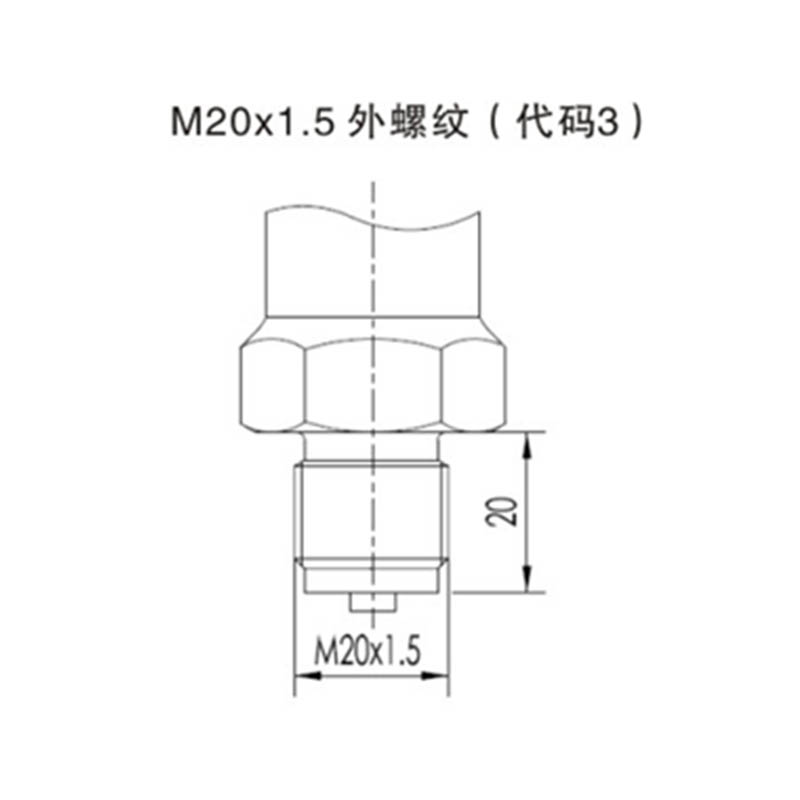

3 Ren ngoài M20×1.5

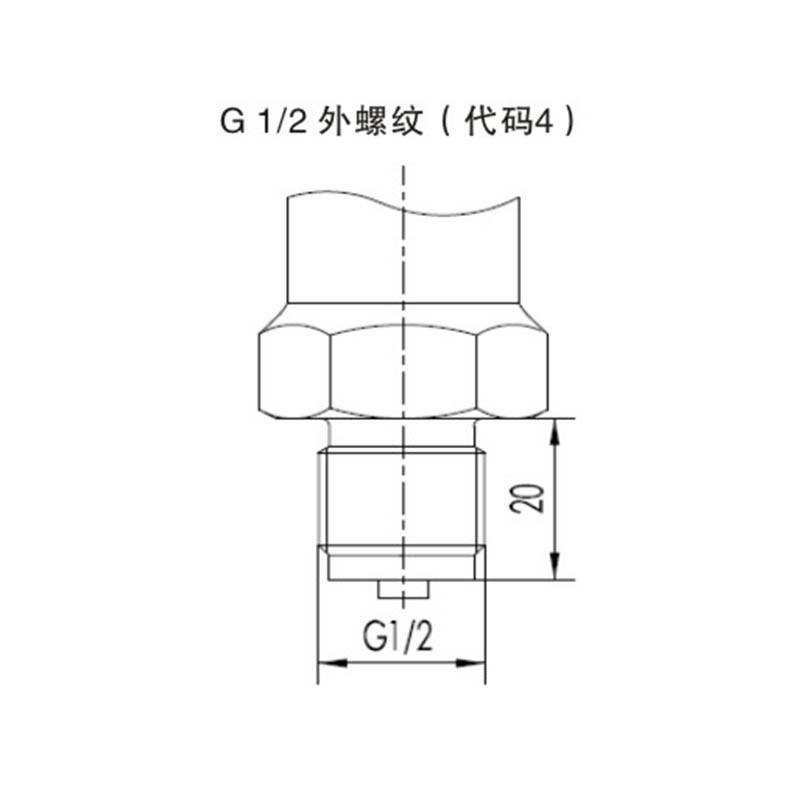

4 Ren ngoài G1/2

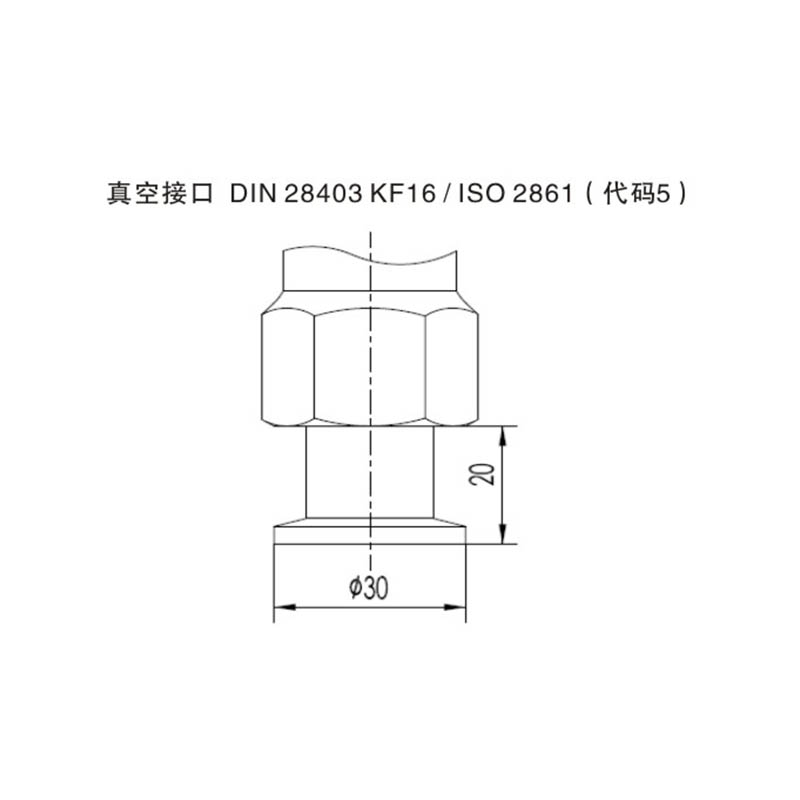

5 Kết nối chân không DIN 28403 KF16 / ISO 2861

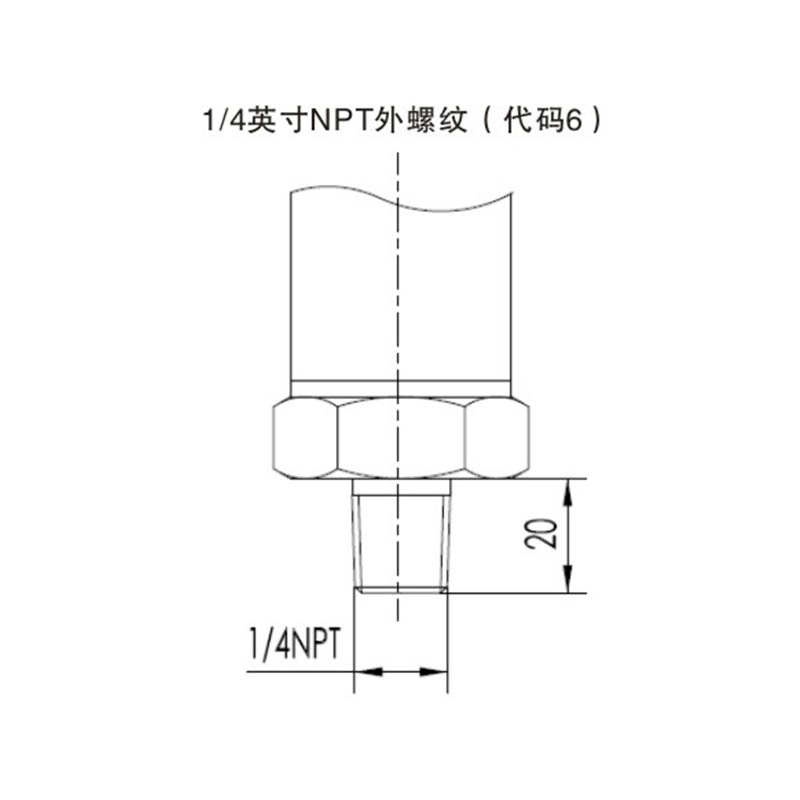

6 Ren ngoài 1/4" NPT
6 Chức năng đặc biệt
N không có
P Chống sét
O Xử lý không dầu (để đo oxy: nạp dầu bằng fluoride, vòng đệm FKM, <6 MPa, <60 °C)
7 Giá đỡ
N không có
1 Thép không gỉ
2 Thép cacbon mạ kẽm
8 Hiển thị
N Không hiển thị
2 LCD có đèn nền (−20 °C)
3 Màn hình OLED (−40 °C)
9 Xử lý chống cháy nổ
N Phiên bản tiêu chuẩn
A Loại an toàn nội tại, NEPSI
D Loại chống cháy, NEPSI (không bao gồm tuyến cáp chống cháy)
10 Tùy chọn bổ sung
D Thiết bị nhập cáp chống cháy
E Thiết bị vào cáp tăng cường an toàn
V Phiên bản điện áp thấp
S Vỏ hoàn toàn bằng thép không gỉ

Lưu ý:
Lưu ý 1: Mã phạm vi tương ứng với giao diện XG3051T; mã phạm vi tương ứng với phiên bản áp suất tuyệt đối XG3051T.
Lưu ý 2: Kết nối chân không DIN 28403 KF16 / ISO 2861 chỉ áp dụng cho phạm vi trong phạm vi 2,5 bar.

Mục Mô tả
Vật liệu Màng ngăn: Thép không gỉ 316L, Hastelloy C
Quá trình kết nối: thép không gỉ 316L
Chất lỏng làm đầy: Dầu silicon
Vỏ máy phát: Hợp kim nhôm với lớp phủ nhựa epoxy
Vòng đệm vỏ: Cao su nitrile (NBR)
Bảng tên: thép không gỉ 304
cân nặng 1,6kg (không có màn hình LCD, giá đỡ và kết nối xử lý)
Đánh giá bảo vệ bao vây IP67


Lịch trình tương thích điện từ

Không. Mục kiểm tra Tiêu chuẩn cơ bản Điều kiện kiểm tra Mức độ hiệu suất
1 Phát xạ bức xạ (Vỏ bọc) GB/T 9254-2008 Bảng 5 30 MHz~1000 MHz Vượt qua
2 Phát xạ tiến hành (Cổng nguồn DC) GB/T 9254-2008 Bảng 1 0,15 MHz ~ 30 MHz Vượt qua
3 Miễn dịch ESD GB/T 17626.2-2006 4 kV (Tiếp điểm) / 8 kV (Không khí) B
4 Miễn nhiễm trường điện từ RF GB/T 17626.3-2006 10 V/m (80 MHz~1 GHz) A
5 Khả năng miễn nhiễm từ trường tần số công suất GB/T 17626.8-2006 30 A/phút A
6 Miễn dịch điện nhanh thoáng qua / bùng nổ GB/T 17626.4-2008 2 kV (5/50 ns, 5 kHz) B
7 tăng cường miễn dịch GB/T 17626.5-2008 1 kV (đường dây nối đất) / 2 kV (đường dây nối đất) (1,2/50 碌s) B
8 Miễn nhiễm nhiễu loạn do trường RF gây ra GB/T 17626.6-2008 3 V (150 kHz~80 MHz) A

Lưu ý:
(1) Mức độ hiệu suất A: Hiệu suất bình thường được duy trì trong giới hạn thông số kỹ thuật trong quá trình thử nghiệm.
(2) Mức độ hiệu suất B: Sự suy giảm tạm thời hoặc mất chức năng/hiệu suất có thể xảy ra trong quá trình thử nghiệm và tự phục hồi. Điều kiện hoạt động thực tế, bộ nhớ và dữ liệu không thay đổi.
