Lưu lượng kế dạng nêm dòng XG-LX

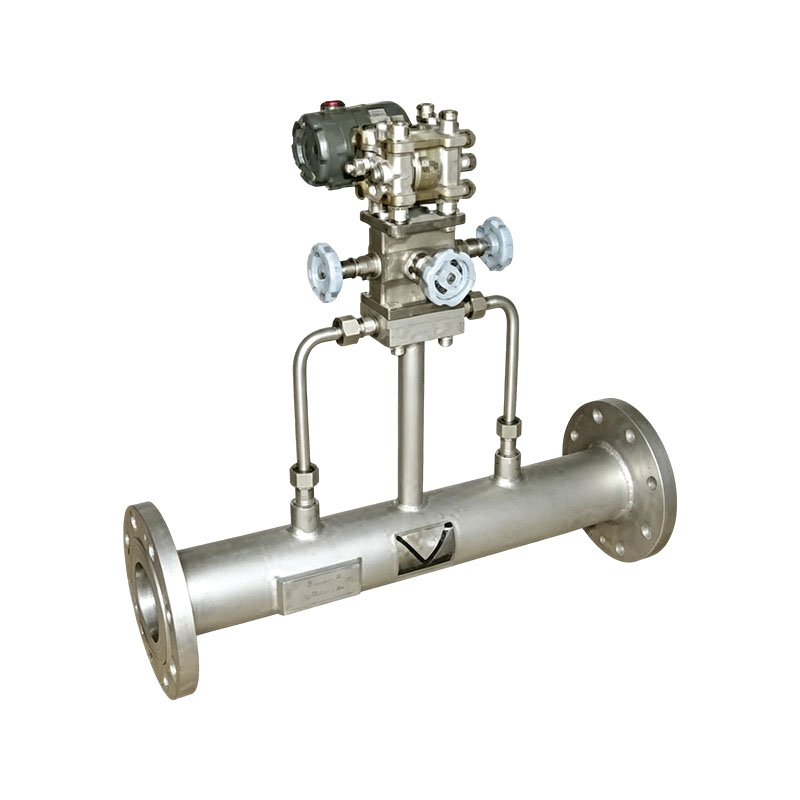

Hệ thống lưu lượng kế dạng nêm XG-LX là hệ thống đo lưu lượng chênh lệch áp suất thế hệ mới nhất của công ty chúng tôi. Nó đáp ứng các yêu cầu đo lường của hầu hết các chất lỏng, bao gồm chất lỏng, khí và hơi nước sạch. Nó đặc biệt thích hợp để đo các chất lỏng khó đo bằng máy đo lưu lượng truyền thống, chẳng hạn như bột giấy, bùn, bùn dầu, dầu nhiên liệu, dầu cặn, nhựa than đá và các chất lỏng và huyền phù có độ nhớt cao khác dễ bị kết tinh và bụi bẩn. Do đó, hệ thống lưu lượng kế hình nêm được sử dụng rộng rãi để đo môi trường có độ nhớt cao, số Reynold thấp trong các lĩnh vực như dầu khí, hóa chất, điện và công nghiệp nhẹ.

Tính năng sản phẩm:
1. Việc sử dụng các thành phần dòng chảy hình chữ “V” có thể loại bỏ các khu vực ứ đọng và ngăn ngừa tắc nghẽn trong hệ thống.
2. Số Reynolds có nhiều ứng dụng, và thậm chí ở số Reynolds là 500, nó vẫn duy trì mối quan hệ bình phương giữa chênh lệch áp suất và tốc độ dòng chảy.
3. Dễ dàng cài đặt, sử dụng và bảo trì.
4. Độ chính xác đo cao, độ không đảm bảo mở rộng của hiệu chuẩn dòng chảy: ± 0,5% ~ ± 0,2% (hiệu chuẩn nước hoặc hiệu chuẩn dầu).
5. Độ ổn định lâu dài là tốt, được người dùng ca ngợi là công cụ có tỷ lệ lỗi bằng 0.
6. Đồng hồ đo loại chia một lần; thay thế nêm (ở giữa) có thể mở rộng phạm vi.
7. Phong cách đa dạng:
Loại thông thường: Trong phạm vi 1:10, sai số phi tuyến của hệ số lưu lượng là ≤± 1%.
Loại hiệu suất cao: Độ không đảm bảo mở rộng hiệu chuẩn lưu lượng trong phạm vi 1:3 là ± 0,5%~± 0,2%.
8. Giá trị cảnh báo quá áp và giá trị cảnh báo áp suất thấp có thể được đặt theo tình hình áp suất tại chỗ. Khi xảy ra tình huống quá áp hoặc áp suất thấp trong quá trình sử dụng, thiết bị sẽ tự động phát ra âm thanh và ánh sáng cảnh báo, ngăn ngừa hiệu quả các tai nạn an toàn sản xuất do quá áp.

Ngành ứng dụng:
1. Công nghiệp hóa dầu: Đo độ nhớt cao và các phương tiện dạng hạt như dầu thô, dầu nặng, dầu cặn, bùn than, v.v.; nó là một công cụ điều tiết thường được sử dụng trong thiết bị lọc dầu.
2. Mỏ luyện kim: Đo bùn, nước rửa than, khí lò cao/lò luyện cốc; phù hợp với điều kiện làm việc có nhiều bụi và hạt rắn.
3. Nhiệt điện: Nhiên liệu nồi hơi, bùn khử lưu huỳnh, giám sát dòng nước tro, có khả năng chịu được nhiệt độ cao và chất lỏng bẩn.
4. Xử lý nước môi trường: Đo nước thải, hồi lưu bùn và nước thải có chứa tạp chất, có cấu trúc tự xả hình nêm không dễ bị lắng đọng bùn.

Liên hệ với chúng tôi
TRƯỚCV：Không có bài viết trướcSAU：Lưu lượng kế Dilbar XG-DRB
Câu hỏi thường gặp Thông số hiệu suất

Câu hỏi 1: Nguyên lý của lưu lượng kế dạng nêm là gì và ưu điểm lớn nhất của nó là gì?
A: Thuộc về lưu lượng kế tiết lưu áp suất chênh lệch, chất lỏng chảy qua khối nêm hình chữ V trong đường ống và tạo ra chênh lệch áp suất trước và sau khối nêm. Tốc độ dòng chảy được tính toán dựa trên chênh lệch áp suất. Ưu điểm cốt lõi: Không có góc chết, hiệu ứng tự xả, có khả năng đo môi trường bẩn có độ nhớt cao và chứa hạt rắn, đo ổn định ngay cả ở số Reynolds thấp và hỗ trợ phát hiện dòng chảy hai chiều.

Câu 2: Các yêu cầu đối với phần ống thẳng của lưu lượng kế hình nêm là gì?
A: Yêu cầu chiều dài ngắn hơn tấm lỗ, thường là 5D ở phía trước và 3D ở phía sau (D là đường kính trong của đường ống); Khuỷu tay, van và bộ giảm tốc có thể làm xáo trộn trường dòng chảy, vì vậy hãy cố gắng tránh chúng càng nhiều càng tốt; Trong quá trình lắp đặt, các góc nhọn của nêm phải hướng xuống dưới để đảm bảo các hạt rắn di chuyển trơn tru và tránh tích tụ.

Câu hỏi 3: Trong trường hợp nào việc đo lường lưu lượng truy cập không chính xác?
A: Các nguyên nhân thường gặp: ① Tắc nghẽn, tích tụ chất lỏng và rò rỉ đường ống áp lực; ② Sự mài mòn và đóng cặn của nêm làm thay đổi diện tích tiết lưu; ③ Phạm vi máy phát và cấu hình tham số căn bậc hai không chính xác; ④ Độ nhớt của môi trường khác biệt đáng kể so với điều kiện hiệu chuẩn. Ưu tiên kiểm tra độ kín của các thông số đường ống xung và máy phát.

Q4: Lưu lượng kế dạng nêm có cần bảo trì thường xuyên không?
A: Không có bộ phận chuyển động, chi phí bảo trì hàng ngày thấp. Nên thường xuyên thổi và làm sạch đường ống áp lực trong điều kiện bụi rắn/cao; Mở van cân bằng nhóm ba van để bảo vệ máy phát trong quá trình tắt máy lâu dài; Khi thổi đường ống cần tháo lưu lượng kế để tránh xỉ hàn làm trầy xước bề mặt khối nêm ảnh hưởng đến độ chính xác.

Thông số kỹ thuật hiệu suất: (Đối với kích thước trên DN300, vui lòng liên hệ với công ty chúng tôi)

người mẫu Đường kính danh nghĩa (mm) Tỷ lệ nêm h/D Phạm vi dòng chảy (m³/h) Chiều dài (mm) Áp suất làm việc (MPa) Nhiệt độ trung bình (°C) Độ chính xác hiệu chuẩn nước (hoặc hiệu chuẩn dầu) Tiêu chuẩn mặt bích
XG-LX-G-15 15 0,2 ~ 0,5 0,28 ~ 2,7 600 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-25 25 0,2 ~ 0,5 0,8 ~ 7,5 600 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-40 40 0,2 ~ 0,5 1,5 ~ 21 700 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-50 50 0,2 ~ 0,5 3 ~ 33 700 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-80 80 0,2 ~ 0,5 6 ~ 75 800 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-100 100 0,2 ~ 0,5 17 ~ 100 800 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-150 150 0,3 ~ 0,5 45 ~ 310 1000 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-200 200 0,3 ~ 0,5 68 ~ 460 1000 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-250 250 0,3 ~ 0,5 109 ~ 865 1200 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-300 300 0,3 ~ 0,5 155 ~ 1225 1200 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
