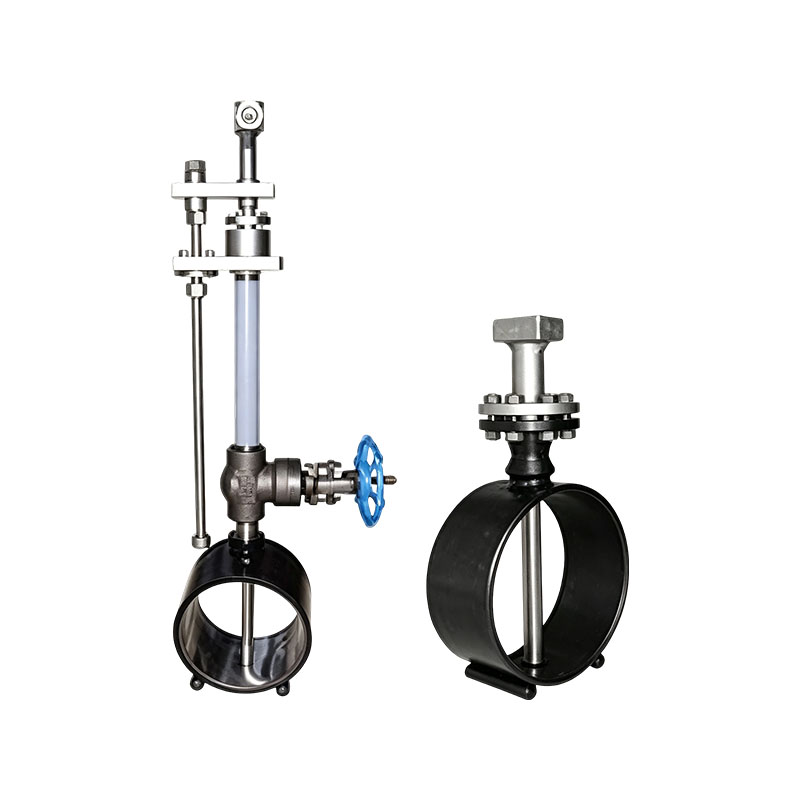

Lưu lượng kế Dilbar XG-DRB

Đồng hồ đo lưu lượng đồng nhất XG-DRB Dearbar là một loại đồng hồ đo lưu lượng plug-in mới sử dụng nguyên lý chênh lệch áp suất để đo lưu lượng và tuân theo phương trình Bernoulli: Q=KxCx root DP. Nó hiện được quốc tế công nhận là máy đo lưu lượng chính xác, có thể lặp lại và đáng tin cậy nhất để phát hiện lưu lượng một lần. Cấu trúc đơn giản, lắp ráp và tháo rời dễ dàng, tổn thất áp suất thấp, chi phí sử dụng và bảo trì thấp làm cho nó trở thành một lưu lượng kế tiết kiệm năng lượng và đáng được khuyến khích và sử dụng. Đặc biệt trong trường hợp đường ống có đường kính lớn hơn 200 mm, ưu điểm của lưu lượng kế ống trung bình là rõ ràng hơn. Được sử dụng rộng rãi trong các ngành công nghiệp như điện, luyện kim và hóa dầu.

Nguyên tắc làm việc:
Lưu lượng kế vận tốc không đổi XG-DRB Dearbar đo lưu lượng qua chênh lệch áp suất được tạo ra trước và sau đầu dò cảm biến độc đáo của nó. Khi chất lỏng chảy qua đầu dò, vùng phân phối áp suất cao được tạo ra ở phía trước, cao hơn một chút so với áp suất tĩnh của đường ống. Theo nguyên lý phương trình Bernoulli, vận tốc của chất lỏng tăng lên khi nó chảy qua đầu dò và vùng phân bố áp suất thấp được tạo ra ở phía sau đầu dò, nơi áp suất thấp hơn một chút so với áp suất tĩnh của đường ống. Sau khi chất lỏng chênh lệch áp suất chảy qua đầu dò, các xoáy xuất hiện ở cả hai phía của đầu dò và một phần chân không được tạo ra ở phía sau đầu dò. Áp suất cao trung bình ở vùng áp suất cao được truyền đến buồng áp suất dương của thiết bị đo chênh áp thông qua ống dẫn áp suất cao đầu dò; Áp suất thấp trung bình ở vùng áp suất thấp được truyền đến buồng áp suất âm của thiết bị đo chênh áp thông qua ống dẫn áp suất thấp của đầu dò. Dụng cụ đo chênh lệch áp suất đo sự chênh lệch giữa áp suất cao trung bình và áp suất thấp trung bình, và sau khi tính căn bậc hai, nó phản ánh độ lớn của tốc độ dòng chảy trung bình của chất lỏng. Vận tốc dòng chảy trung bình tỷ lệ thuận với tốc độ dòng chảy và sau đó có thể được sử dụng để tính tốc độ dòng thể tích hoặc tốc độ dòng khối của chất lỏng trong đường ống.

Tính năng sản phẩm:
1. Nhiều phương tiện ứng dụng và phạm vi đo rộng. Thích hợp cho nhiều chất lỏng khác nhau (khí, lỏng, hơi nước), có đường kính từ 38mm đến 15000mm, áp suất tối đa 40MPa và nhiệt độ tối đa 550 ° C trở lên. Khi được yêu cầu, nó cũng có thể đảm bảo ± 0,1%, đặc biệt thích hợp cho việc kiểm soát quy trình công nghiệp;
2. Cấu trúc đơn giản và trọng lượng nhẹ;
3. Dễ dàng cài đặt và tháo rời, chi phí thấp và có thể được cài đặt và bảo trì trực tuyến;
4. Yêu cầu thấp đối với phần ống thẳng. Yêu cầu về chiều dài của đoạn ống thẳng tương đối thấp so với tấm lỗ, thường có đường kính khoảng 10 đến 25 lần;
5. Mất áp suất thấp và tiết kiệm năng lượng đáng kể. Tổn thất áp suất không thể phục hồi là 2% đến 15% tổn thất áp suất tín hiệu, chỉ bằng 1/10 tổn thất áp suất không thể phục hồi của các đồng hồ đo lưu lượng lỗ thường được sử dụng. Chi phí vận hành hàng năm là 1/40 đến 1/50 tấm lỗ;
6. Hệ số chất lỏng không đổi (K), tín hiệu đo ổn định và dao động nhỏ;
7. Độ chính xác cao và độ ổn định lâu dài tốt;
8. Bản thân phép đo áp suất đầu dò có khả năng chống tắc nghẽn và đầu dò được thiết kế với cấu trúc cường độ cao khoang kép một mảnh;
9. Giao diện người-máy thân thiện, đầu đồng hồ LCD xoay 360 độ; Nó có thể hiển thị tốc độ dòng chảy tức thời, tốc độ dòng tích lũy, tỷ lệ phần trăm biểu đồ thanh, v.v.

Các lĩnh vực ứng dụng chính:
1. Đo không khí sơ cấp và thứ cấp trong nhà máy điện
2. Đo khí lò cao;
3. Đo ethane, ethylene, khí tự nhiên, v.v;
4. Đo khí, nitơ, oxy, v.v;
5. Đo khí nén:
6. Đo hơi bão hòa, hơi áp suất cao và áp suất thấp:
7. Đo nước máy, nước tuần hoàn, v.v.
