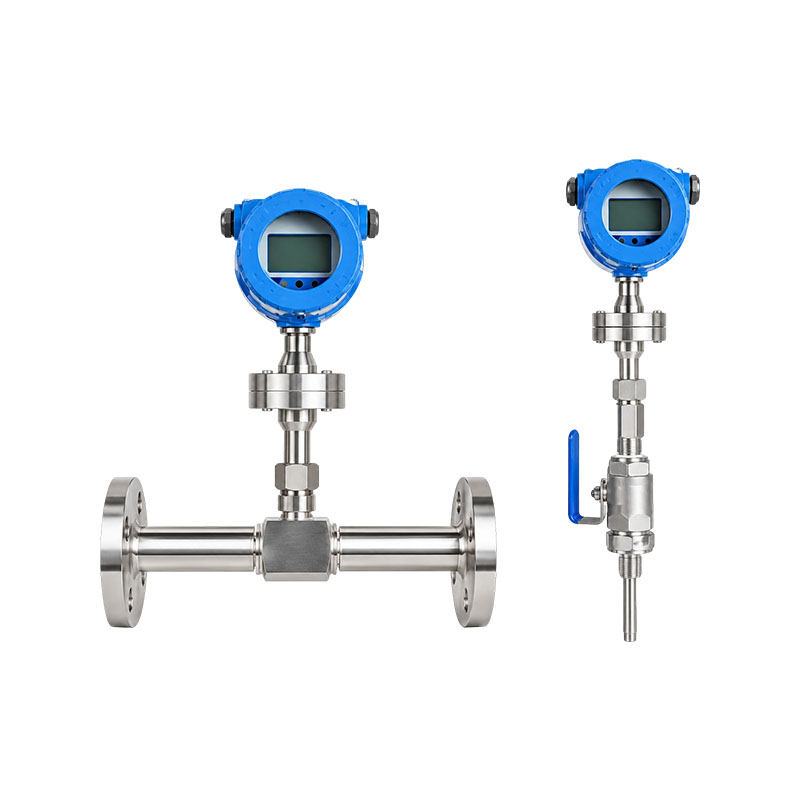

Máy đo lưu lượng khối khí nhiệt dòng XG-RSL

Đồng hồ đo lưu lượng khối khí nhiệt dòng XG-RSL được phát triển dựa trên tốc độ hấp thụ nhiệt của chất lỏng liên quan trực tiếp đến tốc độ dòng khối và có nhiều ứng dụng.

Nguyên tắc làm việc:
Lưu lượng kế/công tắc dòng chảy dòng XG-RSL là lưu lượng kế dựa trên nguyên lý khuếch tán nhiệt. Nghĩa là, khi một chất lỏng chảy qua vật nóng, lượng nhiệt bị mất bởi vật nóng tỷ lệ thuận với tốc độ dòng chảy của chất lỏng. Cụ thể, cảm biến của lưu lượng kế này có hai RTD cấp tiêu chuẩn, một RTD dùng làm nguồn nhiệt và một dùng để đo nhiệt độ chất lỏng. Khi chất lỏng chảy qua, chênh lệch nhiệt độ giữa hai chất có mối quan hệ phi tuyến tính với tốc độ dòng chảy và thiết bị có thể chuyển đổi mối quan hệ này thành đầu ra tuyến tính của tín hiệu lưu lượng đo được.

Tính năng sản phẩm:
1. Áp dụng công nghệ cảm biến RTD bạch kim được cấp bằng sáng chế có độ ổn định cao;
2. Áp dụng công nghệ độc quyền "đóng gói cấu trúc cân bằng" và tự bù nhiệt độ trung bình;
3. Các thuật toán độc quyền có thể đạt được độ tuyến tính cao, độ lặp lại cao và độ chính xác cao;
4. Tỷ lệ phạm vi là 1000: 1 và có thể mở rộng theo yêu cầu của người dùng;
5. Nó có thể đạt được phép đo đường kính ống lớn và tốc độ dòng chảy nhỏ, với tốc độ dòng chảy tối thiểu thấp bằng 0 và độ phân giải 0,001m/s,
Đo vận tốc dòng chảy thấp rất nhạy;
6. Không có bộ phận chuyển động; hiệu ứng rung có thể được bỏ qua;
7. Yêu cầu đối với đoạn ống thẳng không cao, 1-2D:
8. Nó độc lập với nhiệt độ và áp suất của môi trường, và có thể đo trực tiếp tốc độ dòng khối mà không cần bù nhiệt độ và áp suất;
9. Thuật toán nhiệt độ cao độc quyền; nhiệt độ trung bình có thể đạt tới 510°C;
10. Hỗ trợ hiệu chỉnh động 12 điểm cho tín hiệu giao thông, tích hợp hiệu chỉnh 10 điểm;
11. Hiệu chỉnh động trực tuyến đầu ra dòng điện/điện áp;
12. Không nhạy cảm với các hạt nhỏ như bụi;
13. Thiết kế và lựa chọn thuận tiện, cài đặt và sử dụng dễ dàng, tải và dỡ hàng trực tuyến không bị gián đoạn và bảo trì dễ dàng.

Ngành ứng dụng:
1. Ngành dầu khí
Trao đổi năng lượng; Thu hồi khí từ giếng nạp; Đo khí; Phân tích chất lượng khí; Kiểm tra rò rỉ; Đo khí tự nhiên; Giám sát khí đốt.
2. Ngành điện
Đo khí trong quá trình phân phối khí trong hệ thống nhiên liệu; Đo các loại khí khác nhau trong nồi hơi và hệ thống phụ trợ; Đo gas trên bếp gas; Đo hydro; Đo không khí sơ cấp và thứ cấp trong lò cao của nhà máy điện.
3. Công nghiệp hóa chất
Giám sát lưu thông khói; Đo lưu lượng khí trong hệ thống lấy mẫu; Đo lưu lượng khí của quạt hút cảm ứng; Đo khí amoniac trong nhà máy sản xuất phân bón; Đo tốc độ dòng khí khác nhau trong các nhà máy sản xuất pin.
4. Công nghiệp luyện kim
Đo nạp khí trong nhà máy thép; Đo khí lò cao trong luyện kim; đo khí lò luyện cốc trong nhà máy luyện cốc; đo lường và kiểm soát khí đốt lò nung (khí lò cao, khí luyện cốc, khí tự nhiên, v.v.) trong nhà máy cán thép; Kiểm soát các loại khí như hydro, oxy và amoniac trong lò tôi xử lý nhiệt.
5. Công nghiệp giấy và bột giấy
Đo khí trong hệ thống xử lý nước thải; Giám sát lưu lượng khói; Nồi hơi thu hồi không khí cấp 2/ cấp 3; Đo lượng khí và không khí cung cấp cho nồi hơi.
6. Ngành thực phẩm và dược phẩm
Việc bổ sung không khí trong lành trong quá trình xử lý; xử lý CO2 trong nhà máy bia; Tốc độ dòng khí nóng trong máy tiệt trùng bình sữa; Đo lưu lượng khí trong quá trình oxy hóa nhiệt; Hệ thống thông gió; Lượng khí nạp, khí thải và điều khiển quá trình của nồi hơi.
7. Bảo vệ môi trường
Đo khí trong quá trình sử dụng khí sinh học; Đo khí clo trong quá trình xử lý clo; Đo khí trong bể sục khí trong quá trình xử lý nước thải; Giám sát lượng phát thải SO2 và NOX từ ống khói.
8. Các ngành khác
Đo khí nén nhà máy; Quá trình đốt bột than với nhiên liệu kiểm soát tỷ lệ bột/khí; Kiểm soát dòng khí nóng từ máy mài đứng trong ngành xi măng.

Liên hệ với chúng tôi
TRƯỚCV：Lưu lượng kế cân bằng loại XG-PHLSAU：Máy đo lưu lượng chênh lệch áp suất động loại XG-DBL
Câu hỏi thường gặp Thông số hiệu suất

Câu hỏi 1: Đồng hồ đo lưu lượng khối khí nhiệt có yêu cầu bù nhiệt độ và áp suất không?
Đ: Không cần. Nó dựa trên nguyên lý khuếch tán nhiệt để đo trực tiếp tốc độ dòng khối khí, không bị ảnh hưởng bởi sự dao động nhiệt độ và áp suất khí. Nó có thể xuất trực tiếp tốc độ dòng thể tích ở điều kiện tiêu chuẩn, loại bỏ sự cần thiết của các mô-đun bù nhiệt độ và áp suất bổ sung.

Câu hỏi 2: Có thể đo được các giọt chất lỏng, độ ẩm cao hoặc môi trường hơi không?
A: Không thể đo hơi nước hoặc chất lỏng; Chỉ thích hợp cho pha khí khô. Nếu khí mang theo một số lượng lớn các giọt chất lỏng ngưng tụ, chất lỏng bám vào cảm biến sẽ thay đổi đặc tính tản nhiệt, gây ra hiện tượng trôi đọc và thậm chí làm hỏng đầu dò. Nên lắp đặt bộ tách khí-lỏng ở phía trước trong điều kiện ẩm ướt.

Câu 3: Những thay đổi về thành phần khí có ảnh hưởng đến độ chính xác của phép đo không?
Đáp: Tôi sẽ làm vậy. Thiết bị được cài đặt theo các thông số độ dẫn nhiệt của khí hiệu chuẩn (như không khí, nitơ) khi xuất xưởng. Những thay đổi về thành phần khí và độ dẫn nhiệt sẽ gây ra sai sót. Điều kiện làm việc với các bộ phận thay đổi thường xuyên đòi hỏi phải đặt lại các tham số trung bình hoặc hiệu chuẩn lại.

Q4: Các yêu cầu để lắp đặt các đoạn ống thẳng là gì?
A: Nói chung, yêu cầu đoạn ống thẳng ở thượng nguồn ≥ 10D và hạ lưu ≥ 5D, trong đó D là đường kính trong của đường ống. Các khuỷu tay, van và bộ giảm tốc ngược dòng có thể làm gián đoạn trường dòng chảy, đồng thời rút ngắn các đoạn ống thẳng có thể gây ra biến động dòng chảy và giảm độ chính xác. Tránh rung lắc mạnh và tích tụ chất lỏng trong quá trình lắp đặt.

Mục Đặc điểm kỹ thuật
Phạm vi đo 0–120 Nm/s (20°C, 101,33 kPa)
Độ chính xác ±1% số đọc, ±0,5% toàn thang đo
Tỷ lệ đầu hôm Thông thường là 100:1 (phụ thuộc vào phạm vi lưu lượng đã hiệu chỉnh)
Phạm vi đường kính ống 10mm – 6000mm
ứng dụng Thích hợp cho nhiều loại khí đơn hoặc hỗn hợp; bụi, nhiều cát, ẩm ướt và các loại khí ăn mòn khác nhau
Nhiệt độ môi trường xung quanh −40°C đến 85°C (không có màn hình); −30°C đến 70°C (có màn hình); độ ẩm < 90% RH
Nhiệt độ trung bình −40°C đến 100°C; −40°C đến 200°C; −40°C đến 450°C; −40°C đến 510°C
Đường kính cảm biến φ3, φ2,5
Đường kính đầu dò kiểu chèn φ19 (chuẩn), φ16, φ12
Vật liệu cảm biến Thép không gỉ 316, Hastelloy, titan
Vật liệu thăm dò (vỏ bảo vệ) Thép không gỉ 316 (tiêu chuẩn), Hastelloy
Đo lưu lượng Đo lưu lượng trung bình hai chiều
Đầu ra tương tự Dòng chảy: 4–20 mA DC; Nhiệt độ: 4–20 mA DC; tối đa. tải 1000 Ω
Đầu ra xung Tổng đầu ra xung
Tuyến tính hóa Bàn phím 12 đoạn hiệu chỉnh phi tuyến; Hiệu chỉnh phi tuyến tích hợp 10 đoạn
Truyền thông Đầu ra nối tiếp RS232 / RS485
Nguồn điện 24 VDC/600 mA; 220VAC/2W; 110 VAC / 3 W
báo động 1–2 đầu ra rơle, 5 A / 220 V, 5 A / 30 VDC; bàn phím có thể lập trình
Màn hình LCD Màn hình LCD lớn: Lưu lượng tức thời 7 chữ số, lưu lượng tổng 8 chữ số
Áp suất quá trình 1,6 MPa (tối đa 20 MPa)
Kiểu cài đặt Kiểu chèn (khớp nén, van bi lắp nén, kết nối mặt bích); loại nội tuyến (mặt bích, kết nối ren)
Đánh giá chống cháy nổ An toàn nội tại (ia II CT5); chống cháy (Ex d II CT4)
Xếp hạng bảo vệ IP65

XG-RSL Máy đo lưu lượng khí nhiệt
Đường kính danh nghĩa —XXX 100 nghĩa là DN100
Kiểu lắp G Loại nội tuyến
C Kiểu chèn 1 Kết nối chủ đề
2 Kết nối mặt bích
3 Kết nối van bi mặt bích
Phạm vi nhiệt độ 1 -40oC ~ 100oC
2 -40oC ~ 200oC
3 -40oC ~ 450oC
4 -40oC ~ 510oC
Áp suất danh nghĩa A 0 ~ 0,6 MPa
B 0 ~ 1 MPa
C 0 ~ 1,6 MPa
D 0 ~ 2,5 MPa
E 0 ~ 4 MPa
F 0 ~ 6,4 MPa
G 0 ~ 10 MPa
H 0 ~ 16 MPa
Điều kiện quy trình 0 Tiêu chuẩn
1 Chống ăn mòn
2 Chống cháy nổ
3 Nhiệt độ cao
Đầu ra tín hiệu 1 Không có đầu ra
2 4 ~ 20 mA
3 MODBUS RS485
Nguồn điện 1 điện xoay chiều 220v
2 24V DC
