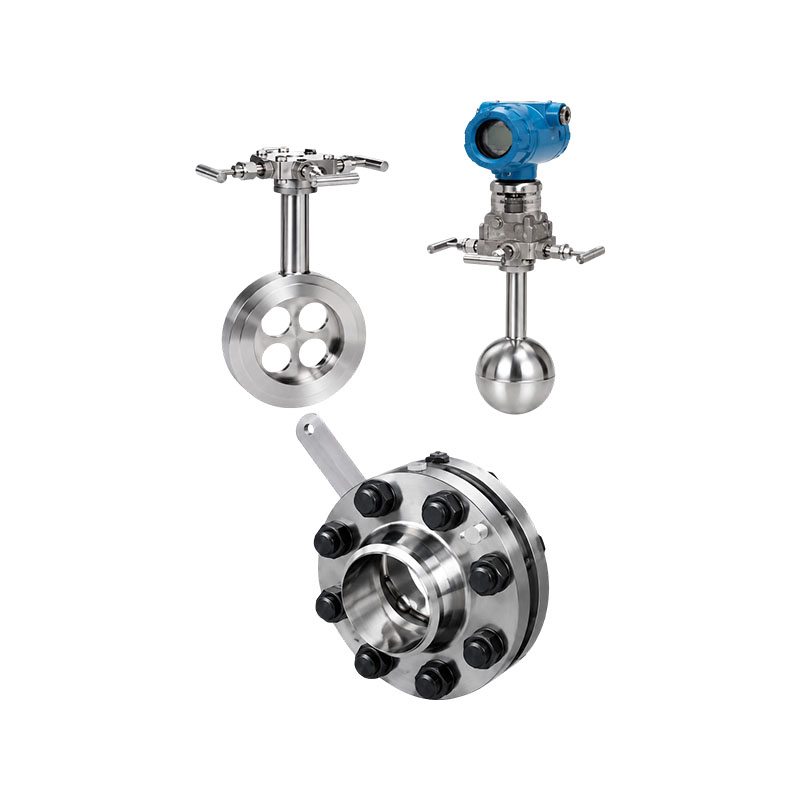

Lưu lượng kế cân bằng loại XG-PHL đã cải tiến đáng kể thiết bị tiết lưu truyền thống và có các đặc tính quan trọng của chỉnh lưu cân bằng. Các thiết bị tiết lưu truyền thống chỉ có một khẩu độ dòng chảy, khiến chất lỏng mất đi dòng chảy lý tưởng sau khi tiết lưu, do đó không tận dụng được hết các ưu điểm của đồng hồ đo lưu lượng chênh lệch áp suất. Đồng hồ đo lưu lượng cân bằng áp dụng cho hầu hết các phép đo chất lỏng và thể hiện một cuộc cách mạng trong công nghệ đo chất lỏng. Hiện nay, đồng hồ đo lưu lượng cân bằng đã được sử dụng rộng rãi trong các ngành công nghiệp như dầu khí, hóa chất, luyện kim, điện, khí tự nhiên và xử lý nước.
Nguyên tắc làm việc:
Lưu lượng kế cân bằng là lưu lượng kế chênh lệch áp suất mang tính cách mạng hoạt động theo nguyên tắc tương tự như các lưu lượng kế chênh lệch áp suất khác, dựa trên nguyên lý chuyển đổi năng lượng trong đường ống kín; trong điều kiện chất lỏng lý tưởng, tốc độ dòng chảy trong đường ống tỷ lệ thuận với căn bậc hai của chênh lệch áp suất. Tốc độ dòng chảy trong đường ống có thể được tính toán dựa trên phương trình Bernoulli bằng cách đo giá trị chênh lệch áp suất. Cảm biến lưu lượng cân bằng là một bộ chỉnh lưu tiết lưu dạng đĩa xốp được lắp đặt trên mặt cắt ngang của đường ống, với kích thước và sự phân bổ của từng lỗ được tùy chỉnh dựa trên các công thức đặc biệt và dữ liệu thử nghiệm, được gọi là số lỗ. Khi chất lỏng đi qua các lỗ chức năng của đĩa sẽ được cân bằng và chỉnh lưu; dòng xoáy sẽ được giảm thiểu và một chất lỏng gần đúng lý tưởng sẽ được hình thành. Thông qua thiết bị đo áp suất, có thể thu được tín hiệu chênh lệch áp suất ổn định và tốc độ dòng thể tích và tốc độ dòng khối có thể được tính theo phương trình Bernoulli.
Tính năng sản phẩm:
1. Độ tuyến tính cao và độ lặp lại tốt. Cảm biến lưu lượng cân bằng có cấu trúc xốp đối xứng, có thể cân bằng trường dòng chảy, giảm dòng điện xoáy, rung động và nhiễu tín hiệu. Độ ổn định của trường dòng chảy được cải thiện đáng kể và độ tuyến tính cao gấp 5-10 lần so với tấm lỗ. Độ lặp lại tăng 54%, tức là 0,15%. Từ hiệu suất toàn diện của nó, đồng hồ đo lưu lượng cân bằng thuộc loại đồng hồ đo lưu lượng cao cấp.
5: Khi tỷ lệ phạm vi là 1, độ tuyến tính có thể đạt ± 0,3%;
7: Khi tỷ lệ phạm vi là 1, độ tuyến tính có thể đạt tới ± 0,5 %.
10: Khi tỷ lệ phạm vi là 1, độ tuyến tính có thể đạt tới ± 1,0%.
2. Yêu cầu thấp đối với phần ống thẳng. Do trường dòng chảy ổn định và tốc độ phục hồi áp suất gấp đôi so với tấm tiết lưu, cảm biến lưu lượng cân bằng giúp giảm đáng kể yêu cầu đối với các đoạn ống thẳng. Các đoạn ống thẳng phía trước và phía sau thường là 3D và 1D, có chiều dài tối thiểu dưới 0,5D, do đó loại bỏ một số lượng lớn các đoạn ống thẳng, đặc biệt là những đoạn ống làm bằng vật liệu đặc biệt và đắt tiền.
3. Giảm tổn thất áp suất vĩnh viễn. Thiết kế cân bằng đối xứng xốp giúp giảm lực cắt hỗn loạn và sự hình thành xoáy, giảm tổn thất động năng và giảm tổn thất áp suất vĩnh viễn 2,5 lần so với các tấm lỗ trong cùng điều kiện đo, nhờ đó tiết kiệm đáng kể chi phí năng lượng vận hành. Nó là một công cụ tiết kiệm năng lượng đáng được quảng bá rộng rãi.
4. Chống bụi bẩn và không dễ bị tắc. Thiết kế cân bằng đối xứng xốp giúp giảm sự hình thành lực cắt hỗn loạn và dòng xoáy, giảm đáng kể sự hình thành vùng chết, đảm bảo vật liệu bẩn đi qua nhiều lỗ và giảm nguy cơ tắc nghẽn lỗ chất lỏng. 5. Có thể thay thế trực tiếp tấm lỗ. Nó có phương pháp sử dụng và hình thức tương tự như tấm lỗ, vì vậy nó có thể được thay thế trực tiếp mà không có bất kỳ thay đổi nào về đường ống hoặc dụng cụ liên quan. Nó rất phù hợp cho việc chuyển đổi EMS đo năng lượng của toàn bộ nhà máy để thay thế tấm lỗ bằng đồng hồ đo lưu lượng cân bằng.
6. Phạm vi đo lưu lượng rộng. Theo kết quả thực nghiệm, cân bằng hoạt động của lưu lượng kế sao cho tốc độ dòng của nó dao động từ tối thiểu đến siêu âm, với số Reynolds tối thiểu dưới 200 và số Reynolds tối đa lớn hơn 107; Giá trị beta có thể được chọn từ 0,5 đến 0,90.
7. Ổn định lâu dài là tốt. Do lực cắt hỗn loạn giảm đáng kể, ma sát trực tiếp giữa môi trường và phần tử tiết lưu giảm đáng kể và giá trị β của nó không thay đổi trong một thời gian dài. Toàn bộ thiết bị không có bộ phận chuyển động nên có thể duy trì sự ổn định trong thời gian dài.
8. Có thể đo môi trường nhiệt độ cao và áp suất cao. Giống như các tấm tiết lưu và các thiết bị tiết lưu khác, nhiệt độ và áp suất làm việc phụ thuộc vào vật liệu và cấp độ của đường ống và mặt bích. Nhiệt độ làm việc có thể đạt tới 850 ° C và áp suất làm việc có thể đạt tới 42MPa.
9. Có thể đo tạp chất trong điều kiện làm việc phức tạp. Do thiết kế cấu trúc độc đáo, nó có hiệu suất đặc biệt và có thể thực hiện khí-lỏng hai pha, nhiều loại khí hỗn hợp khác nhau (như khí đốt, khí sinh học, khí than, v.v.), nhiều loại khí nhiệt độ thấp khác nhau (như LNG, nitơ lỏng, oxy lỏng, hydro lỏng, clo lỏng, ethylene hóa lỏng, khí dầu mỏ hóa lỏng, v.v.), môi trường hai pha khí-lỏng (như độ ẩm), bùn, dòng nước nhiều pha, dòng nước rung, môi trường nhiễu điện từ và hai chiều lưu lượng (vì lưu lượng kế cân bằng hoàn toàn đối xứng ở cả hai bên).
Ngành ứng dụng:
1. Công nghiệp hóa dầu: Đo lưu lượng chất lỏng, khí, hơi
2. Nhiệt điện: đo hơi lò hơi, nước tuần hoàn và khí
3. Luyện kim: khí lò cao, nước làm mát, khí xử lý
4. Xử lý nước: nước thải công nghiệp, nước tinh khiết, khí nén
