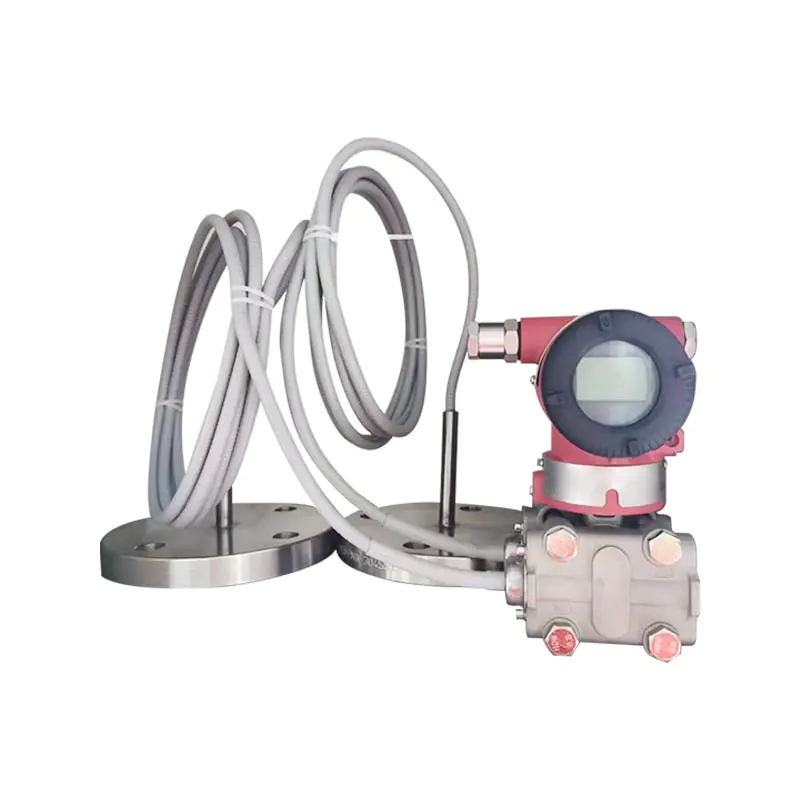

Máy phát từ xa chênh lệch áp suất XG3051DP

Câu hỏi 1: Mục đích chính của bộ phát từ xa mặt bích kép XG3051DP để đo là gì?
A: Chủ yếu được sử dụng để đo chênh lệch áp suất; thường được sử dụng để đo mức chất lỏng, tốc độ dòng chảy và mật độ trung bình trong bể kín. Cấu trúc cách ly mao dẫn mặt bích đôi, thích hợp cho độ nhớt cao, dễ kết tinh, ăn mòn mạnh và môi trường nhiệt độ cao, để tránh tắc nghẽn và ăn mòn trung bình của thân cảm biến, đầu ra HART 4-20mA và giao diện với hệ thống DCS / PLC.
Câu hỏi 2: Nguyên nhân dẫn đến điểm 0 không chính xác và độ lệch số sau khi lắp đặt mặt bích kép là gì?
Trả lời: Sự trôi dạt có thể được gây ra bởi sự thay đổi nhiệt độ môi trường, sự nén mao dẫn, sự kết tinh và đóng cặn màng cũng như cài đặt thông số di chuyển không chính xác. Sau khi cài đặt, việc di chuyển điểm 0 tại chỗ phải được thực hiện; Tránh ép và uốn bán kính nhỏ của mao mạch; Khi nhiệt độ vận hành thay đổi đáng kể, hãy tăng độ giảm chấn của thiết bị một cách thích hợp.
Câu 3: Làm thế nào để chọn vật liệu của màng ngăn mặt bích?
A: Thép không gỉ 316L được chọn cho điều kiện làm việc bình thường; Phương tiện ăn mòn có thể được lựa chọn từ hợp kim Hastelloy và màng tantalum. Khi đặt hàng, hãy cung cấp tên phương tiện, nhiệt độ và áp suất để dễ dàng kết hợp chất lỏng làm đầy màng ngăn và mao mạch.
Q4: Những điều cấm kỵ khi lắp đặt ống mao dẫn là gì?
Trả lời: Không được phép cắt hoặc uốn cứng ống mao dẫn; bán kính uốn tối thiểu là > 50 mm và không thể bị ép, va đập. Ống mao dẫn chứa đầy chất lỏng bịt kín bên trong. Một khi nó bị hỏng và rò rỉ, thiết bị sẽ trực tiếp bị hỏng và không thể sửa chữa tại chỗ.

Hướng dẫn kết nối quy trình để chuyển tiếp đơn phương mà không cần mặt bích chuyển tiếp

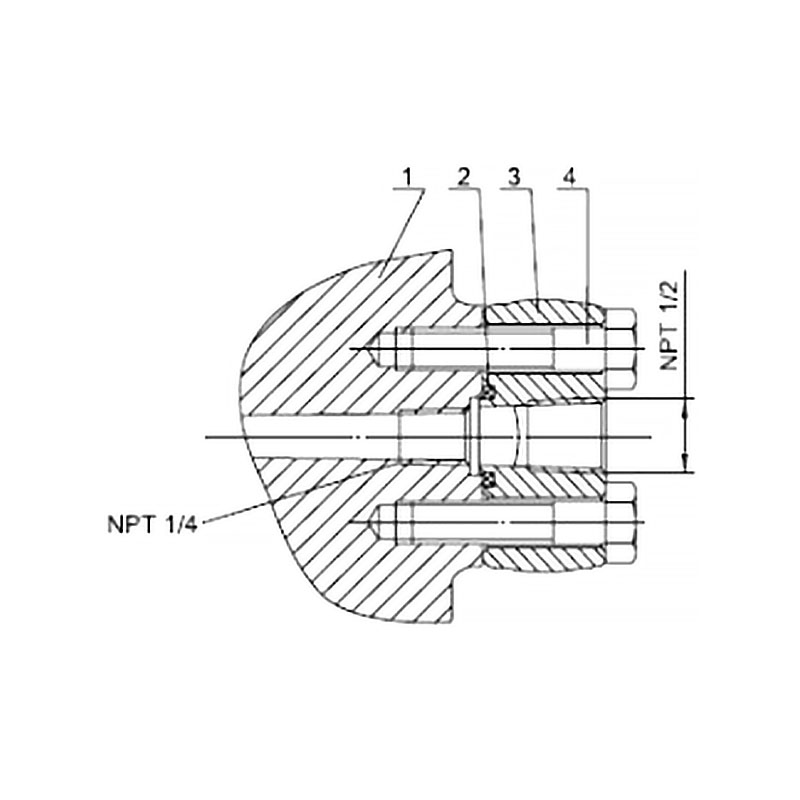

Mặt bích hình elip bằng thép không gỉ 1/2-NPT (Mã 1)		1. Mặt bích buồng áp suất
		2. Vòng đệm chữ O
		3. Kết nối mặt bích hình elip NPT 1/2
		4. Bu lông

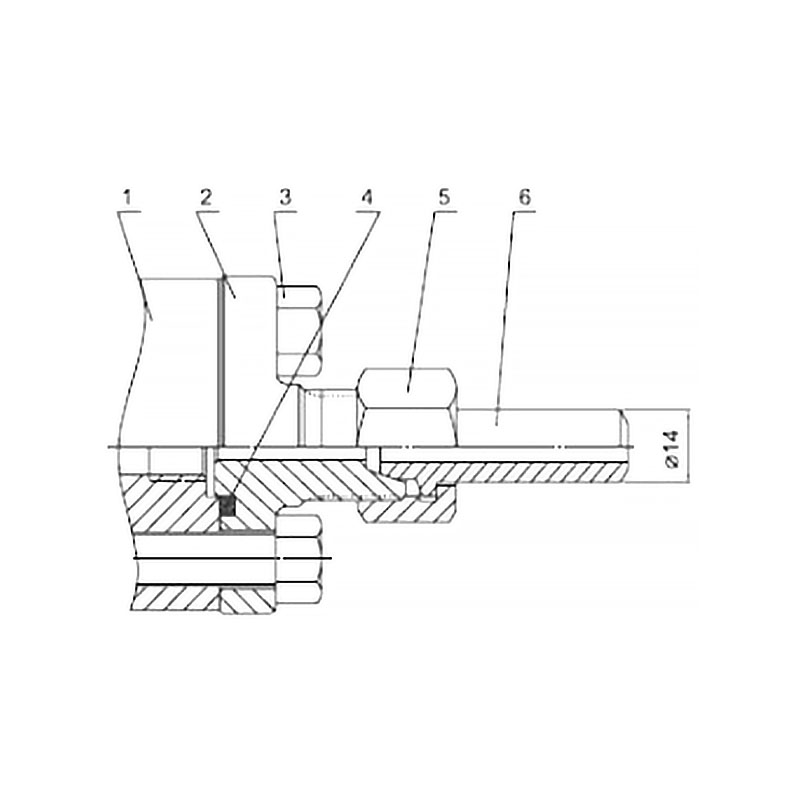

Đầu nối chữ T bằng thép không gỉ M20x1.5 (Mã 2)		1. Mặt bích buồng áp suất
		2. Lắp ren nam hình chữ T M20×1.5
		3. Bu lông
		4. Vòng chữ O
		5. Đai ốc M20×1.5
		6. Ống dẫn áp suất

Thông số đo lường: Áp suất chênh lệch, mức chất lỏng

Phạm vi tối thiểu của máy phát từ xa phải là giá trị lớn hơn giữa các phạm vi tối thiểu trong Bảng 1 và Bảng 2.
Phạm vi điều chỉnh không được nhỏ hơn phạm vi tối thiểu. Phạm vi tối đa của máy phát từ xa phải là giá trị nhỏ hơn giữa phạm vi tối đa của thân máy phát và áp suất định mức của mặt bích mức.

Tín hiệu đầu ra
Đầu ra DC HART 2 dây, 4–20 mA, giao tiếp kỹ thuật số; giao thức HART được xếp chồng lên tín hiệu DC 4–20 mA.
Giới hạn tín hiệu đầu ra: Imin = 3,9 mA, Imax = 20,5 mA

Hằng số giảm chấn của thành phần bộ khuếch đại là 0,1 s; hằng số thời gian của cảm biến và mặt bích phốt từ xa nằm trong khoảng từ 0,2 ~ 6 giây, tùy thuộc vào phạm vi cảm biến, tỷ lệ phạm vi, chiều dài mao dẫn và độ nhớt của chất lỏng đổ đầy.
Hằng số thời gian có thể điều chỉnh bổ sung nằm trong khoảng từ 0,1 ~ 60 giây.

Thân máy phát có thể được cố định ở bất kỳ vị trí nào. Điều kiện lắp đặt tối ưu là giữ cho trục mặt bích của quá trình thẳng đứng. Độ lệch vị trí sẽ gây ra sự dịch chuyển số 0 có thể sửa được. Vỏ điện tử có thể xoay tới 360° và vít định vị có thể cố định nó ở bất kỳ vị trí góc nào.
Mặt bích bịt kín từ xa kết nối với mặt bích tương ứng tuân thủ các tiêu chuẩn ANSI/DIN. Mặt bích giao phối phải được trang bị một miếng đệm mềm và các bu lông và đai ốc lắp đặt (bu lông và đai ốc là tùy chọn cho người dùng).
Đối với bộ phát tín hiệu từ xa kép, cụm mao dẫn và mặt bích bịt kín từ xa phải được lắp đặt trong môi trường có cùng nhiệt độ môi trường càng nhiều càng tốt.
Bán kính uốn tối thiểu của mao quản là 75 mm. Việc cuộn dây bị nghiêm cấm!

Điều kiện môi trường

Quá trình giới hạn nhiệt độ trung bình
Nhiệt độ trung bình: -30~400°C

Lưu ý: Cần đặc biệt chú ý đến bất kỳ giá trị nào vượt quá phạm vi nhiệt độ và áp suất trên; những điều này có thể được đáp ứng thông qua
thiết kế đặc biệt.

Điều kiện nguồn và tải
Điện áp nguồn là 24V
R<(Us-12V) /Imax kQ 2
trong đó Imax=23 mA
Điện áp nguồn tối đa: 42VDC
Điện áp nguồn tối thiểu: 12VDC, 15VDC (màn hình LCD có đèn nền)
Phạm vi tải truyền thông kỹ thuật số: 250 ~ 600Q

Lưu ý: (1) Mô tả mức hiệu suất: Trong quá trình thử nghiệm, hiệu suất là bình thường trong giới hạn thông số kỹ thuật.
(2) B Mô tả mức hiệu suất: Trong quá trình thử nghiệm, các chức năng hoặc hiệu suất tạm thời giảm hoặc biến mất nhưng có thể tự phục hồi; điều kiện hoạt động, lưu trữ và dữ liệu thực tế không thay đổi.

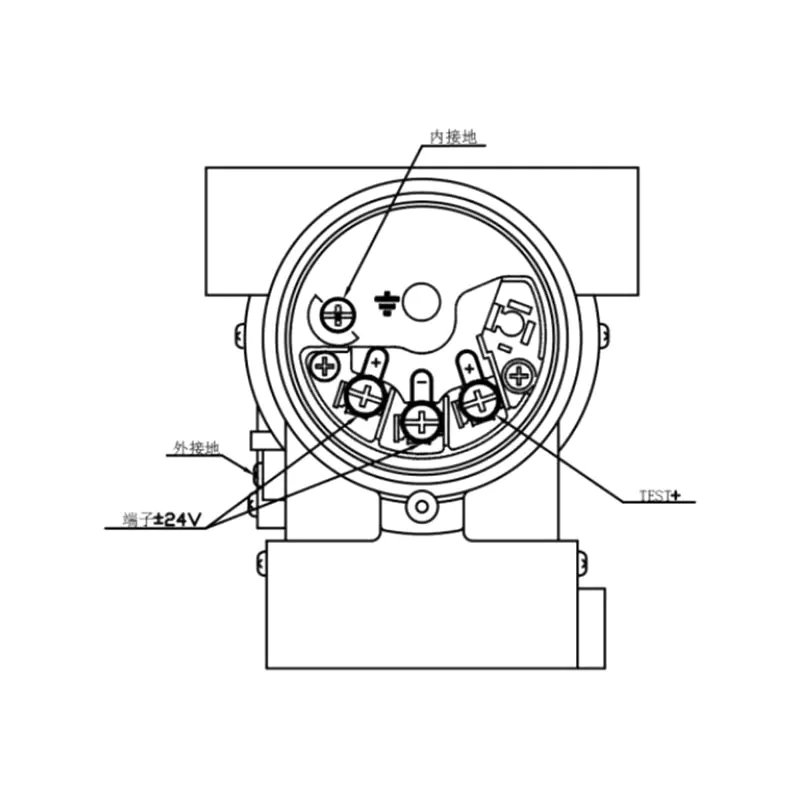

Hình 5: Sơ đồ kết nối điện

Lưu ý: Chức năng giao diện nhanh tương đương với thiết bị đầu cuối tín hiệu.

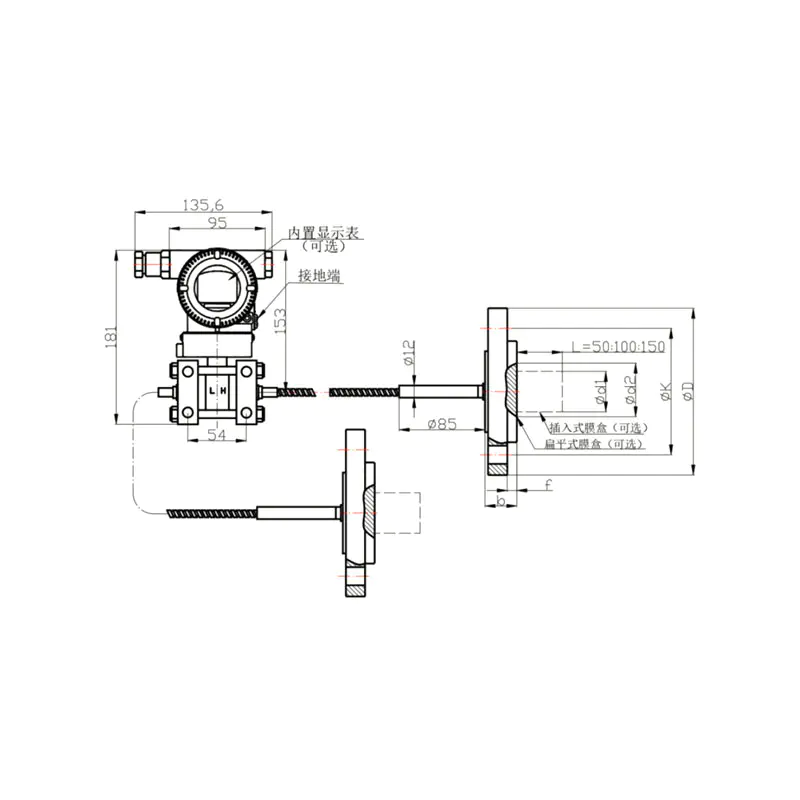

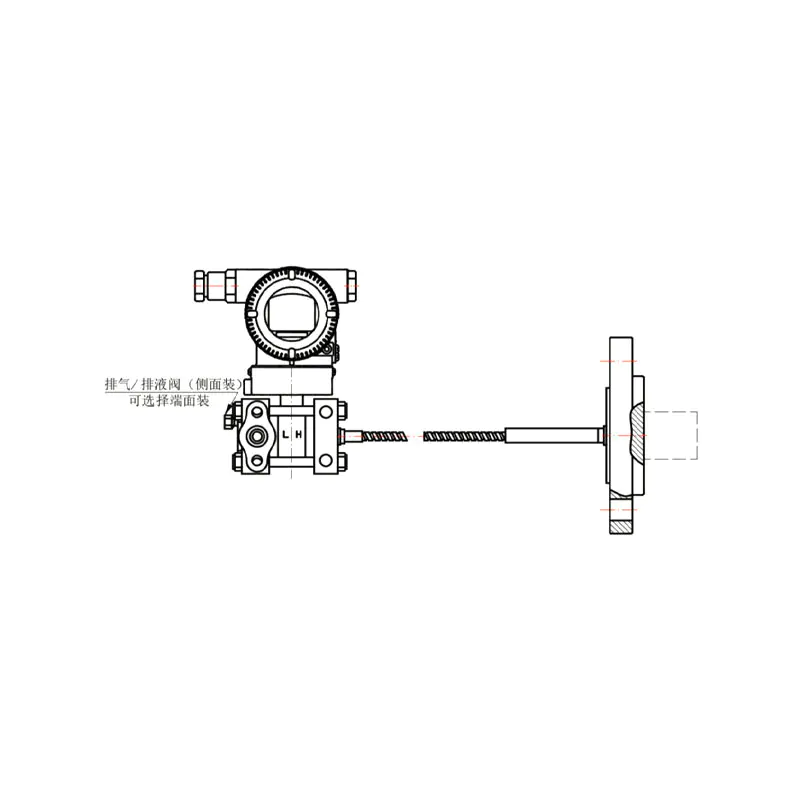

Bản vẽ 1: Bản vẽ lắp ráp con dấu từ xa áp suất chênh lệch hai mặt cơ bản	Bản vẽ 2: Bản vẽ lắp ráp con dấu từ xa áp suất chênh lệch một mặt cơ bản

Lưu ý:
(1) Cụm phốt từ xa chênh lệch áp suất loại cơ bản một mặt có thể được lắp đặt ở phía áp suất cao hoặc phía áp suất thấp của thân máy phát.
(2) Phương pháp lắp đặt thân máy phát cho các cụm bịt ​​kín từ xa loại cơ bản một mặt hoặc hai mặt cũng giống như phương pháp lắp đặt của bộ phát áp suất chênh lệch dòng XG3051DP.

Lưu ý:Usercanoptionallyequipinsaatonbosannut.

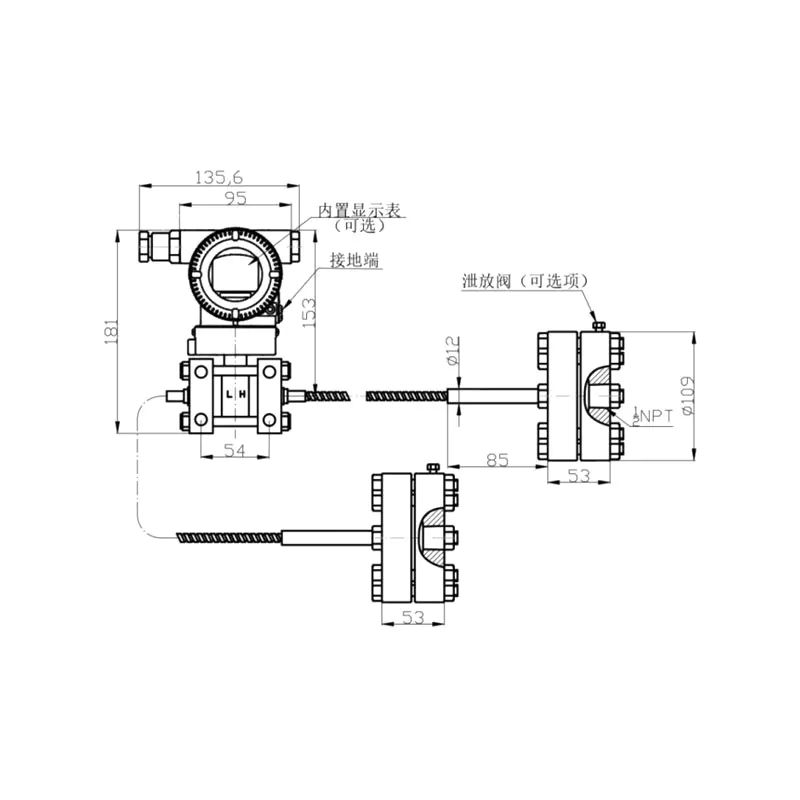

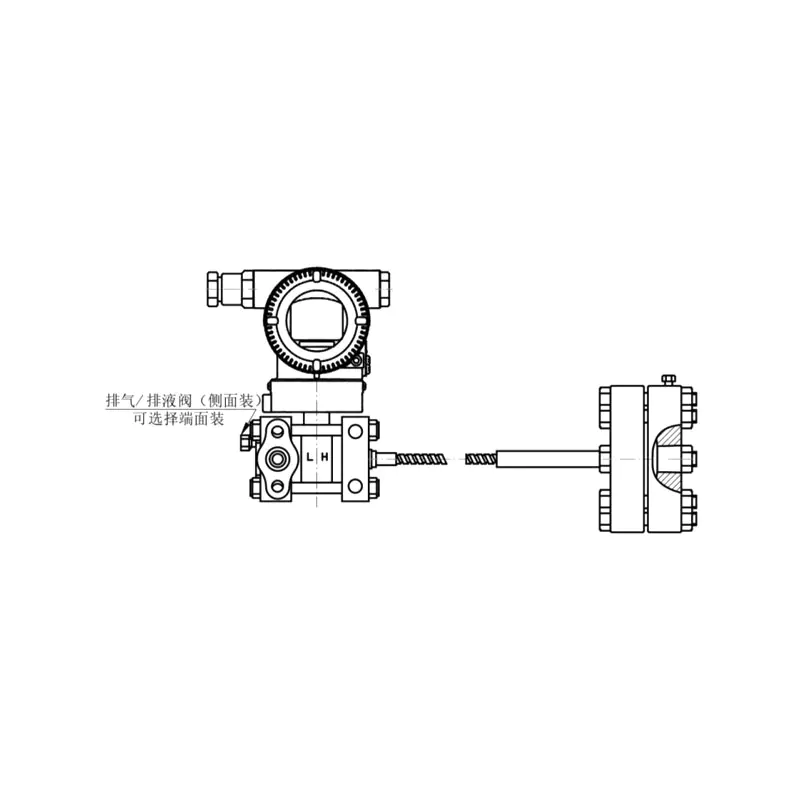

Hình 3	Hình 4 Cụm làm kín từ xa áp suất chênh lệch được gắn bằng ren một mặt

Lưu ý:
(1) Có thể lắp đặt cụm bịt kín từ xa áp suất chênh lệch gắn bằng ren một mặt ở phía áp suất cao hoặc phía áp suất thấp của thân máy phát.
(2) Phương pháp lắp đặt thân máy phát cho các cụm bịt kín từ xa chênh lệch áp suất gắn ren một mặt và hai mặt cũng giống như phương pháp lắp đặt của bộ phát áp suất chênh lệch dòng XG3051DP.
