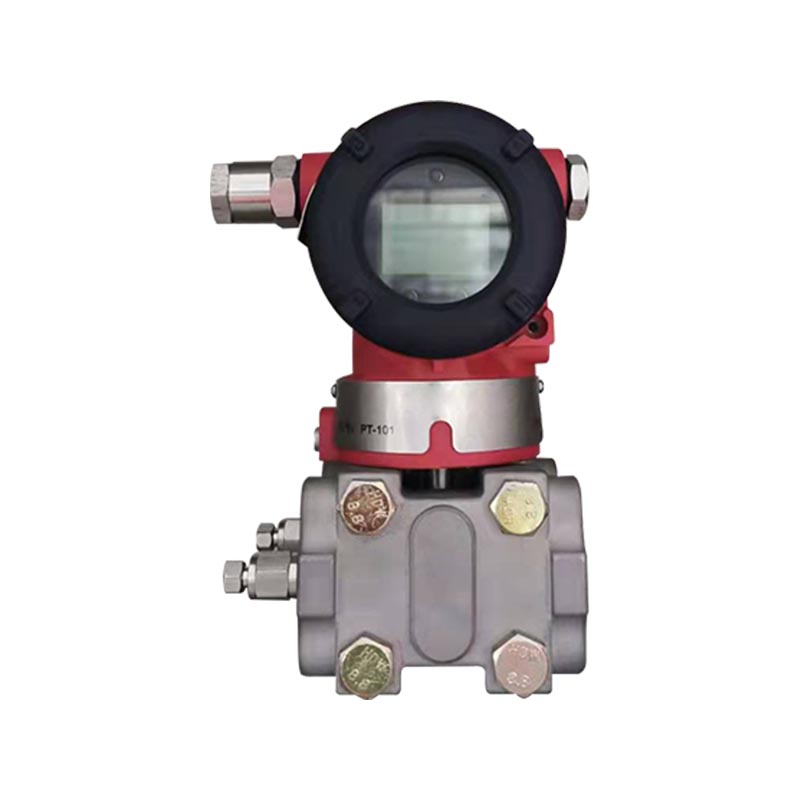

Máy phát áp suất chênh lệch XG3051DP

Giới thiệu sản phẩm:
XG3051DP thuộc dòng máy phát áp suất vi sai thông minh điện dung dòng 3051 được sản xuất trong nước, áp dụng nguyên lý cảm biến điện dung để chuyển đổi chênh lệch áp suất của môi trường đo thành tín hiệu tiêu chuẩn HART 4-20mA. Nó có thể được sử dụng để đo các thông số quá trình như chênh lệch áp suất, mức chất lỏng, tốc độ dòng chảy, mức chất lỏng trong thùng kín, chênh lệch áp suất đường ống, v.v. Nó được sử dụng rộng rãi trong các hệ thống điều khiển DCS và PLC.

Ngành ứng dụng:
1. Công nghiệp hóa dầu: mức chất lỏng của ấm phản ứng, tốc độ dòng chảy của đường ống, chênh lệch áp suất của bộ lọc, mức chất lỏng của bể, được sử dụng rộng rãi trong điều kiện chống cháy nổ.
2. Công nghiệp điện: giám sát hệ thống nồi hơi và tua bin trong nhà máy điện, tốc độ dòng hơi và nước, áp suất âm lò, mức chất lỏng thùng chứa và chênh lệch áp suất bộ lọc.
3. Xử lý nước/bảo vệ môi trường: quy trình lọc nước và nước thải, mức bể, tốc độ dòng chảy đường ống, chênh lệch áp suất bộ lọc.
4. Công nghiệp luyện kim: Đo chênh lệch áp suất chất lỏng, mức chất lỏng trung bình và dòng chảy đường ống xử lý trong các quá trình nấu chảy.
5. Công nghiệp giấy: mức chất lỏng bột giấy, chênh lệch áp suất bộ lọc, đo lưu lượng quy trình.

Liên hệ với chúng tôi
TRƯỚCV：XG3051LT Máy phát mức chất lỏng áp suất chênh lệchSAU：Máy phát từ xa chênh lệch áp suất XG3051DP
Câu hỏi thường gặp Thông số hiệu suất Thông số chức năng Cài đặt Hướng dẫn kết nối quy trình Kết nối điện Bảng mã mẫu và thông số kỹ thuật Thông số vật lý

Câu hỏi 1: XG3051DP có thể đo những thông số nào?
Trả lời: Đây là một máy phát áp suất chênh lệch đo áp suất chênh lệch ở lõi của nó. Thông qua chuyển đổi áp suất chênh lệch, nó có thể đo lưu lượng đường ống, mức chất lỏng trong thùng kín, chênh lệch áp suất trước và sau bộ lọc và áp suất âm của lò. Không thể đo trực tiếp áp suất tuyệt đối. Khi đo lưu lượng, chức năng căn bậc hai HART có thể được kích hoạt để xuất tín hiệu lưu lượng.

Câu hỏi 2: Nguyên nhân khiến tín hiệu đầu ra máy phát không chính xác và độ lệch số 0 lớn là gì?
Trả lời: Có rò rỉ, tắc nghẽn và tích tụ chất lỏng trong đường ống áp suất dương và âm; ② Lỗi cài đặt di chuyển phạm vi; ③ Nhiệt độ môi trường thay đổi đột ngột; ④ Màng chịu tác động quá áp. Ưu tiên kiểm tra đường ống xung và hiệu chỉnh lại điểm 0 và phạm vi bằng bộ điều khiển HART.

Câu hỏi 3: Các biện pháp phòng ngừa đối với hệ thống dây hai dây XG3051DP là gì?
Trả lời: Sử dụng hệ thống hai dây DC24V, không phân biệt đường tín hiệu dương và âm, tải mạch tối đa không vượt quá 500 Ω; Giao tiếp HART yêu cầu một mạch nối tiếp với điện trở 250 Ω; Tuân thủ nghiêm ngặt các thông số kỹ thuật chống cháy nổ đối với hệ thống dây điện trong các tình huống chống cháy nổ và đảm bảo nối đất đáng tin cậy cho vỏ.

Câu hỏi 4: Điều kiện vận hành nào cần thay thế màng không phải 316L?
Trả lời: Môi trường được thử nghiệm là môi trường có tính ăn mòn cao (axit mạnh, kiềm mạnh, hàm lượng ion clorua cao), 316L sẽ bị ăn mòn và cần phải chọn các tấm màng Hastelloy C, Monel hoặc Tantalum; Điều kiện vệ sinh thực phẩm và dược phẩm đòi hỏi cấu trúc màng hợp vệ sinh tùy chỉnh.

Độ chính xác tham chiếu để điều chỉnh phạm vi
(Bao gồm tuyến tính dựa trên 0, độ trễ và độ lặp lại) ± 0,075%
Nếu TD＞10 (TD = Khoảng cách tối đa / Khoảng cách điều chỉnh), độ chính xác là:±(0,0075 × TD)%
Độ chính xác cho đầu ra căn bậc hai gấp 1,5 lần độ chính xác tham chiếu tuyến tính ở trên.

Hiệu ứng nhiệt độ môi trường xung quanh

Mã khoảng cách Tổng hiệu ứng từ -20oC ~ 65oC
A ±(0,45 × TD 0,25)% × Khoảng cách
B ±(0,30 × TD 0,20)% × Khoảng cách
C/D/E ±(0,20 × TD 0,10)% × Khoảng cách
Mã khoảng cách Tổng hiệu ứng cho -40oC ~ -20oC và 65oC ~ 85oC
A ±(0,45 × TD 0,25)% × Khoảng cách
B ±(0,30 × TD 0,20)% × Khoảng cách
C/D/E ±(0,20 × TD 0,10)% × Khoảng cách
Hiệu ứng ngoài phạm vi ±0,075% × Khoảng cách

Hiệu ứng áp suất tĩnh

Mã khoảng cách Số lượng hiệu ứng
A ±(0,15%URL 0,10%Span) / 4MPa
B ±(0,10%URL 0,075%Span) / 16MPa
C/D/E ±(0,05%URL 0,05%Span) / 16MPa

Hiệu ứng quá áp

Mã khoảng cách Số lượng hiệu ứng
A ± 0,2% × Khoảng cách / 4MPa
B ±0,2% × Khoảng cách / 16MPa
C/D/E ±0,1% × Khoảng cách / 16MPa

Ổn định lâu dài

Mã khoảng cách Số lượng hiệu ứng
A ±0,5% × Khoảng thời gian/năm
B ±0,2% × Khoảng thời gian/năm
C/D/E ±0,1% × Khoảng thời gian/năm

Hiệu ứng nguồn điện: ±0.001% /10V (12- 42 V DC), không đáng kể.

Phạm vi và giới hạn
Mã khoảng cách Mục kPa mbar
A Khoảng cách 0,1 ~ 1 1 ~ 10
Phạm vi −1 ~ 1 −10 ~ 10
B Khoảng cách 0,2 ~ 6 2 ~ 60
Phạm vi −6 ~ 6 −60 ~ 60
C Khoảng cách 0,4 ~ 40 4 ~ 400
Phạm vi −40 ~ 40 −400 ~ 400
D Khoảng cách 2,5 ~ 250 25 ~ 2500
Phạm vi −250 ~ 250 −2500 ~ 2500
E Khoảng cách 20 ~ 2000 0,2 ~ 20 thanh
Phạm vi −500 ~ 2000 −5 ~ 20 thanh
tham số Đặc điểm kỹ thuật
Phạm vi Limits Có thể điều chỉnh tự do trong giới hạn trên và dưới của phạm vi. Nên chọn mã nhịp có tỷ lệ quay vòng thấp nhất có thể để tối ưu hóa hiệu suất.
Cài đặt bằng không Điểm 0 và khoảng có thể được điều chỉnh thành bất kỳ giá trị nào trong phạm vi đo, miễn là: Khoảng hiệu chuẩn ≥ Khoảng tối thiểu
Hiệu ứng vị trí lắp đặt Sự thay đổi vị trí lắp đặt song song với màng ngăn không gây ra hiện tượng trôi về điểm 0. Nếu vị trí thay đổi hơn 90° so với bề mặt màng ngăn, độ lệch bằng 0 sẽ xảy ra trong phạm vi <0,4 kPa (có thể điều chỉnh bằng cách điều chỉnh bằng 0). Không có hiệu ứng nhịp.
đầu ra 2 dây, 4~20 mA DC, giao tiếp kỹ thuật số HART tùy chọn.
Có thể lựa chọn đầu ra tuyến tính hoặc căn bậc hai.
đầu ra signal limits: Imin = 3.9 mA, Imax = 20.5 mA
Báo động hiện tại Chế độ báo động thấp (phút): 3,7 mA
Chế độ báo động cao (tối đa): 21 mA
Chế độ không báo động (giữ): giữ dòng điện hợp lệ trước khi có lỗi
Mặc định: chế độ báo động cao
Thời gian đáp ứng Hằng số giảm chấn của bộ khuếch đại: 0,1 s; hằng số thời gian của cảm biến: 0,1 ~ 2 giây (phụ thuộc vào nhịp và thời gian quay).
Hằng số thời gian điều chỉnh bổ sung: 0,1 ~ 60 giây.
Hiệu ứng đầu ra phi tuyến tính (ví dụ: căn bậc hai) phụ thuộc vào hàm và có thể được tính toán.
Thời gian khởi động < 15 giây
Nhiệt độ môi trường xung quanh −40 ~ 85oC
−20 ~ 65oC (với màn hình LCD và vòng chữ O cao su huỳnh quang)
Nhiệt độ lưu trữ / vận chuyển −50 ~ 85oC; −40 ~ 85oC (có màn hình LCD)
Áp suất làm việc Áp suất làm việc định mức: 16 MPa / 25 MPa / 40 MPa (ba mức)
Giới hạn áp suất tĩnh Từ áp suất tuyệt đối 3,5 kPa đến áp suất định mức. Áp suất thử có thể gấp 1,5 lần áp suất định mức, được áp dụng đồng thời cho cả hai phía của máy phát.
Giới hạn quá tải một chiều Quá tải một chiều đến áp suất định mức
Tương thích điện từ (EMC) Xem Phụ lục Bảng Tương thích Điện từ ở trang tiếp theo

Điều kiện cung cấp điện và tải
Điện áp cung cấp điện 24 V, R ≤ (Us − 12 V) / Imax kΩ
(trong đó Imax = 23 mA)
Điện áp cung cấp điện tối đa 42 VDC
Điện áp cung cấp điện tối thiểu 12 VDC; 15 VDC (với màn hình LCD có đèn nền)
Phạm vi tải truyền thông kỹ thuật số 250 ~ 600 Ω

Kết nối điện
Tuyến cáp M20×1.5; khối đầu cuối thích hợp cho dây dẫn 0,5 ~ 2,5 mm2.

Kết nối quá trình
Hai mặt cuối của mặt bích kết nối quy trình được gia công bằng ren trong NPT 1/4 và M10.

Hướng dẫn kết nối quy trình để chuyển tiếp đơn phương mà không cần mặt bích chuyển tiếp

Mặt bích hình elip bằng thép không gỉ 1/2-NPT (Mã 1) 100016 1. Mặt bích buồng áp suất
2. Vòng đệm chữ O
3. Kết nối mặt bích hình elip NPT 1/2
4. Bu lông
Đầu nối chữ T bằng thép không gỉ M20x1.5 (Mã 2) 100007 1. Mặt bích buồng áp suất
2. Lắp ren nam hình chữ T M20×1.5
3. Bu lông
4. Vòng chữ O
5. Đai ốc M20×1.5
6. Ống dẫn áp suất
Hình 5: Sơ đồ kết nối điện
100025

Lưu ý: Chức năng giao diện nhanh tương đương với thiết bị đầu cuối tín hiệu.

Lựa chọn mô hình máy phát áp suất chênh lệch XG3051DP-
Độ chính xác đầu ra
1 B Lỗi cơ bản ± 0,05% 4–20mA với giao tiếp HART
C Lỗi cơ bản ±0,075% 4–20mA với giao tiếp HART
D Lỗi cơ bản ± 0,1% 4–20mA với giao tiếp HART
N Đầu ra tương tự 4–20mA
2 2 0–100Pa ~ 1kPa (0-10 ~ 100 mmH₂O) / (0-1 ~ 10mbar)
3 0–200Pa ~ 6kPa (0-20 ~ 600 mmH₂O) / (0-2 ~ 60mbar)
4 0–400Pa ~ 40kPa (0-40 ~ 4000 mmH₂O) / (0-20 ~ 400mbar)
5 0–2,5kPa ~ 250kPa (0-0,25 ~ 25 mH₂O) / (0-25 ~ 2500mbar)
6 0–30kPa ~ 3MPa (0-2 ~ 200 mH₂O) / (0-0,3 ~ 30bar)
7 0–140kPa ~ 14MPa (0-3 ~ 300 mH₂O) / (0-1,4 ~ 140bar)
3 Vật liệu màng Đổ đầy chất lỏng
A Thép không gỉ 316L Dầu silicon
B Thép không gỉ 316L Dầu Fluor hóa
C Hastelloy C Dầu silicon
D Hastelloy C Dầu Fluor hóa
E Thép không gỉ 316L mạ vàng Dầu silicon
F Thép không gỉ 316L mạ vàng Dầu Fluor hóa
G Thép không gỉ 316L phủ FEP Dầu silicon
T tantali Dầu silicon
4 Áp suất làm việc định mức
0 0,2MPa (Chỉ dành cho phạm vi A)
7 7MPa (Chỉ dành cho phạm vi A)
1 16MPa
2 25MPa
3 40MPa
5 Kết nối quá trình
N Lỗ ren 1/4" NPT và M10 Không có van xả máu
B Lỗ ren 1/4" NPT và M10 Van xả gắn ở mặt sau của mặt bích
U Lỗ ren 1/4" NPT và M10 Van xả gắn ở mặt trên của mặt bích
D Lỗ ren 1/4" NPT và M10 Van xả gắn ở mặt dưới của mặt bích
V Lỗ ren 1/4" NPT và M10 Mặt bích lắp dọc (có van xả)
6 Vật liệu làm kín ướt
N Cao su Nitrile Butadien (NBR)
F Chất đàn hồi huỳnh quang (FKM)
P Polytetrafluoroetylen (PTFE)
7 Vật liệu nhà ở
A Nhôm có lớp phủ polyurethane (đầu vào cáp 1/2-14NPT)
B Nhôm có lớp phủ polyurethane (đầu vào cáp M20*1.5)
C Thép không gỉ (đầu vào cáp 1/2-14NPT)
D Thép không gỉ (đầu vào cáp M20*1.5)
8 Chức năng đặc biệt
N không có
F Đầu ra căn bậc hai
P Chức năng chống sét
O Xử lý không dầu (dịch vụ oxy, chất lỏng không dầu, phớt FKM, <6 MPa, <60oC)
9 Giá đỡ
N không có
1 Giá đỡ phẳng gắn ống (thép carbon có lớp phủ phun)
2 Giá đỡ uốn cong gắn ống (thép carbon có lớp phủ phun)
3 Giá đỡ phẳng gắn ống (thép không gỉ)
4 Giá đỡ uốn cong gắn ống (thép không gỉ)
10 Kết nối quá trình Accessories
N không có
1 Mặt bích hình bầu dục bằng thép không gỉ 1/2" NPT bên trong
2 Đầu nối tee bằng thép không gỉ ren ngoài M20×1.5
3 Đầu nối hàn ren ngoài M20×1.5
11 Màn hình tinh thể lỏng
N Không hiển thị
2 Màn hình đèn nền LCD (-30oC)
3 Màn hình OLED (-40oC)
12 Điều trị chống cháy nổ
N không có
A An toàn nội tại, NEPSI
D Chống cháy, NEPSI (không bao gồm tuyến cáp chống cháy)
13 Tùy chọn bổ sung
D Thiết bị nhập cáp chống cháy
E Tăng cường thiết bị vào cáp an toàn
V Phiên bản điện áp thấp
T Mô-đun chống sét
P Tẩy dầu mỡ không dầu
Q Với báo cáo thử nghiệm tại nhà máy
Mục Mô tả
Chất liệu
Viên nang đo Thép không gỉ 316L
Cơ hoành Thép không gỉ 316L, Hastelloy C
Mặt bích quy trình Thép không gỉ 304
Các loại hạt và bu lông Thép không gỉ (A4)
Đổ đầy chất lỏng Dầu silicon
Con dấu / miếng đệm NBR (Cao su Nitrile Butadiene), FKM (Cao su Fluoro), PTFE (Polytetrafluoroethylene)
Vỏ máy phát Hợp kim nhôm, bề mặt phun phủ nhựa Epoxy
Miếng đệm nhà ở NBR (Cao su Nitrile Butadien)
Bảng tên Thép không gỉ 304
cân nặng 3,3 kg (không bao gồm LCD, giá đỡ, kết nối xử lý)
Lớp bảo vệ nhà ở IP67

Bảng phụ lục EMC (Phụ lục tương thích điện từ)
Không. Mục kiểm tra Tiêu chuẩn cơ bản Điều kiện kiểm tra Mức độ hiệu suất
1 Nhiễu loạn bức xạ (Vỏ bọc) GB/T 9254-2008 Bảng 5 30 MHz ~ 1000 MHz Vượt qua
2 Xáo trộn tiến hành (Cổng nguồn DC) GB/T 9254-2008 Bảng 1 0,15 MHz ~ 30 MHz Vượt qua
3 Miễn nhiễm phóng tĩnh điện (ESD) GB/T 17626.2-2006 4kV (Liên hệ) B
8kV (Không khí)
4 Miễn nhiễm trường điện từ RF bức xạ GB/T 17626.3-2006 10V/m (80 MHz ~ 1GHz) A
5 Khả năng miễn nhiễm từ trường tần số công suất GB/T 17626.8-2006 30A/m A
6 Miễn dịch điện nhanh thoáng qua / bùng nổ GB/T 17626.4-2008 2kV (5/50ns,5kHz) B
7 tăng cường miễn dịch GB/T 17626.5-2008 1kV (Đường dây đến đường dây) B
2kV (Đường dây nối đất) (1,2 us/50us)
8 Miễn dịch nhiễu loạn được tiến hành, được tạo ra bởi các trường RF GB/T 17626.6-2008 3V (150kHz ~ 80 MHz) A

Ghi chú:
(1) Mức độ hiệu suất A: Trong quá trình thử nghiệm, hiệu suất vẫn ở mức bình thường trong giới hạn thông số kỹ thuật.
(2) Mức độ hiệu suất B: Trong quá trình thử nghiệm, chức năng hoặc hiệu suất có thể bị suy giảm hoặc mất đi tạm thời nhưng có thể tự động phục hồi. Trạng thái hoạt động thực tế, dữ liệu được lưu trữ và các thông số của nó không thay đổi.

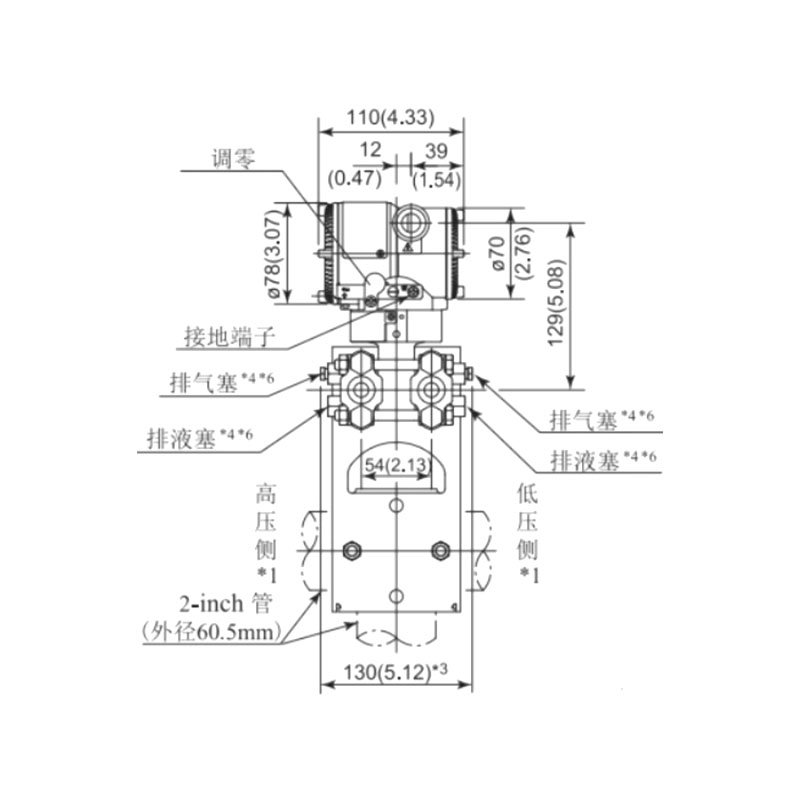

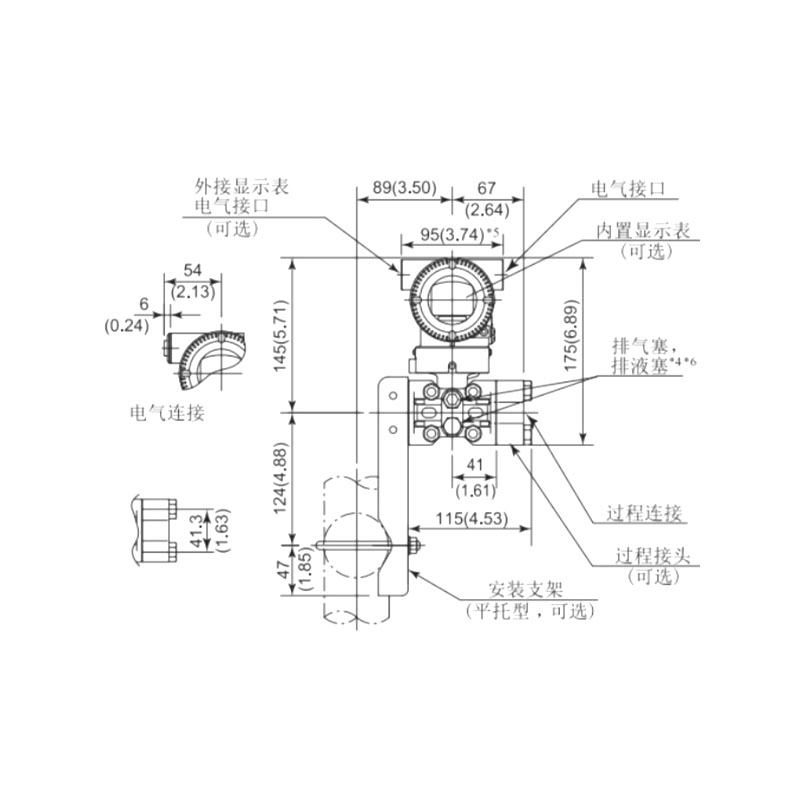

Kết nối đường ống ngang (Mặt trước) Kết nối đường ống ngang (Nhìn từ bên)
100041 100032

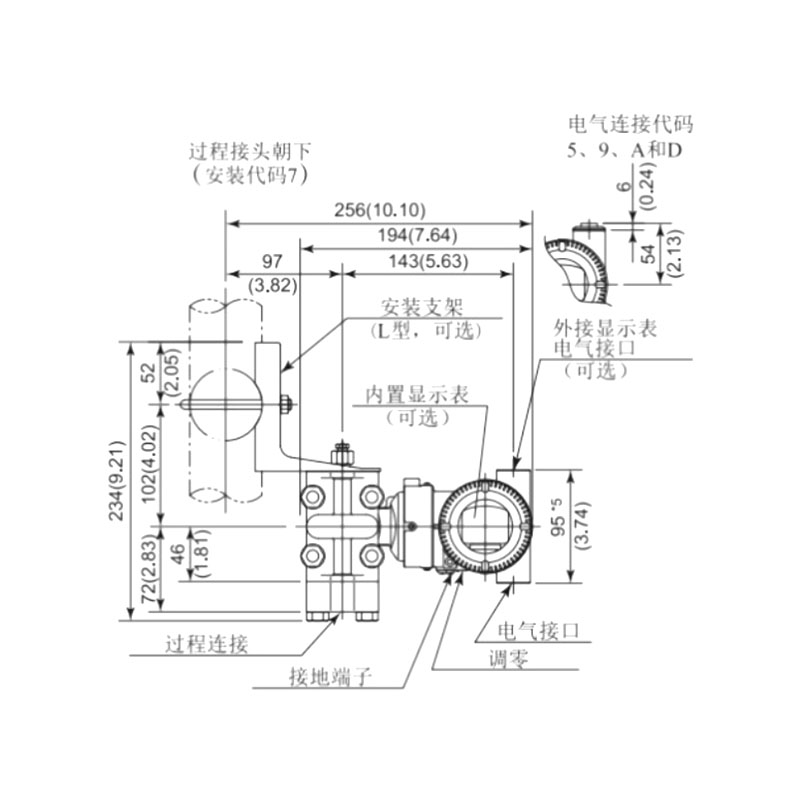

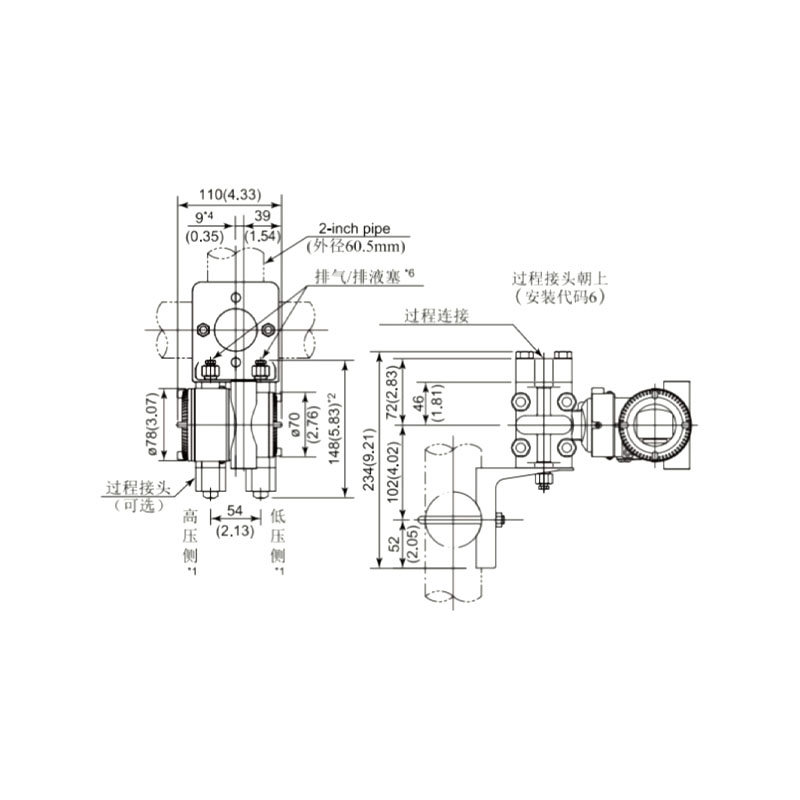

Gắn dọc (Đầu nối hướng xuống) Gắn dọc (Đầu nối hướng lên trên)
